Lo
Valeur d'entrée mesurée inférieure
Hi
Valeur d'entrée mesurée supérieure
Amortissement de la valeur
dAP
9.3.1 MENU PRINCIPAL DES PARAMÈTRES
• SP1 / rP1
Les paramètres [SP1] et [rP1] spécifient les limites supérieure/inférieure pour mesurer
le courant auquel OUT1 commute avec le paramètre d'hystérésis.
Plus précisément :
o [SP1] : valeur à laquelle la sortie OUT1 est définie.
o [rP1] : valeur à laquelle la sortie OUT1 est réinitialisée.
Ces paramètres ne sont affichés que si la fonction d'hystérésis [Hno] ou [Hnc] (voir
illustration ci-dessous) est définie dans [ou1].
Remarque1 : [rP1] est toujours inférieur à [SP1]. Le dispositif accepte uniquement
les valeurs inférieures à la valeur de [SP1].
Remarque2 : [rP1] suit le changement de [SP1] et maintient l'hystérésis définie.

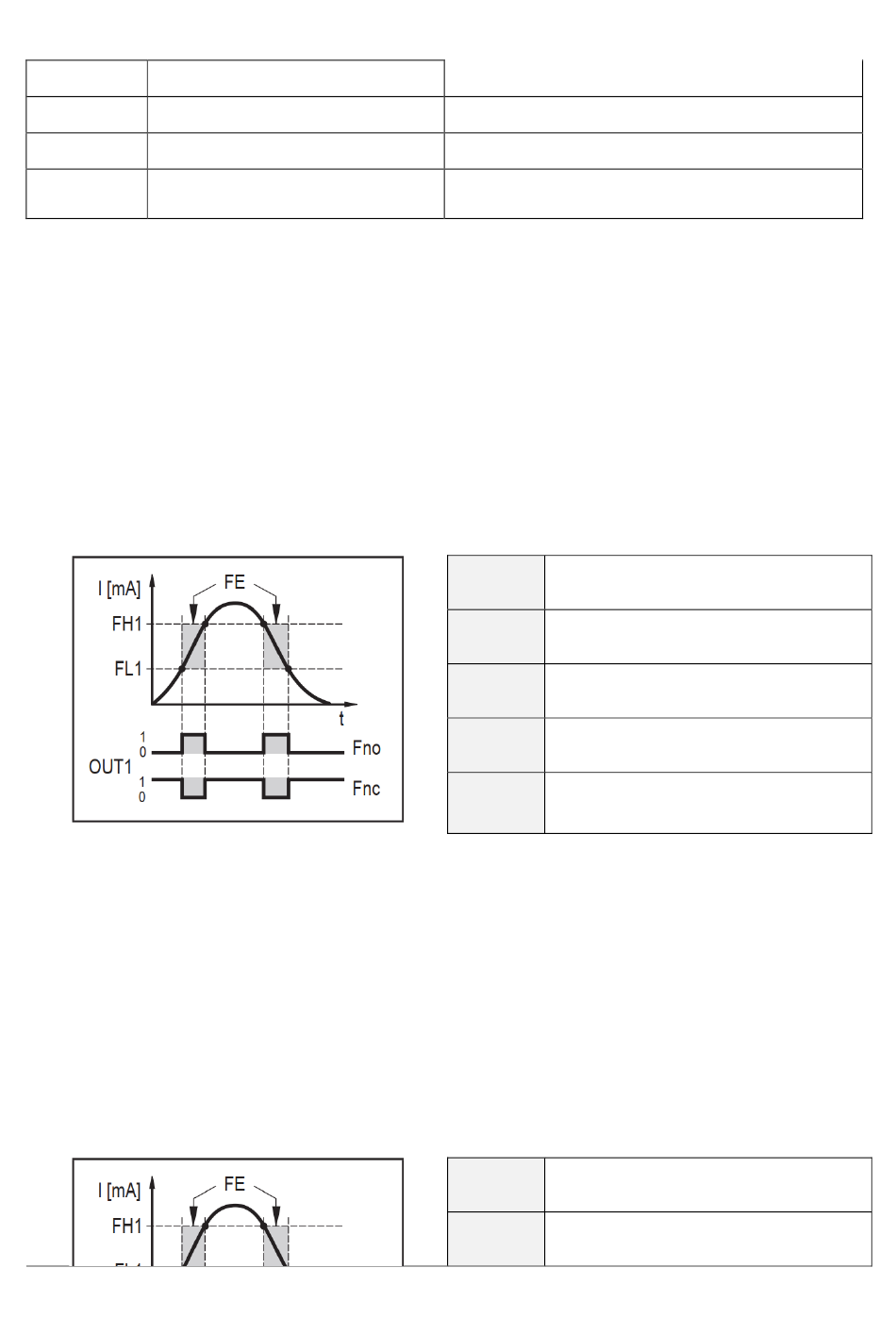

FH1 / FL1
•
Les paramètres [FH1] et [FL1] spécifient les limites supérieure/inférieure pour la
mesure du courant auquel OUT1 commute dans le paramètre Windows.
Ces paramètres ne sont affichés que si la fonction de fenêtre [FNO] ou [FNC] (voir
illustration ci-dessous) est définie dans [ou1].
CEMB / TR-LITE / VERSION 1.0 / 01/03/2022
analogique mesurée
d3 : mise à jour des valeurs mesurées toutes les 600 ms
Amortissement de la valeur analogique mesurée [s]
SP
rP
Point de réinitialisation
HY
Fonction d'hystérésis normalement
Hno
Fonction d'hystérésis normalement
Hnc
FH
Fenêtre valeur supérieure
FL
Fenêtre valeur inférieure
---
---
Point de consigne
Hystérésis
ouverte
fermée
