5.2. Chargement

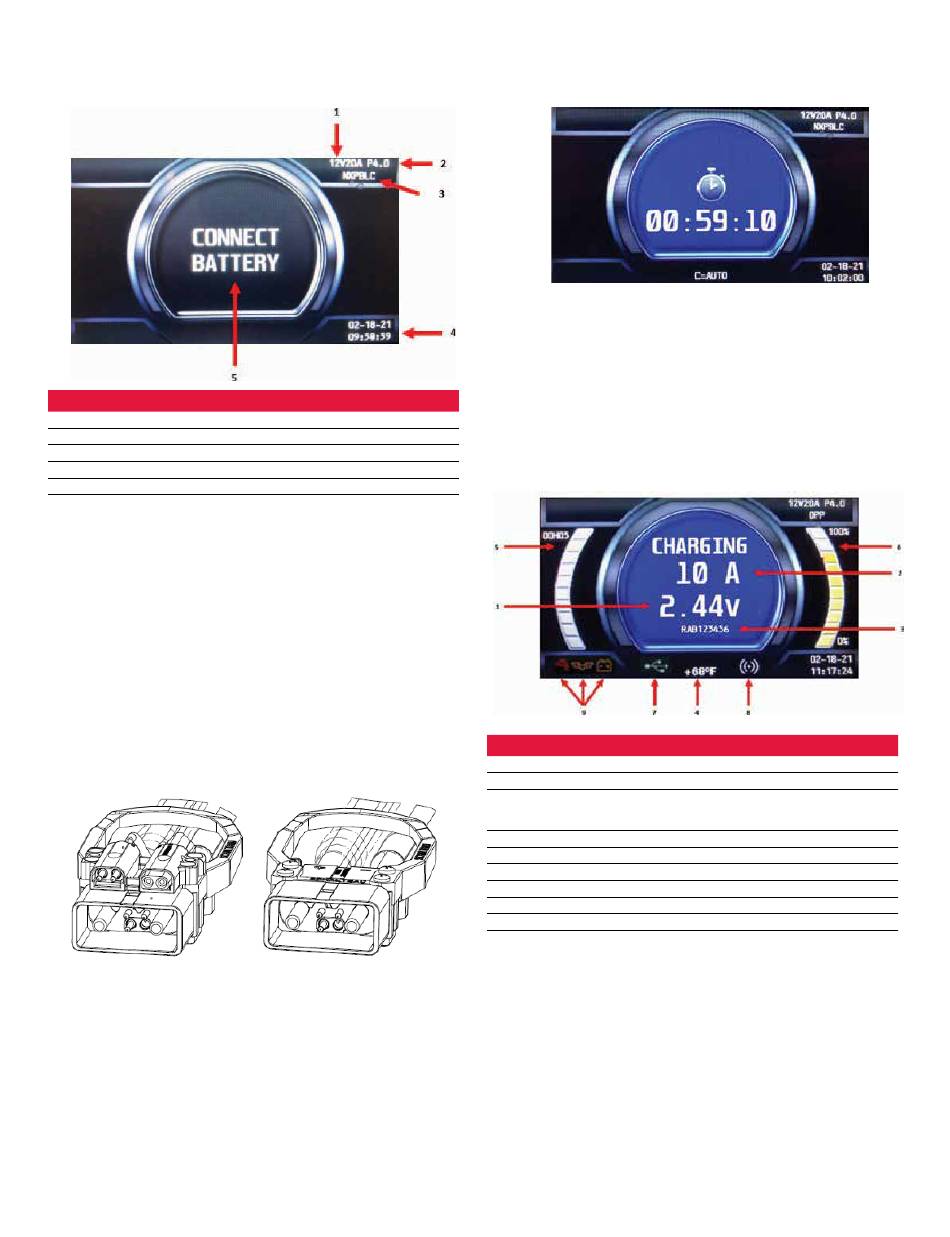

5.2.1. Écran de veille du chargeur inactif : lorsque le chargeur est en mode
d'attente (pas de batterie connectée) et sans appuyer sur le bouton
arrêter/démarrer, l'écran affichera les informations suivantes :
Référence
1
2
3
Profil de charge sélectionné
4
5
5.2.2. Branchement de la batterie : assurez-vous que le ou les raccords
du chargeur correspondent au ou aux raccords de la batterie.
Branchez le ou les raccords du chargeur sur le ou les raccords
de la batterie. Pour les chargeurs avec deux raccords, les deux
raccords doivent être connectés pour démarrer une charge.
5.2.3. Les batteries Li-ion NexSys
raccord particulier. Le chargeur NexSys
deux raccords (raccord LI) selon le modèle de chargeur. Lorsque
le chargeur est équipé de deux raccords, ceux-ci doivent
être branchés, sinon le cycle de charge ne démarrera pas.
Branchez toujours le raccord 1 en premier. Tous les raccords du
chargeur NexSys iON sont équipés de l'option sans arc appelée
Late Make Early Break, pour éviter la formation d'arcs si la batterie
est débranchée pendant la charge.
5.2.4. Lorsque la communication CAN est établie entre la batterie
NexSys iON et le chargeur, le message « BMS CONNECTED »
s'affichera à l'écran. Si le message « BMS CONNECTED » ne s'affiche
PAS, le cycle de charge ne démarrera pas. Vérifiez le câblage CAN et la
batterie.
5.3. Raccords pour batteries NexSys iON
5.4. Commencer la charge
Lorsqu'une batterie est branchée au chargeur, le panneau de commande
détecte la tension et, après un bref délai, le chargeur commencera à
charger automatiquement la batterie, si le démarrage automatique est
réglé sur « ON ». Appuyez sur le bouton arrêter/démarrer si la batterie
est déjà connectée. Lorsque vous chargez une batterie NexSys iON, la
communication CAN entre la batterie et le chargeur sera établie et le
message « BMS CONNECTED » s'affichera à l'écran. Après quelques
secondes, la batterie fermera le contacteur de charge pour lancer la
charge. Le chargeur entamera le compte à rebours et affichera les
informations relatives à la charge.
Description
Tension CC du chargeur
Version du micrologiciel
Date et heure du système
Brancher la batterie
®
iON sont équipées d'un type de
+ est équipé d'un ou
®
5.4.1. Démarrage différé : Si le chargeur a été programmé pour un
démarrage différé, la charge commencera après cette période.
Lorsque la batterie est branchée sur le chargeur, l'écran affichera
le temps restant avant le début de la charge programmée.
5.4.2. Sans appareil Wi-iQ
activé ou si aucun appareil Wi-iQ n'est à portée, la charge effective
commencera après la période programmée. Le chargeur utilise les
paramètres de profil, de capacité et de température programmés
dans le menu de configuration.
5.4.3. APPAIRAGE avec un appareil Wi-iQ : Si un ou plusieurs adaptateurs
d'appareil Wi-iQ sont à portée, le chargeur s'allumera et alimentera
la batterie. L 'écran affichera le message « SCAN » suivi du message
« IQLINK ». Ces étapes déterminent quel appareil Wi-iQ à portée
est connecté au chargeur de batterie. Une fois que le chargeur aura
terminé son identification, il téléchargera les données de l'appareil
Wi-iQ, affichera le numéro de série de la batterie, mettra à jour
la capacité du profil et la température pour la charge et démarrera
la charge principale.
Référence
1
Tension de charge (V total et V/c), alterne avec Ah retourné
Courant de charge
2
Numéro de série de la batterie du moniteur de batteries Wi-iQ
Li-ion uniquement : Tension et courant maximaux demandés
3
par le BMS
4
Température de batterie, alterne avec la capacité de la batterie
5
Temps de charge
6
Pourcentage de charge
7
Port USB
8
Liaison avec l'appareil Wi-iQ
9
Avertissements de l'appareil Wi-iQ
5.4.4. Le courant de charge (2) est déterminé par la tension de la batterie
et l'état de la condition de charge. Le courant de charge diminue
automatiquement alors que la tension de la batterie augmente
pendant la charge. Au fur et à mesure que la batterie se charge,
l'écran graphique affichera différents paramètres de charge,
y compris le pourcentage de capacité de la batterie (6).
Lors de la charge d'une batterie NexSys iON, le système de gestion
de la batterie contrôle le courant et la tension de charge. Pendant
le cycle de charge, le BMS, par le CAN, enverra des informations
au chargeur pour démarrer, arrêter et émettre le courant et la
tension souhaités. Si le CAN est perdu pendant le cycle de charge,
le chargeur interrompra la charge et affichera l'écran hors charge
sans le message « BMS CONNECTED ».
5
: Si l'adaptateur d'appareil Wi-iQ n'est pas
®
Description
