ADRIATIC d
Raccordement aéraulique
Pour le raccordement aéraulique
ADRIATIC est fournie avec un raccordement aéraulique
sur un des côtés courts. La manchette est raccordée à la
gaine d'air primaire.
225
225

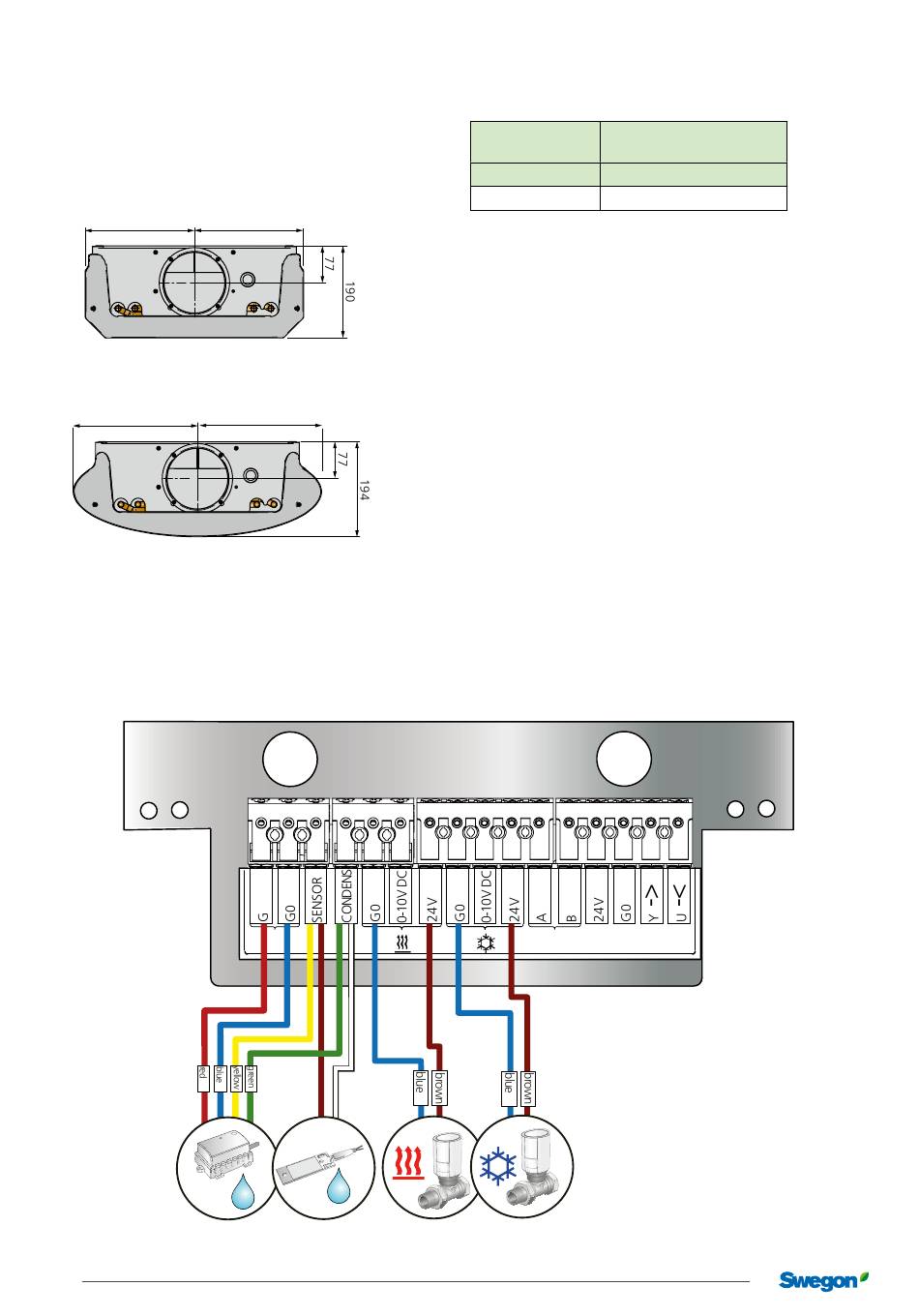

Dimensions ADRIATIC Prisma, vue arrière du raccordement
aéraulique
256,5
Dimensions ADRIATIC Ellips, vue arrière du raccordement
aéraulique
Schéma de câblage
Plaque de commande pour raccordement d'accessoires
La plaque de commande est située sur la batterie à côté de la conduite d'eau et de la gaine aéraulique, et est facilement
accessible en abaissant la façade/le module d'habillage.
WCD2
6
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
256,5
~24 V AC
CGIV
ACTUATORc
24 V NC
Air
Dimensions de raccordement
Unité
Raccordement aéraulique,
diamètre
(m)
Ø
1,2 1,8 2,4 3,0
125
Électronique de commande
Pour découvrir les différents équipements de régulation
complémentaires au produit, consulter la section
« Accessoires ».
La poutre ADRIATIC peut également être commandée en
version VAV et DCV, se reporter à ADRIATIC VAV et
WISE Adriatic.
BUS
ACTUATORc
24 V NC
09/03/2023
942193010
