Arrivée d'eau
67,5
35
245

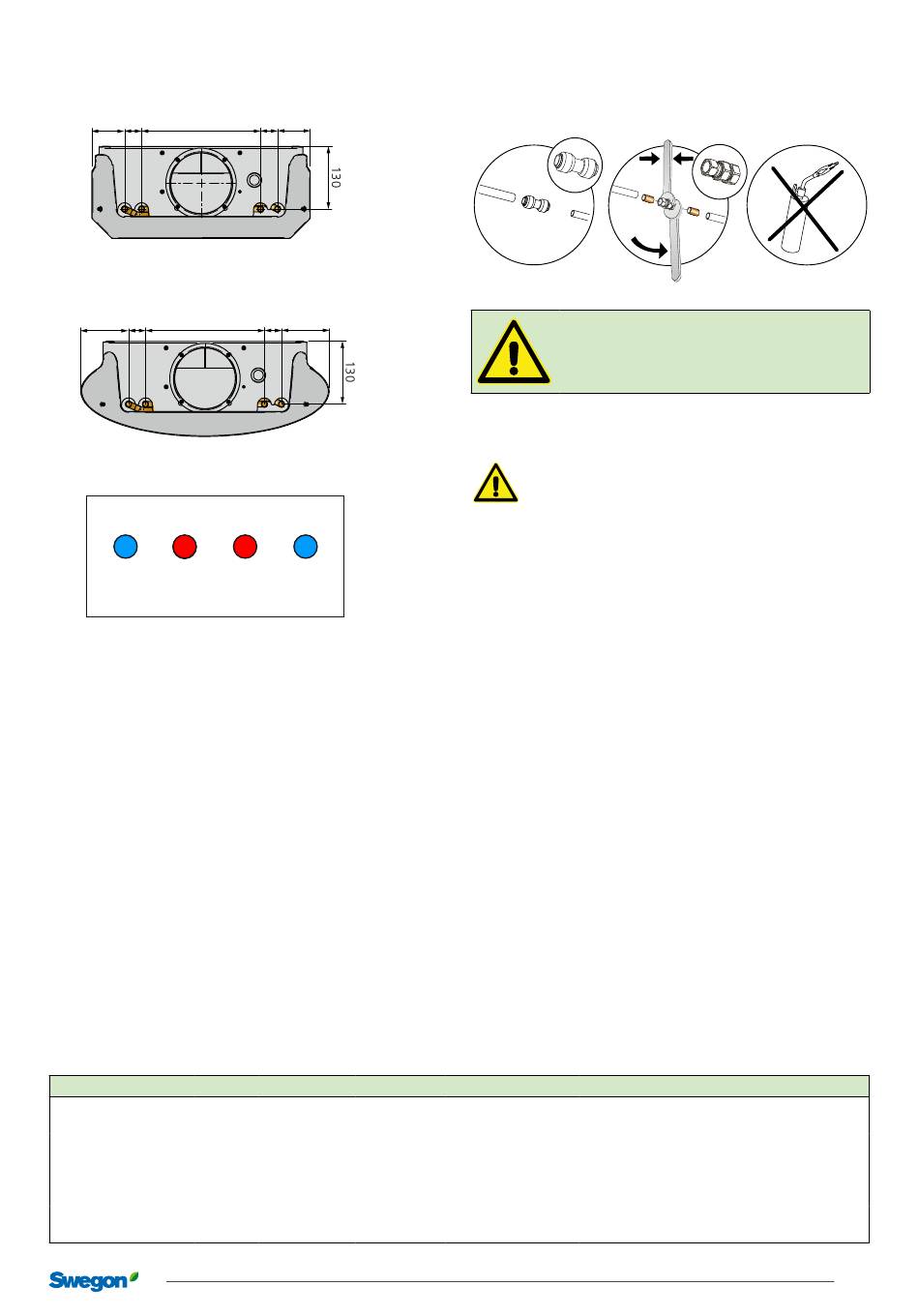

Figure 15. Dimensions ADRIATIC Prisma, vue arrière du
raccordement hydraulique
99
35
245
Figure 16. Dimensions ADRIATIC Ellips, vue arrière du raccorde-
ment hydraulique
A1
B2
Kyla tillopp/
Värme retur/
Värme tillopp/
Cooling supply
Heating return
Heating supply
942256012
Figure 17. Arrivée d'eau
A1 = Alimentation eau glacée ø12 x 1,0 mm (Cu)
A2 = Retour eau glacée ø12 x 1,0 mm (Cu)
B1 = Alimentation eau chaude ø12 x 1,0 mm (Cu)
B2 = Retour eau de chauffage ø12 x 1,0 mm (Cu)
Raccordement d'eau
En standard, les conduites d'eau sont toujours placées du
même côté que le raccordement aéraulique, sur un des
côtés courts du produit.
Raccorder les conduites d'eau à l'aide de raccords rapides
ou de raccords à collier si le produit a été commandé sans
vannes. Attention : les raccords à collier nécessitent la
présence d'une manchette à l'intérieur des tuyaux.
Ne pas utiliser de raccords brasés pour connecter les tubes
d'alimentation en eau. Des températures élevées sont
susceptibles d'endommager les soudures existantes.
Des flexibles adaptés aux diamètres des tuyaux et vannes à
extrémités lisses sont disponibles et à commander séparément.
Cotes de connexion
Modèle, A, B
Longueur
Refroidissement,
1,2 ; 1,8
Refroidissement/Chauffage
Refroidissement,
2,4 ; 3,0
Refroidissement/Chauffage
Refroidissement,
1,2 ; 1,8
Refroidissement/Chauffage
Refroidissement,
2,4 ; 3,0
Refroidissement/Chauffage
35
67,5
35
99
B1
A2
Kyla retur/
Cooling return
Monté en usine
Raccordement
Servomoteur
Retour
et vanne
Servomoteur
Retour
et vanne
-
Retour
-
Retour
09/03/2023
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
Remarque :
Les raccords à collier nécessitent la
présence d'une manchette à l'intérieur
des tuyaux.
Qualité de l'eau
Swegon recommande une qualité d'eau
conformément à la norme VDI 2035-2, tant pour
les systèmes de chauffage que de refroidissement.
Afin de maintenir la teneur en oxygène dans l'eau
en dessous des niveaux (<0,1 mg/l) prescrits par la norme
VDI 2035-2, il est recommandé d'installer un équipement
de dégazage sous vide, en particulier dans les systèmes
de refroidissement où le dégazage est plus délicat. Il est
également important que la prépression dans le vase
d'expansion soit calibrée conformément à la norme
EN-12828 à la fois pour les systèmes de chauffage et de
refroidissement, et que la prépression soit régulièrement
contrôlée. Les systèmes de refroidissement et de chauffage
doivent être conçus de manière à éviter que de l'oxygène
n'y pénètre. C'est un point particulièrement important à
prendre en considération lors du choix des flexibles, des
tuyaux et des vases d'expansion. Lorsque le système est
rempli d'eau fraîche, son taux d'oxygène est d'environ
8 mg/l ; cet oxygène disparaît cependant rapidement
en raison des processus de corrosion, de sorte qu'en
quelques jours, tout l'oxygène de l'eau est en principe
consommé. Il est toutefois recommandé d'éviter d'ajouter
de l'eau fraîche dans le système lorsque ce n'est pas
nécessaire.
Souvent, des désaérateurs automatiques sont installés pour
faciliter le remplissage du système. Il est recommandé de
les désactiver une fois que le système a été complètement
purgé pour éviter qu'ils n'aspirent de l'air dans le circuit en
cas de baisse de prépression au niveau du vase d'expansion.
Type de raccordement
Raccordement
DN15, filetage mâle
Tuyau d'alimentation
DN15, filetage mâle
Tuyau d'alimentation
Tuyau non fileté
Tuyau d'alimentation
12 x 1,0 mm
Tuyau non fileté
Tuyau d'alimentation
12 x 1,0 mm
ADRIATIC d
Type de raccordement
Tuyau non fileté 12 x 1,0 mm
Tuyau non fileté 12 x 1,0 mm
Tuyau non fileté 12 x 1,0 mm
Tuyau non fileté 12 x 1,0 mm
5
