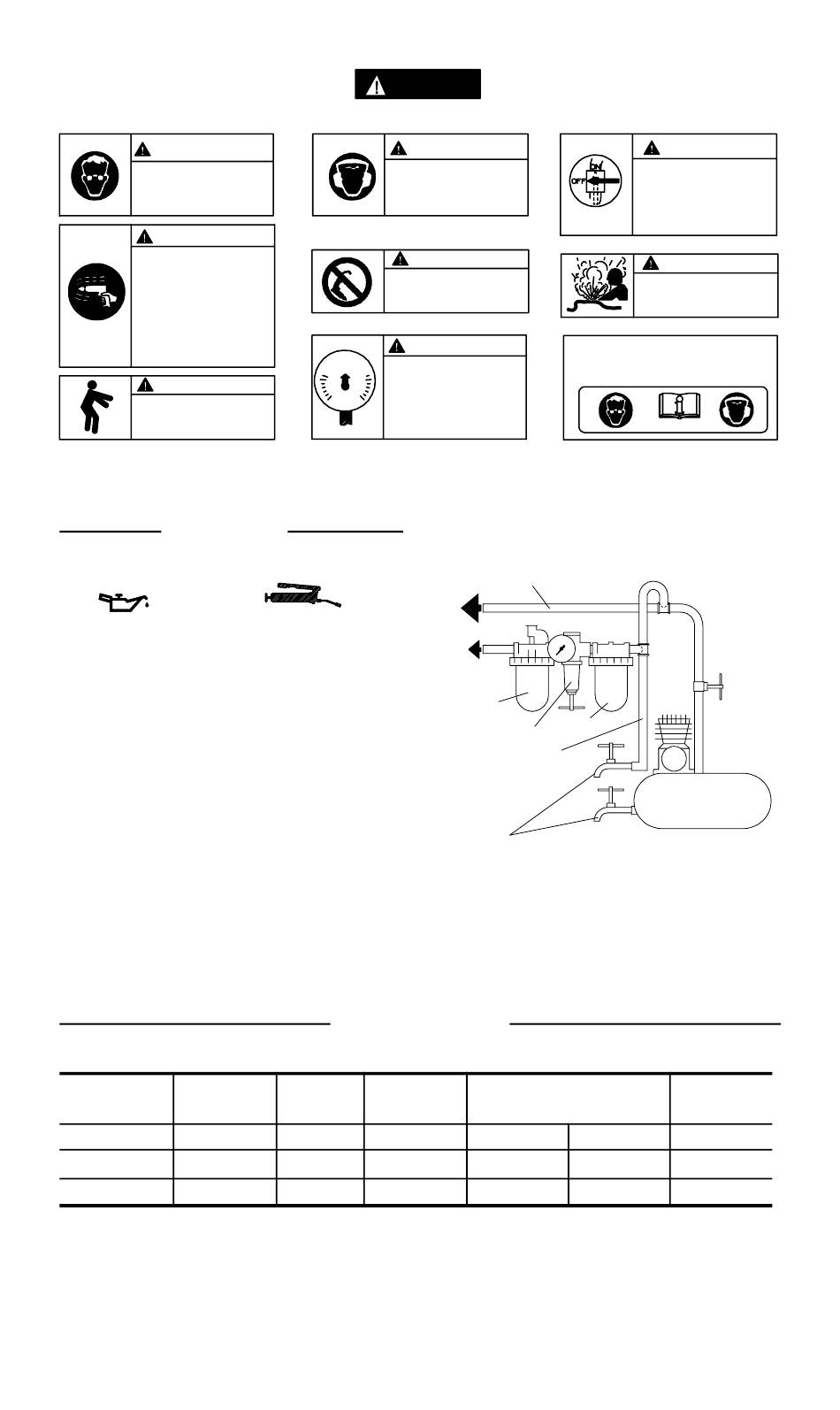

IDENTIFICACIÓN DE SÍMBOLOS DE AVISO
EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRIA OCASIONAR LESIONES.
ADVERTENCIA
Usar siempre protección ocular
al manejar o realizar opera-
ciones de mantenimiento en
esta herramienta.
ADVERTENCIA
Las herramientas neumáticas
pueden vibrar durante el uso.
La vibración, los movimientos
repetitivos o las posiciones
incómodas podrían dañarle los
brazos y las manos. En caso
de incomodidad, sensación de
hormigueo o dolor, dejar de
usar la herramienta. Consultar
al médico antes de volver a uti-
lizarla.
ADVERTENCIA
Mantener una postura del cuerpo
equilibrada y firme. No estirar
demasiado los brazos al manejar
la herramienta.
PARA PONER LA HERRAMIENTA EN SERVICIO
LUBRICACION
Ingersoll- - Rand Nº 10
Use siempre un lubricante de aire con esta
herramienta.Recomendamos la siguiente unidad de
Filtro- - Lubricador- - Regulador:
Internacional - - Nº. C28- - C4- - FKG0
Después de cada dos o tres horas de uso, a menos que se
use un lubricante de línea de aire, desconecte la manguera
de aire y ponga 3 ó 4gotas de Aceite Ingersoll- - Rand Nº 10
en la admisión de aire.
Modelo Tipo de
Empuñadura
7811, 7811- - EU pistola
7816, 7816- - EU pistola
Comprobado conforme a la norma PNEUROP PN8NTC1.2
H
♦ Comprobado conforme a la norma ISO8662- - 6
All manuals and user guides at all-guides.com
90 psig
(6.2bar/620kPa)
Manejar la herramienta a una
presión de aire máxima de 90
psig (6,2 bar/620 kPa).
Ingersoll- - Rand Nº 28
ESPECIFICACIONES
Velocidad Capacidad de
Constante Portabrocas
rpm in (mm)
2100 3/8 (10)
950 1/2 (13)
AVISO
ADVERTENCIA
Usar siempre protección
para los oìdos al manejar
esta herriamenta.
ADVERTENCIA
No coger la herramienta
por la manguera para le-
vantarla.
ADVERTENCIA
TUBERÍAS PRINCIPALES 3
VECES EL TAMAÑO DE
ENTRADA DE HERRAMIENTA
NEUMÁTICA
A SISTEMA
NEUMÁTICO
A
HERRA- -
MIENTA
NEUMÁTICA
LUBRICADOR
REGULADOR
TUBERÍA DE RAMAL
2 VECES EL TAMAÑO
DE ENTRADA DE
HERRAMIENTA
NEUMÁTICA
PURGAR
PERIÓDICAMENTE
HNivel de Sonido
dB (A)
Presión
83,8
- - - - - -
14
ADVERTENCIA
Cortar siempre el suministro
de aire y desconectar la man-
guera de suministro de aire
antes de instalar, retirar o ajus-
tar cualquier accesorio de esta
herramienta, o antes de reali-
zar cualquier operación de
mantenimiento de la misma.
ADVERTENCIA
No utilizar mangueras de aire
y accesorios dañados, des-
gastados ni deteriorados.
Etiqueta de Aviso
Internacional:
Pida Pieza No. ___________
FILTRO
COMPRESOR
(esq. TPD905- -1)
♦Nivel de
Vibraciones
Potencia m/s
- - - - - - 0,6
- - - - - - - - - - - -
