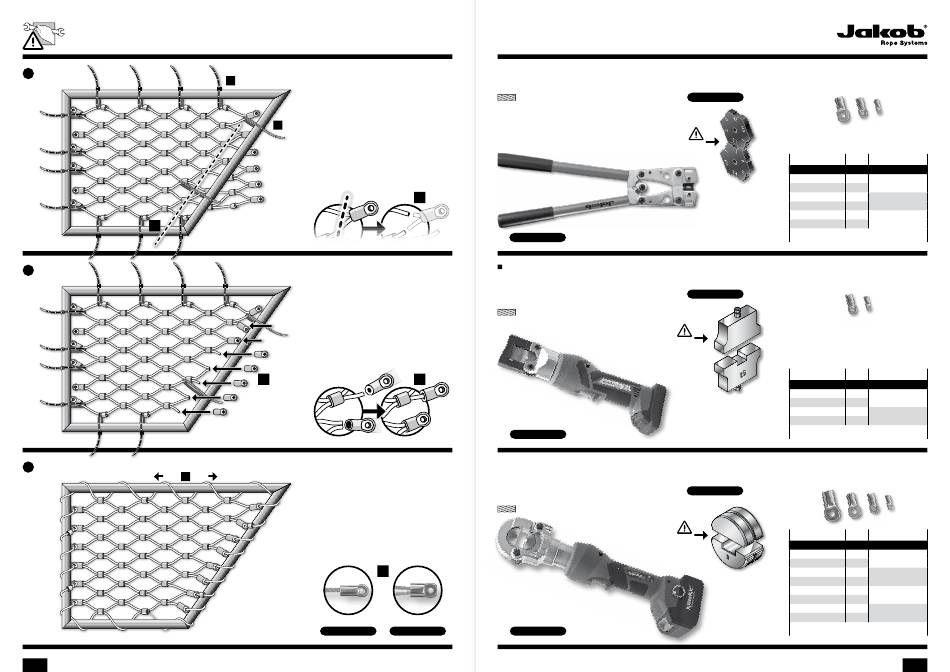

Montage du Webnet dans des cadres à angles obliques avec finition de bord H24
9
N
10
11
B
10
Au moyen d'attaches-câbles A centrer le
Webnet et le tendre. Sur le côté incliné
A
marquer tous les points de sectionnement N
parallèles au bord en tube et les couper.
Au besoin, retirer les douilles Webnet aux
points de sectionnement.
A
Sertir les œillets Webnet O sur les
extrémités de câble ouvertes au
moyen de l'outil Webnet. Attention à choisir
le modèle d'œillet Webnet qui convient pour
un ou deux câbles!
O
Le principe de laçage B est le même
que celui décrit dans les figures 3 à 8.
O
N
o
30880-......-02
30880-......-01
Sous réserve de modifications techniques
Copyright by Jakob AG, 3555 Trubschachen, Switzerland, 05/2021
Pince Webnet type 2
∅ 1 / 1,5 / 2 mm
N
N
30570-2001
o
Sertisseuse à accu EK 354 ML
Conforme à l'autorisation DIBt Z-14.7-557
∅ 1 / 1,5 mm
O
N
o
30570-2004
Sertisseuse à accu EKM 6022 CL
Conforme à l'autorisation DIBt Z-14.7-557
∅ 1 / 1,5 / 2 / 3 mm
N
o
N
o
30570-2003
Œillet Webnet
Mâchoires de remplacement
N
o
30570-2001-01
Marquage outil
N
o
30880-0100-02
30880-0100-01
30880-0150-02
30880-0150-01
30880-0200-02
30880-0200-01
-02 pour un câble
-01 pour deux câbles
Œillet Webnet
Mâchoires
N
o
30575-0004-...
Mâchoire n
o
N
o
30880-0100-02
30880-0100-01
30880-0150-02
30880-0150-01
-02 pour un câble
-01 pour deux câbles
Œillet Webnet
Mâchoires
N
o
30575-0003-...
Mâchoire n
o
N
o
30880-0100-02
30880-0100-01
30880-0150-02
30880-0150-01
30880-0200-02
30880-0200-01
30880-0300-02
30880-0300-01
-02 pour un câble
-01 pour deux câbles
Câble
Marquage outil
Ø mm
1
1 – 1
1
1,5
1.5 – 1.5
1,5
2
2 – 2
2
Câble
Mâchoires
Ø mm
N
o
1
1
1
30570-0004-10
1,5
1.5
1,5
30570-0004-15
Câble
Mâchoires
Ø mm
N
o
1
1
1
30570-0003-10
1,5
1.5
1,5
30570-0003-15
2
2
2
30570-0003-20
3
3
3
30570-0003-30
