Installation de la pompe à chaleur

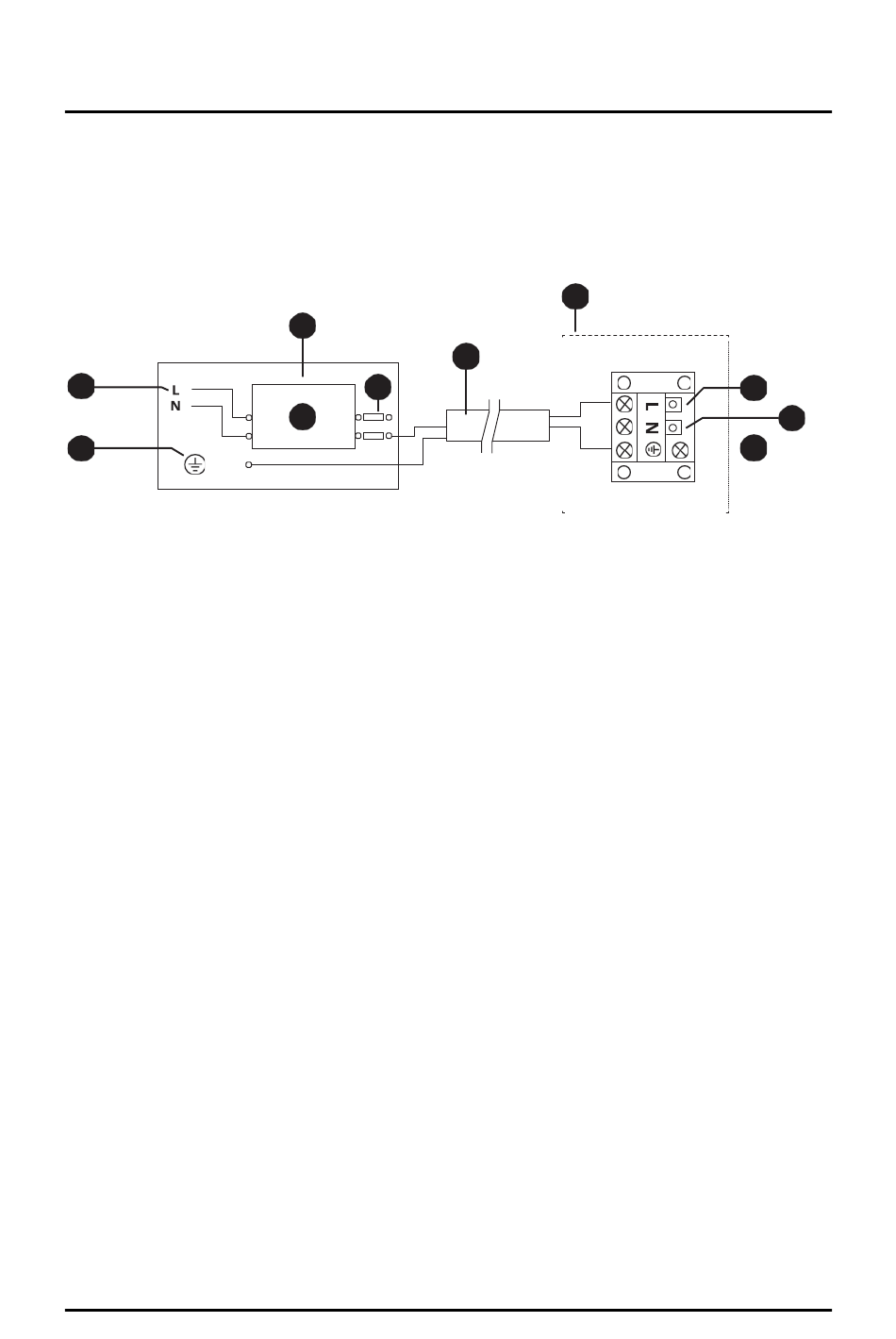

Connexion du câble d'alimentation
Pour une puissance d'alimentation de 230V 50Hz
1
2
1. Alimentation 230V 50Hz
2. Terre
3. Boitier de distribution
(Préparation client)
4. Disjoncteur
5. Fusibles
NOTES :
• Le raccordement est filaire. Il ne doit pas y avoir de connecteur.
• La pompe à chaleur doit impérativement être reliée à la terre.
3
6
5
4
6.
7.
8.
9.
10. Câble de terre
12
7
Câble d'alimentation
Armoire de câblage de la
pompe à chaleur pour piscine
Câble de phase
Câble neutre
8
9
10
