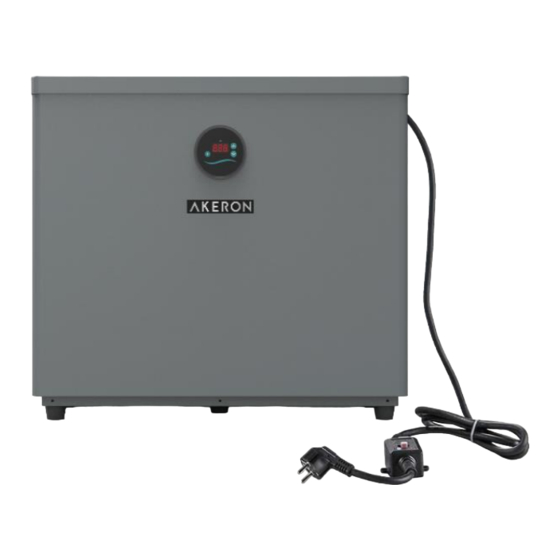

- Page 1 AKERON MINI Pompe à chaleur pour piscine...
- Page 3 Table des matières Précautions d’emploi et sécurité ....................2 Précautions d’emploi et sécurité ....................3 Recommandations ........................4 Caractéristiques de l’appareil......................5 Paramètres techniques ......................... 6 Dimensions ............................ 7 Installation de la pompe à chaleur ....................8 Schéma d’installation ........................ 8 Installation et conditions requises ....................
- Page 4 Précautions d’emploi et sécurité Il est important de tester le circuit d’installation de l’appareil, avant et après sa mise en place, pour vérifier qu’aucune fuite de gaz n’est présente. Toute manipulation du gaz doit être effectuée par un professionnel qualifié. Ne tentez pas de réparer la pompe à...
- Page 5 Précautions d’emploi et sécurité • Si vous constatez un quelconque dysfonctionnement comme un bruit, de la fumée, une odeur ou une fuite électrique, mettez immédiatement l’appareil hors tension et contactez votre installateur professionnel. • N’utilisez et ne stockez pas de combustibles gazeux ou liquides tels que des diluants/solvants, peinture ou essence proche de l’appareil car il y aurait risque d’incendie.
- Page 6 Recommandations • L’installation de la pompe à chaleur doit être effectuée par des professionnels qualifiés uniquement. • Réglez raisonnablement la température de l’eau de la piscine pour assurer un fonctionnement sûr et efficace de l’appareil. • Veillez à ne pas obstruer la sortie d’air, pour assurer un fonctionnement optimal de l’appareil et éviter que celui-ci ne perde en efficacité.
- Page 7 Caractéristiques de l’appareil • Températures de chauffe de l’appareil comprises entre 18°C et 40°C. Les performances de l’appareil peuvent varier selon les conditions climatiques extérieures, votre localisation géographique, etc. • Températures extérieures idéales pour des performances élevées de la pompe à chaleur comprises entre 10°C et 43°C •...
- Page 8 Paramètres techniques Modèle HAKEPMINI Volume piscine appliquée (m 3 ) 5~20 Temp. de fonctionnement (°C) 10~43 Conditions de performance : Air 27°C, Eau 27°C, Humidité 80% Puissance calorifique (kW) Conditions de performance : Air 15°C, Eau 26°C, Humidité 70% Puissance calorifique (kW) Spécificités techniques Puissance d’entrée nominale (kW) 0.85...
- Page 9 Dimensions Modèle/Dimensions (mm)/Lettre HAKEPMINI Ces données peuvent être amenées à évoluer sans préavis. NOTE : Le schéma de la pompe à chaleur ci-dessus sert au technicien en charge de l’installation. Le produit peut être amené à évoluer de façon régulière et ce sans préavis.
- Page 10 Installation de la pompe à chaleur Schéma d’installation Câble d’alimentation Raccord de connexion Sortie Entrée Collier de serrage Grille de protection extérieur NOTE : Ce schéma composé du circuit hydraulique est un support de référence pour faciliter son installation. Installation et conditions requises La pompe à...
- Page 11 Installation de la pompe à chaleur Emplacement et dimensions Il est indispensable d’installer la pompe à chaleur dans un endroit avec une bonne ventilation, sur une surface stable et plane. L’appareil doit toujours être positionné droit, à la verticale. Afin de garantir l’efficacité du chauffage, la longueur du tuyau d’eau Entre la piscine et la pompe à...
- Page 12 Installation de la pompe à chaleur Ventilations Veillez à ne pas obstruer les ventilations, l’air entrant et sortant doit pouvoir circuler librement. Veuillez garder un espace libre d’au moins 50cm autour de l’appareil. A défaut, l’efficacité de la machine se verrait amoindrie voire stoppée. Pompe annexe L’appareil nécessite l’utilisation d’une pompe annexe (fournie par l’utilisateur).
- Page 13 Installation de la pompe à chaleur Mise sous tension Après avoir terminé et vérifié l’installation du câble d’alimentation, veuillez mettre la pompe à chaleur sous tension. Pour une bonne utilisation de l’appareil, veuillez procéder comme suit: • Ouverture de la pompe de piscine, puis ouverture de la pompe à chaleur •...
- Page 14 Installation de la pompe à chaleur Connexion du câble d’alimentation Pour une puissance d’alimentation de 230V 50Hz 1. Alimentation 230V 50Hz Câble d’alimentation 2. Terre Armoire de câblage de la 3. Boitier de distribution pompe à chaleur pour piscine (Préparation client) Câble de phase 4.
- Page 15 Installation de la pompe à chaleur Tableau du câblage électrique Options pour les dispositifs de protection et spécifications du câble : Modèle HAKEPMINI Courant A Disjoncteur Différentiel mA Fusible A Câble alimentation (mm²) 3x1.5 Câble de signal (mm²) 3x0.5 Poids du Gaz R32 (g) Les données fournies ci-dessus peuvent être amenées à...
- Page 16 Instructions Symbole Désignation Fonctionnement ON/OFF Appuyez pour allumer ou éteindre la pompe à chaleur Haut/Bas Appuyez pour régler la température de l’eau • Allumez la pompe à chaleur à l’aide du bouton ON/OFF • Pour régler la température souhaitée, appuyez sur .
- Page 17 Test de l’appareil Vérification avant utilisation Veuillez vérifier l’installation de l’appareil ainsi que les connexions hydrauliques en vous référant aux schémas d’installation. Vérifiez également le câblage électrique ainsi que la mise à la terre (voir le chapitre « Installation de la pompe à chaleur »...
- Page 18 Entretien Danger d’électrocution : veillez à mettre l’appareil hors tension avant tout entretien ou réparation de celui-ci. Pendant la période hivernale, lorsque vous ne vous baignez pas : • Mettez l’appareil hors tension pour éviter d’endommager la machine. • Vidangez toute l’eau de la machine. •...
- Page 19 Dépannage Tableau : Dysfonctionnements et causes possible Toute personne intervenant sur la pompe à chaleur doit y être habilitée et avoir un certificat d’intervention sur les produits réfrigérants valide. Echec Raison Solution Attendre jusqu’à ce que la Aucune puissance puissance soit rétablie La pompe à...
- Page 20 Dépannage NOTE : Si vous constatez l’un de ces cas de figure, arrêtez et mettez immédiatement l’appareil hors tension à l’aide de l’interrupteur principal. Contactez votre installateur professionnel en cas de coupure inopinée ou lorsque le fusible ou le disjoncteur saute régulièrement. Codes défauts Code Erreur Description de défaillance...
- Page 21 Le recyclage Votre appareil est en fin de vie et vous souhaitez vous en débarrasser ou le remplacer. Ne le jetez pas à la poubelle. Une pompe à chaleur doit faire l’objet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa revalorisation. Elle contient des substances potentiellement dangereuses pour l’environnement, lors de son recyclage celles- ci seront éliminés ou neutralisées.
- Page 22 Tout renvoi de matériel pour révision ou réparation se fait en port payé. Le retour sera fait de la même manière de la part de CORELEC. Le retour du matériel quel qu’il soit, doit comporter un numéro de série ou une étiquette portant un numéro de série sous peine de nullité...
