1 Montage des profilés de base

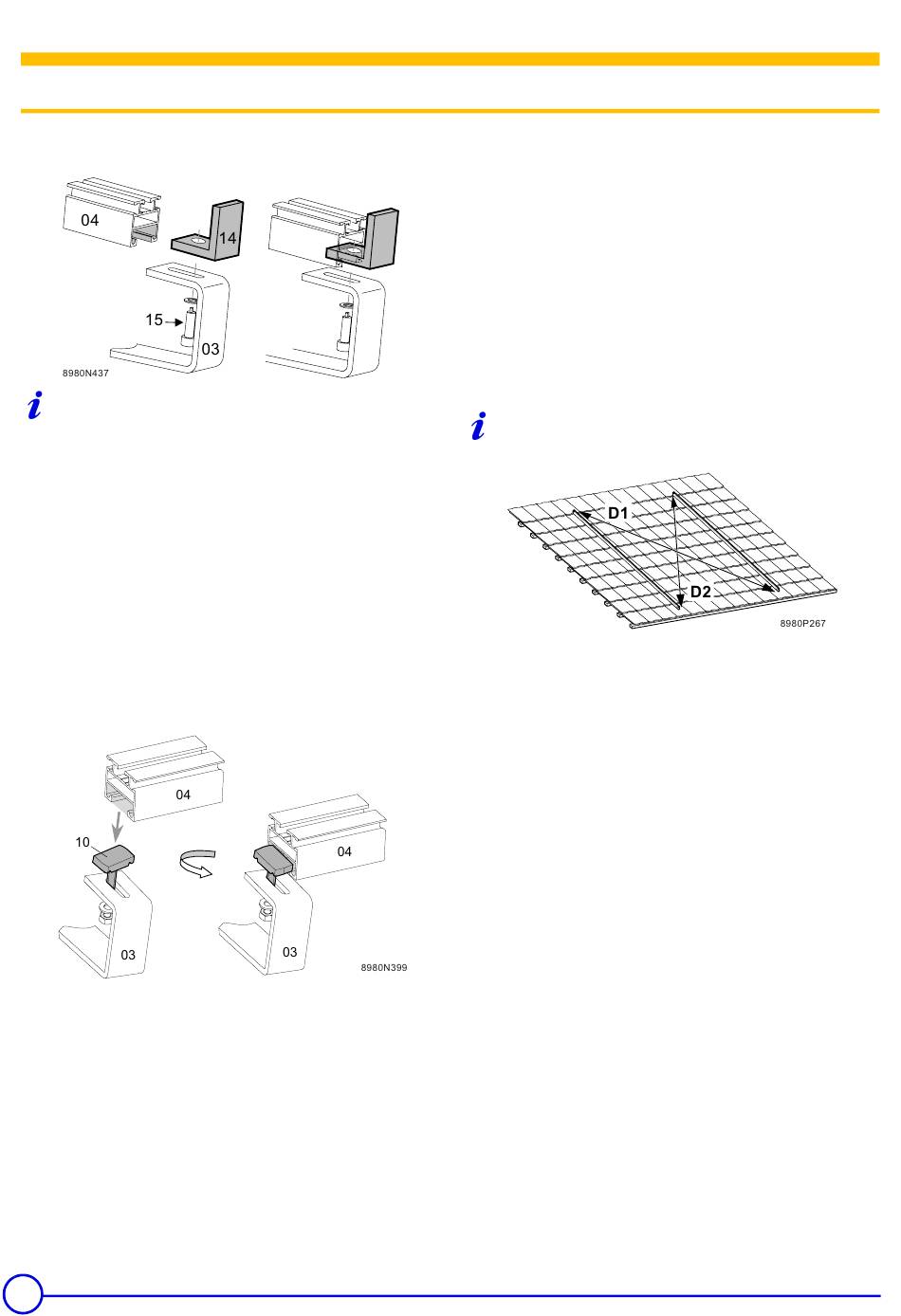

1. Prémonter l'équerre (14) avec la vis autoperforante et la rondelle
(15) sur le crochet inférieur.
Serrer légèrement la vis autoperforante pour qu'elle ne retombe
pas toute seule. Si la vis est trop serrée, il ne sera pas possible
de glisser le profilé de base sur l'équerre.
2. Poser le profilé de base (04) sur le crochet inférieur (03) de sorte
que l'équerre (14) s'insère dans la rainure inférieure du profilé de
base.
3. Monter le profilé de base (04) sur le crochet supérieur (03) :
- Positionner la tête de la vis à encastrer (10) parallèlement au
profilé de base.
- Poser le profilé de base (04) sur le crochet.
- Soulever la vis à encastrer dans le crochet (03) et la bloquer dans
le profilé de base (04) en la tournant de 90°.
- Serrer légèrement l'écrou de la vis à encastrer (en intercalant une
rondelle à dents).
16
Montage en superposition
4. Ajuster le profilé de base dans sa position définitive en le faisant
glisser dans les trous oblongs des crochets.
5. Insérer l'équerre (14) jusqu'en butée dans le profilé de base (04).
Serrer la vis autoperforante avec sa rondelle (15) jusqu'à
ressentir une nette résistance et qu'un léger craquement se fasse
entendre. Serrer ensuite normalement.
6. Vérifier la bonne position de la vis à encastrer (10) au niveau du
crochet supérieur et serrer l'écrou.
7. Monter les autres profilés de base de la même façon. Aligner les
profilés de base horizontalement et verticalement, de sorte que
les profilés et les tuiles soient parallèles.
Les diagonales entre les profilés de base doivent être de même
longueur : D1 = D2
