1 Montage des profilés de base

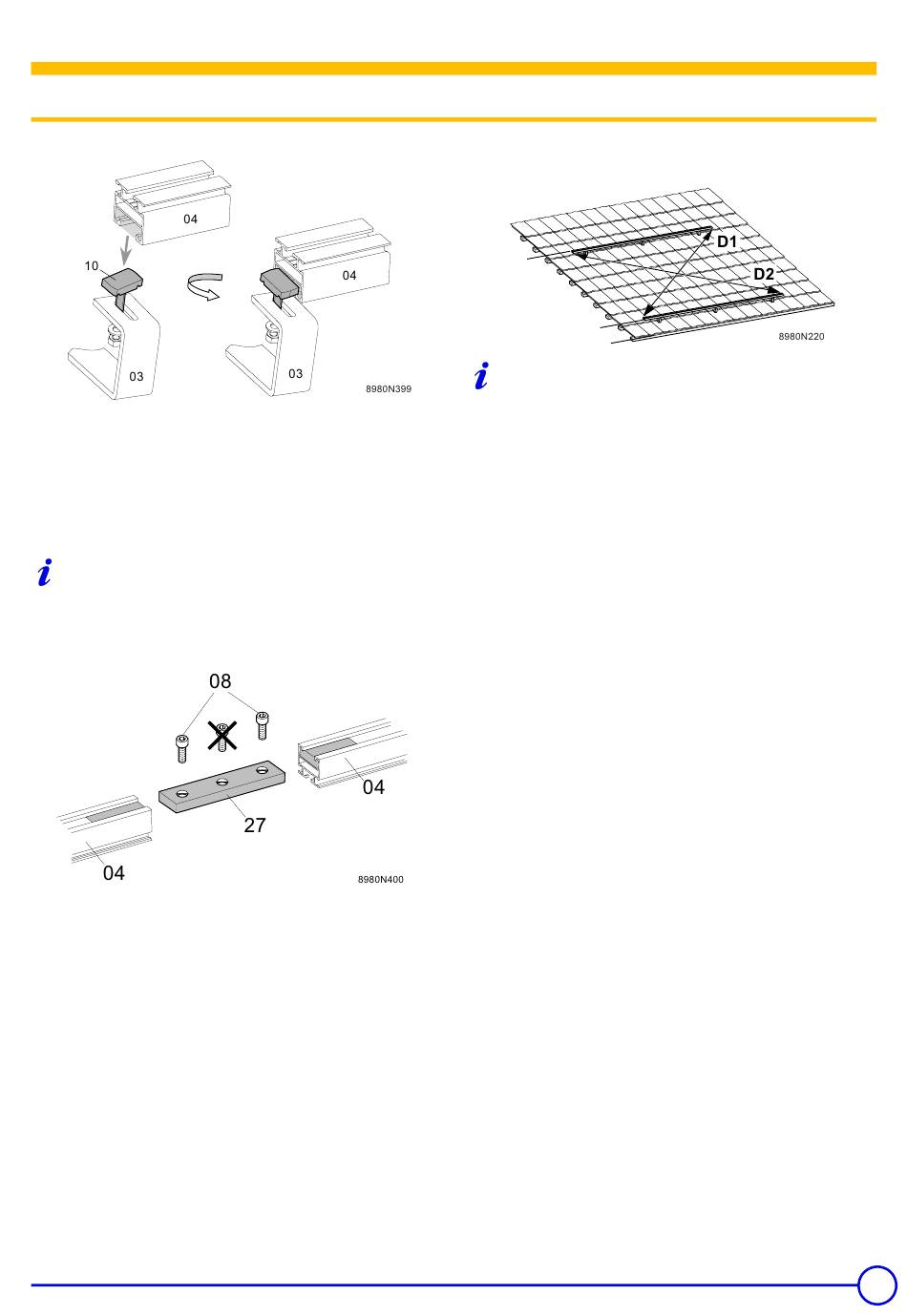

1. Monter les profilés de base (04) sur les crochets (03) :
- Positionner la tête des vis à encastrer (10) parallèlement au profilé
de base.
- Poser le profilé de base (04) sur les crochets.
- Soulever les vis à encastrer dans les crochets (03) et les bloquer
dans le profilé de base (04) en les tournant de 90°.
- Serrer légèrement les écrous des vis à encastrer (en intercalant
les rondelles à dents).
Pour une installation avec plus de 2 capteurs, il faut assembler
plusieurs profilés de base à l'aide de rails de couplage. Cet
assemblage doit se faire avant le montage des profilés sur les
crochets. Il facilite l'alignement des capteurs, mais ne doit pas
supporter de charge statique.
- Faire glisser les rails de couplage dans la rainure large des
profilés de base et rapprocher ces derniers afin qu'ils se touchent.
- Fixer les rails de couplage dans les profilés de base à l'aide de 2
vis universelles.
15/06/06 - 300000741-001-D
Montage en juxtaposition
2. Aligner les profilés de base horizontalement et verticalement, de
sorte que les profilés et les tuiles soient parallèles.
Les diagonales entre les profilés de base doivent être de même
longueur : D1 = D2.
3. Vérifier la bonne position des vis à encastrer et serrer les écrous.
PRO 2,3 / PRO 2,3 E / SUN 230
