Fortin EVO KEY Guide D'installation page 3

This Guide may change without notice. www.ifar.ca for latest version.
Ce Guide peut faire l'objet de changement sans préavis. www.ifar.ca pour la récente version.
KIA RIO - PUSH-TO-START
REMOTE STARTER FUNCTIONNALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE REMOTE STARTER FUNCTIONNALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE INSTALLATION PROCEDURE | PROCÉDURE D'INSTALLATION
INSTALLATION PROCEDURE | PROCÉDURE D'INSTALLATION
1
WITH DATA-LINK
AVEC DATA-LlNK

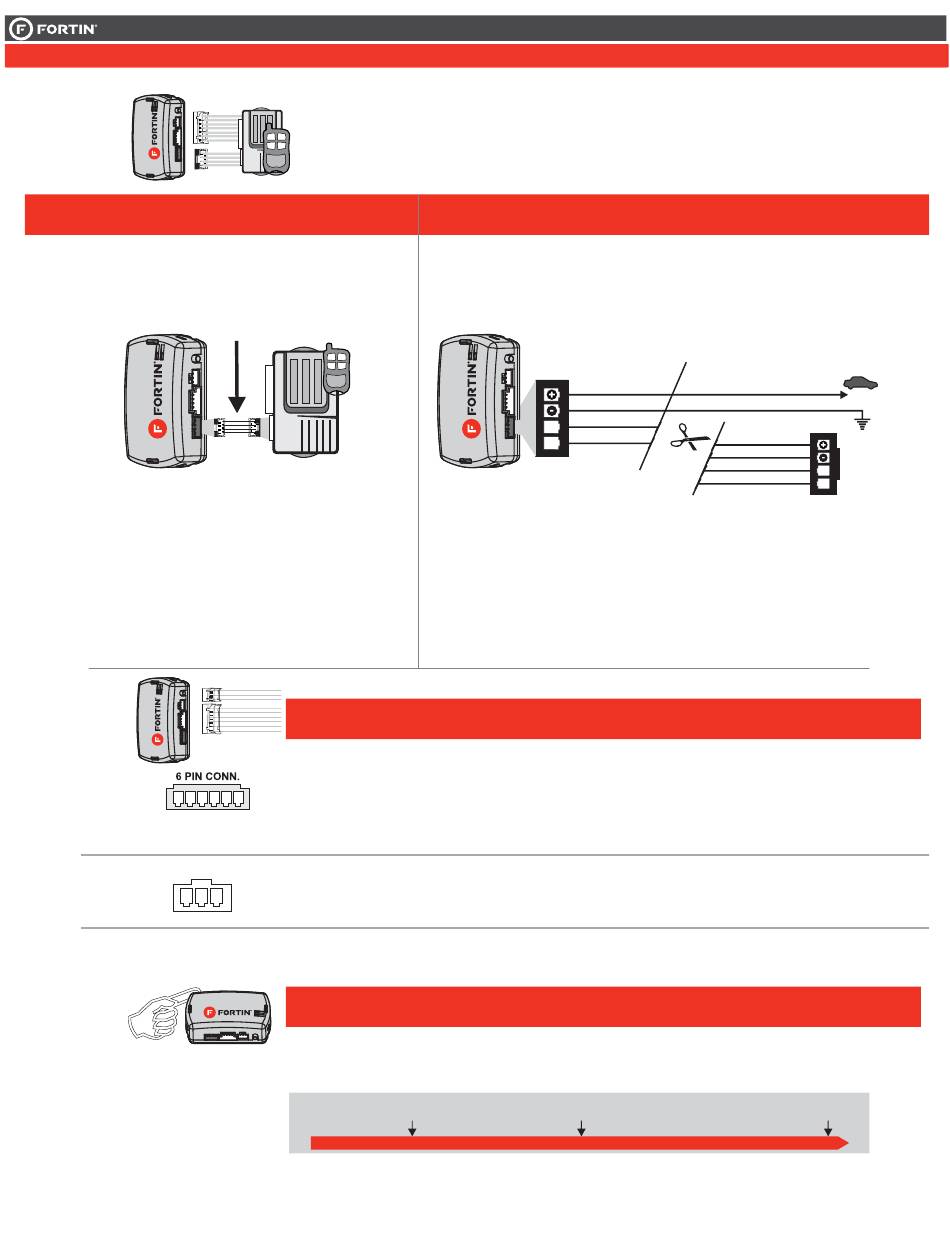

In order to utilize this type of connection the remote-starter or alarm-
system must be compatible with the Fortin Data-link protocol.
C o n s u l t t h e i n s t a l l a t i o n
www.fortinbypass.com/datalink/ for more information.
Le démarreur à distance ou le système d'alarme doit être
compatible avec le protocole Data-link Fortin pour ces
branchements. Consultez le guide d'installation du démarreur à
d i s t a n c e o u d u s y s t è m e d ' a l a r m e o u v i s i t e z l e
www.fortinbypass.com/datalink/ pour plus d'informations.
2
3 PIN CONN.
3
Determine if the remote-starter or
alarm system supports 2-way Data-
Link.
g u i d e o r v i s i t
Remote
Starter/Alarm
Démarreur à
distance/alarme
Make the connections:
6-pin Connector (White):
Make the connections associated with the vehicle
from the VEHICLE FIT GUIDE.
4-pin Connector RELAY (White):
Make the connections (if required)
PROGRAMMING PROCEDURE
Determine the programming procedure required for the
vehicle in the VEHICLE FIT GUIDE.
Connection number
Numéro de connection
CONNECTION #
WITH OUT DATA-LINK
SANS DATA-LlNK
For all other remote-starters or alarm-
s y s t e m s p e r f o r m t h e f o l l o w i n g
connections.
Red | Rouge
Black | Noir
Blue | Bleu
White | Blanc
Cut off one plug of the 4 Pin
1
Data-Link connector
2
Connect the Red wire to +12V
Connect the Black wire to
3
Ground
Faire les branchements:
6-pins Connecteur (Blanc ):
Effectuez les branchements associés au véhicule dans le
GUIDE DES VÉHICULES .
5-pins Connecteur RELAIS (Blanc):
Effectuez les branchements.(Si nécessaire)
PROCÉDURE DE PROGRAMMATION
Déterminez le type de programmation selon votre véhicule
dans le GUIDE DES VÉHICULES.
Vehicle(s) associated with the procedure
Véhicule(s) associé(s) à la configuration
VEHICLE MAKE MODEL YEAR
Déterminez si le démarreur à
distance ou système d'alarme est
compatible en Data-Link 2-voies.
Pour tout autres types de démarreurs à
distance ou d'alarme, effectuez les
branchements suivants.
12V Battery (+) | 12V Batterie
Ground (-) | Masse (-)
Coupez l'extrémité du connecteur
1
4 pins Data-Link
2
Connectez le fil rouge au 12V
Connectez le fil noir à la masse
3
du véhicule.
Programming number
Numéro de programmation
PROGRAM: #
