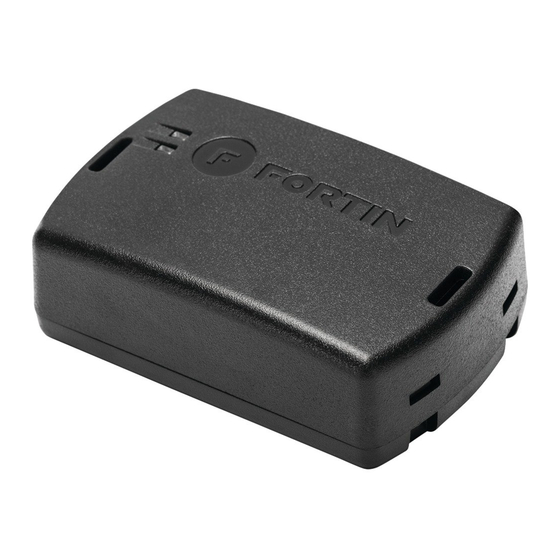

Fortin EVO KEY Schéma D'installation

Installation régulière pour kia rio 2012-2017, kia rio5 2012-2017. addenda - schéma de branchement suggéré

Masquer les pouces Voir aussi pour EVO KEY:

Télécharger ce manuel

KEY

REGULAR INSTALLATION

INSTALLATION RÉGULIÈRE

VEHICLE

VEHICULES

KIA

Rio

Rio5

KEY

1 / 5

Page

YEARS

ANNÉES

2012-2017

To add the firmware version and the options, use the FLASH LINK UPDATER or FLASH LINK MOBILE tool,

Pour ajouter la version logicielle et les options, utilisez l'outil FLASH LINK UPDATER

REV.: 20190205

ADDENDUM - SUGGESTED WIRING CONFIGURATION

"Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées dans ce

diagramme (fonctionnelles si équipé)"

sold separately.

ou FLASH LINK MOBILE, vendu séparément.

GUIDE # 15411

ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ

•

Page 1 1 / 5 REV.: 20190205 GUIDE # 15411 Page REGULAR INSTALLATION ADDENDUM - SUGGESTED WIRING CONFIGURATION INSTALLATION RÉGULIÈRE ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ “Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées dans ce diagramme (fonctionnelles si équipé)”...
Page 2 This guide may change without notice. See www.fortin.ca for latest version. 2 / 5 Page Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version. DESCRIPTION | DESCRIPTION At light switch Ignition Harness Au commutateur des Harnais d’ignition...
Page 3 This guide may change without notice. See www.fortin.ca for latest version. 3 / 5 Page Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version. WIRING CONNECTION | GUIDE DE BRANCHEMENTS RS7 OUT REMOTE TARTER...
Page 4 4 / 5 Page 4 / 5 Page Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version. Ce Guide peut faire l'objet de changement sans préavis. www.ifar.ca pour la récente version. KIA RIO - PUSH-TO-START PROGRAMMING PROCEDURE | PROCÉDURE DE PROGRAMMATION...
Page 5 The installation in every case is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability...
