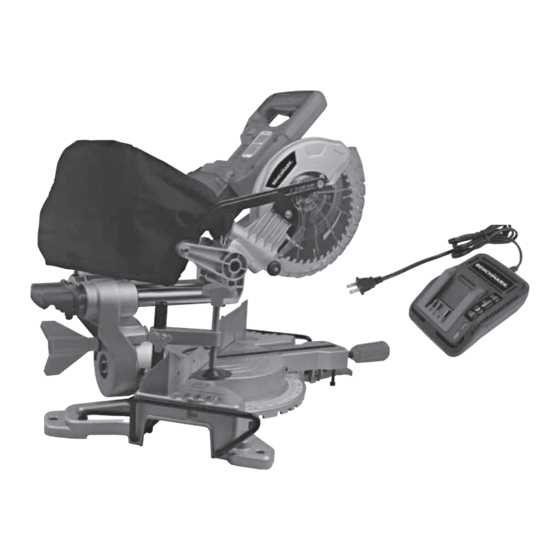

SCIE À ONGLETS MIXTES
20V MAX
Garantie limitée de 5 ans sur l'outil
LIRE TOUTES LES DIRECTIVES AVANT LA
PREMIÈRE UTILISATION.
CONSULTER LE MANUEL POUR TOUS LES DÉTAILS.
GARDER HORS DE LA PORTÉE DES ENFANTS.
La tension maximale initiale de la batterie (mesurée sans charge)
est de 20 volts. La tension nominale est de 18 volts.
Publicité
Manuels Connexes pour Benchmark 1347-001
Sommaire des Matières pour Benchmark 1347-001
- Page 1 SCIE À ONGLETS MIXTES 20V MAX Garantie limitée de 5 ans sur l’outil LIRE TOUTES LES DIRECTIVES AVANT LA PREMIÈRE UTILISATION. CONSULTER LE MANUEL POUR TOUS LES DÉTAILS. GARDER HORS DE LA PORTÉE DES ENFANTS. La tension maximale initiale de la batterie (mesurée sans charge) est de 20 volts.
- Page 2 SPÉCIFICATIONS DU PRODUIT SCIE À ONGLETS MIXTES COULISSANTE DE 7-1/4 PO 20V MAX Vitesse à vide Lame revêtement en téflon Arbre Angles de coupe 0, 15, 22,5, 31,6, 45° Biseau simple 45° Capacité de coupe transversale 203 mm (8 po) à 90° - 152 mm (6 po) à 45° Poids (26,5 lb) 12 kg BATTERIE ET CHARGEUR...
- Page 3 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX TABLE DES MATIÈRES Caractéristiques du produit ................1 Table des matières ..................2 Avertissements généraux de sécurité ............. 3-7 Règles de sécurité spécifiques ..............7-11 Symboles ..................... 12 Découvrez votre scie à onglets ..............13 Assemblage et utilisation ................
- Page 4 AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ Avant d’utiliser cet outil ou l’un de ses accessoires, veuillez lire le présent manuel et suivre toutes les règles de sécurité et les consignes d’utilisation. Les précautions, garanties et ins- tructions importantes contenues dans le présent manuel ne visent pas à couvrir toutes les situations possibles.
- Page 5 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX RÈGLES GÉNÉRALES DE SÉCURITÉ Veuillez lire tous les avertissements de sécurité et toutes les consignes. Le non-respect des avertissements et des consignes peut entraîner un choc électrique, un incendie ou des blessures graves.
- Page 6 Retirez toute clé ou clé de réglage avant de mettre l’outil électrique en marche. Une clé ou une clé de réglage qui demeure fixée à une partie rotative de l’outil électrique peut entraîner des blessures. Ne travaillez pas en extension. Maintenez une bonne assise et un bon équilibre. Cela permet une meilleure maîtrise de l’outil électrique en cas de situation inattendue.
- Page 7 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX UTILISATION ET ENTRETIEN DES OUTILS À BATTERIE Chargez seulement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de bloc-batterie peut entraîner un risque d’incendie lorsqu’il est utilisé avec un N’utilisez les outils électriques qu’avec les blocs-batteries spécifiquement prévus à...
- Page 8 RECYCLAGE DU BLOC-BATTERIE Par souci de préservation de nos ressources naturelles, veuillez recycler ou jeter les batteries de manière appropriée. Les batteries chargées par ce chargeur peuvent contenir des produits chimiques et des métaux qui sont nocifs pour l’environnement. Ne jetez jamais de batteries rechargeables dans vos ordures ménagères habituelles ou dans une décharge, car elles contribueraient à...
- Page 9 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX • Inspectez votre pièce avant de la couper. Si la pièce est courbée ou déformée, serrez- la avec la face extérieure courbée vers le guide. Assurez-vous toujours qu'il n'y a pas d'espace entre la pièce, le guide et la table le long de la ligne de coupe.
- Page 10 N'insérez pas la batterie dans l'appareil tant que les instructions complètes n'ont pas été lues et comprises. • • N'UTILISEZ PAS CET APPAREIL avant qu'il ne soit complètement assemblé et installé conformément aux instructions. Un appareil mal assemblé peut provoquer des blessures graves.
- Page 11 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX • N'UTILISEZ PAS DE LAMES DÉFORMÉES. Vérifiez si la lame fonctionne correctement et est exempte de vibrations. Une lame vibrante peut endommager l’appareil ou provoquer des blessures graves. •...
- Page 12 L'utilisation de cet outil peut générer ou disperser de la poussière, ce qui peut causer des blessures respiratoires graves et permanentes ou d'autres blessures. Utilisez toujours une protection respiratoire approuvée NIOSH/OSHA appropriée pour Portez toujours une protection auditive personnelle appropriée conforme à la norme ANSI S12.6 (S3.19) pendant l'utilisation.
- Page 13 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX SYMBOLES Certains des symboles suivants peuvent apparaître sur la scie à onglets. Étudiez ces symboles et apprenez leur signification. Une interprétation correcte de Courant alternatif triphasé Volts avec neutre Ampères...
- Page 14 DÉCOUVREZ VOTRE SCIE À SCIE À ONGLETS MIXTES COULISSANTE DE 7-1/4 PO 20V MAX 1. DEL intégrée 13. Échelle de biseautage 25. Vis de réglage de profondeur de creusement de tranchées 2. Interrupteur DEL MARCHE/ 14. Guide 26. Butée de tranchées ARRÊT 3.
- Page 15 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX ASSEMBLAGE ET UTILISATION VÉRIFIER L’ÉTAT DU CHARGEUR DE LA BATTERIE Vous pouvez vérifier le niveau de charge restant de la batterie à l’aide de l’indicateur DEL d’alimentation de la batterie qui se trouve à l’extrémité de la batterie.
- Page 16 1. Lorsque le chargeur est branché dans la prise murale et que celui-ci ne contient pas de 2. Lorsqu’une batterie déchargée est installée sur le chargeur, le voyant vert S’ÉTEINT et le voyant rouge (6) S’ALLUME. Le voyant rouge indique que la batterie est en cours de chargement.
- Page 17 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX TRANSPORT Soulevez la scie à onglets uniquement lorsque le bras de scie est verrouillé en position basse, que la scie est éteinte et que la batterie est retirée de l'outil électrique.
- Page 18 EXTRACTION DE LA POUSSIÈRE 1. Montez le sac à poussière (11) sur l'orifice d'extraction de poussière. 2. Un dispositif d'aspiration de poussière peut être connecté à l'orifice d'extraction de poussière. Utilisez un adaptateur d’aspirateur approprié si nécessaire. L'orifice 1-1/2”. RÉGLAGE DE L’ANGLE DROIT DE LA TABLE AVEC LA LAME 1.
- Page 19 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX CHANGEMENT DE LAME 1. Assurez-vous que la batterie est retirée du point d'alimentation. 2. Appuyez sur la poignée de commande (5) et tirez sur le bouton de dégagement (4) pour désengager le bras de scie (3).
- Page 20 COUPE TRANSVERSALE votre pièce. Lorsque vous coupez votre pièce, éloignez vos mains de la zone de la lame. Ne retirez pas une pièce coupée sur le côté droit de la lame avec votre main gauche. Une coupe transversale est faite en coupant à travers le grain de la pièce. Une coupe transversale à...
- Page 21 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX ENTRETIEN Retirez toujours le bloc-batterie de votre outil lorsque vous En retirant le bloc-batterie, vous éviterez un démarrage accidentel qui pourrait causer des blessures graves. Lors de l’entretien, n’utilisez que des pièces de rechange identiques.
- Page 22 VUE ÉCLATÉE...
- Page 23 TROU INTÉRIEUR DE LA RONDELLE 5 1347-001-3 1347-001-4 POIGNÉE SUPÉRIEURE AVEC SURMOULAGE 1347-001-5 ASSEMBLAGE DU BOUTON DE DÉCLENCHEMENT 1347-001-6A PIED DE POIGNÉE (JD INFÉRIEUR) 1347-001 à 6B PIED DE POIGNÉE (JD SUPÉRIEUR) 1347-001-7 BORNIER 1347-001-8 POIGNÉE INFÉRIEURE AVEC SURMOULAGE 1347-001-9 COUVERCLE DE LUMIÈRE DE TRAVAIL...
- Page 24 BAGUE EN POUDRE DE CUIVRE ( 12* 8*10) 1347-001-38 PROTECTION SUPÉRIEURE 1347-001-39 VIS M5X12 1347-001-40A BOUTON DE RÉGLAGE DE HAUTEUR (M6X50) 1347-001 à 40B BOUTON DE RÉGLAGE DE HAUTEUR 1347-001-41 ÉCROU MOLETÉ M6 1347-001-43 JOINT TORIQUE 25,7*1,8 1347-001-44 ROULEMENT 6000 1347-001-45 GUIDE D’AIR...
- Page 25 SCIE À ONGLETS MIXTES COULISSANTE 1347-001 DE 7-1/4 PO 20V MAX Nom de la pièce Quantité 1347-001-65 VIS M5X10 1347-001-66 VIS D’ARBRE M5X10 1347-001-67 RESSORT DE TORSION DE PROTECTION 1347-001-68 PROTÈGE-LAME INFÉRIEUR 1347-001-69 ROULEAU DE PROTECTION 1347-001-70 ÉCROU RAPIDE 5 1347-001-72 VIS D’ARBRE M5X10...
- Page 26 Nom de la pièce Quantité 1347-001-104 LEVIER DE VERROUILLAGE DE BISEAU M10 1347-001-105 INDICATEUR DE BISEAU (IMPRESSION PC+SOIE) 1347-001-106 TABLE 1347-001-107 ÉCROU CARRÉ M10 1347-001-108 PLAQUE DE VERROUILLAGE 1347-001-109 RONDELLE (TROU INTÉRIEUR 8) 1347-001-110 VIS M8X20 1347-001-111 ÉCROU M6 1347-001-112...
- Page 27 GARANTIE BENCHMARK POUR LA SCIE À ONGLETS MIXTES COULISSANTE DE 7-1/4 PO 20V MAX Si cet outil Benchmark s’avère défectueux en raison d’un défaut de matériau ou de fabrication dans les cinq ans suivant la date d’achat, retournez-le à n’importe quel magasin Home Hardware avec le reçu de vente original pour un échange.
- Page 28 SCIE À ONGLETS MIXTES 20V MAX 1347-001 * Cet article Benchmark comporte une garantie LIMITÉE de cinq (5) ans contre les défauts de fabrication et de matériau(x). Le chargeur et les batteries comportent une garantie LIMITÉE de trois (3) ans. Voyez les guides d’utilisation pour des renseignements complets.
