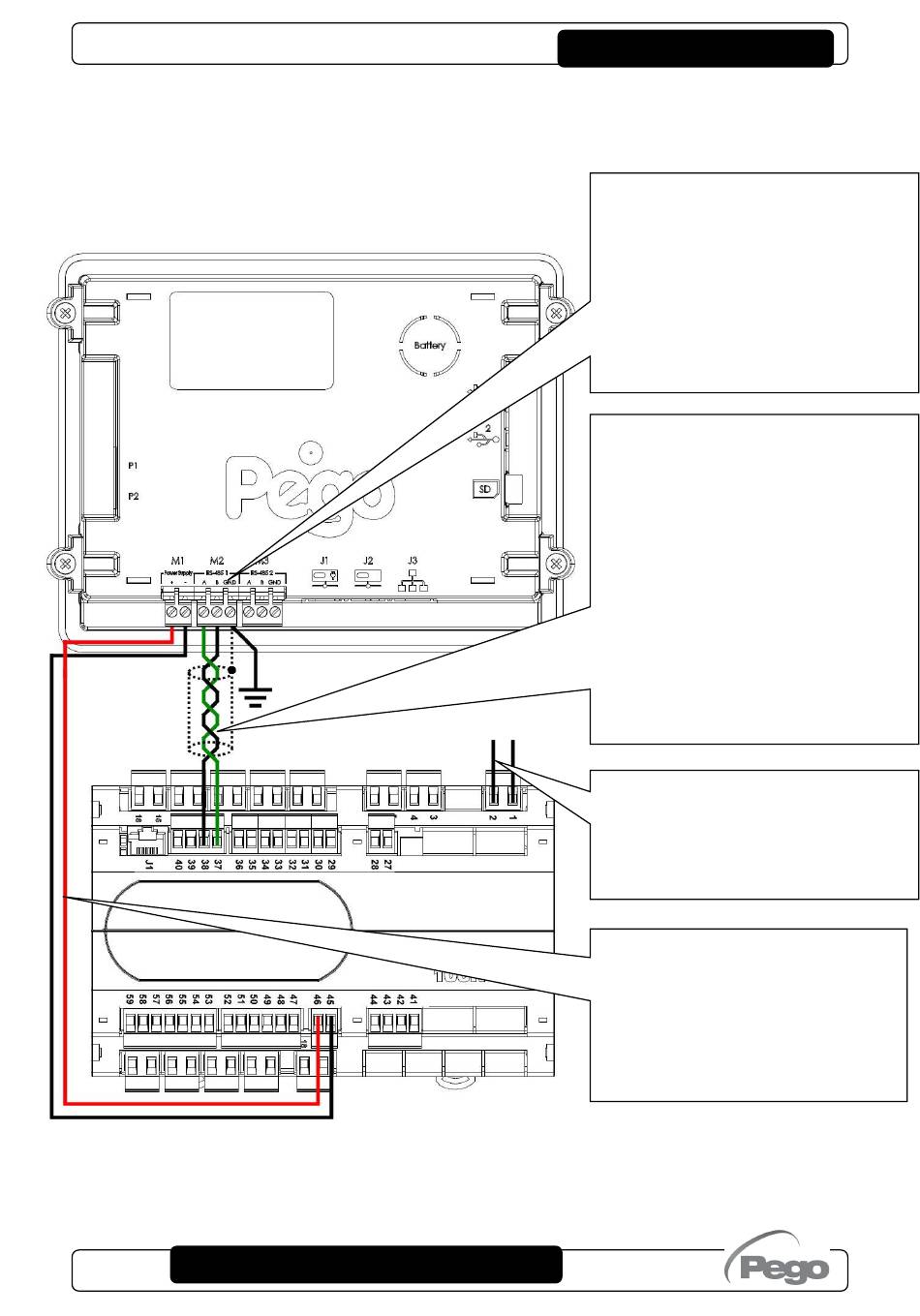

2) Branchement entre la console et 100N MASTER3 avec une distance ne
dépassant pas les 500m :
Brancher la terre à la borne GND
de
M2
de
la
console
(terre
fonctionnelle).
Ce
branchement
contribue à limiter les effets des
perturbations
électromagnétiques
sur le système de contrôle.
Le branchement à la terre doit être
effectué de manière uniforme aux
réglementations qui s'appliquent.
Brancher la borne (A) de M2 de la
console à la borne 37 du 100N
MASTER3 et la borne (B) de M2
de la console à la borne 38 du
100N MASTER3.
Brancher la tresse du câble blindé
à la borne M2 (GND) de la console.
Utiliser un câble à paire torsadée
adapté
à
la
transmission
de
signaux RS485 avec une section
2
minimum de 0,5mm
(par exemple,
un câble Belden 8762).
Éviter tout couplage avec des
Alimentation
câbles d'alimentation.
électrique
Brancher l'alimentation aux bornes
1 et 2 du 100N MASTER3.
Alimentation commutation :
115-230Vac ±10% 50/60Hz
Absorption : 20VA max.
Brancher la borne (-) de M1 de la
console à la borne 45 du 100N
MASTER3 et la borne (+) de M1
de la console à la borne 46 du
100N MASTER3.
Éviter tout couplage avec des
câbles d'alimentation.
MANUEL DE MODE D'EMPLOI ET D'ENTRETIEN
