VISION TOUCH AB
INSTALLATION ET MONTAGE
2.3

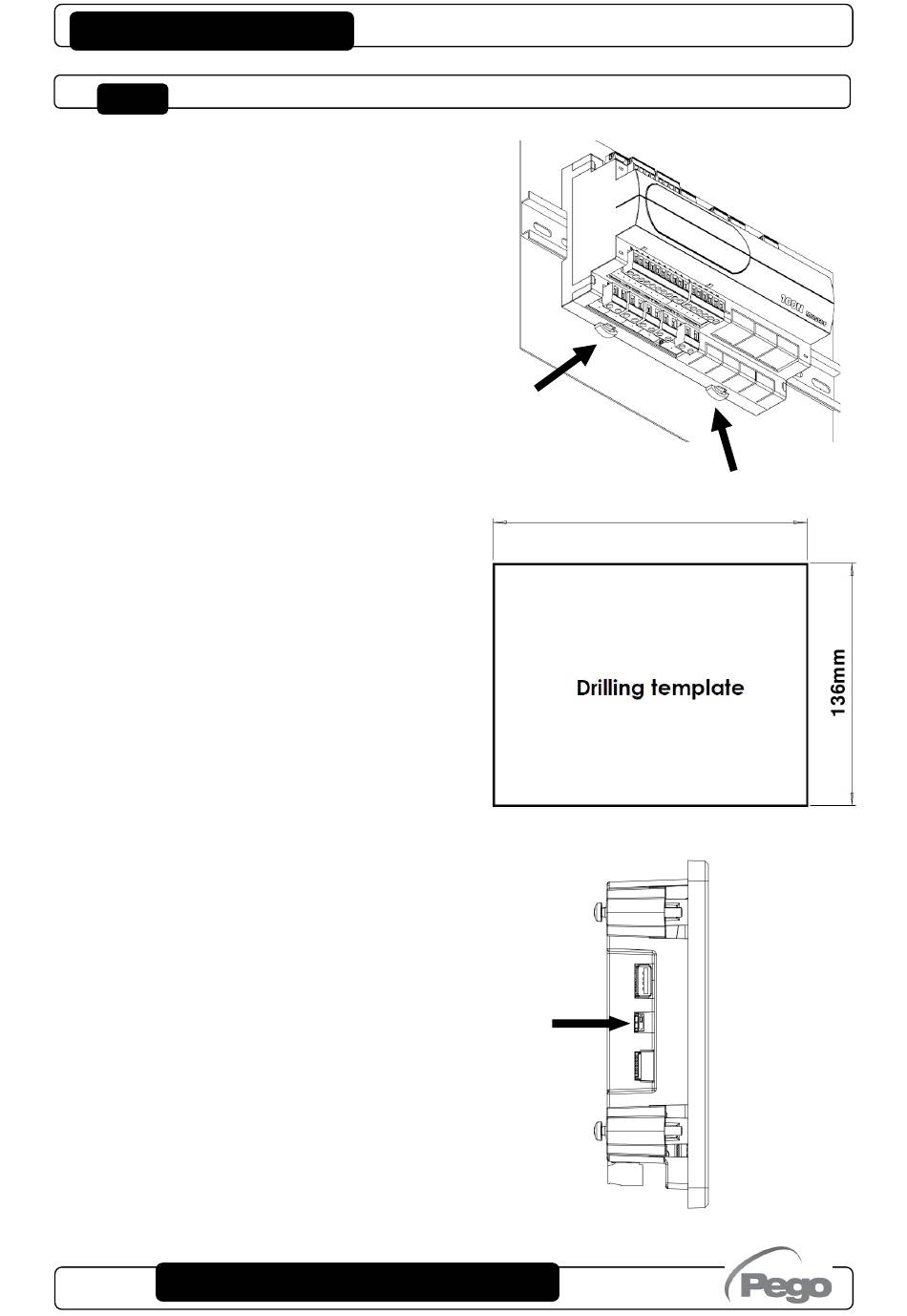

Fig.
1
:
Positionner
le
module
100N
MASTER3 sur le guide DIN et fermer les 2
crochets inférieurs pour le bloquer sur celle-ci.
177mm
Fig. 2 : Gabarit de perçage console VISION
TOUCH.
Fig. 3 : En cas de montage en position basse,
nous suggérons de tourner l'afficheur de 180°
afin d'avoir les leds de signalisation en partie
haute.
Il est possible d'inverser l'angle de vision de
l'écran de 180° en agissant sur le sélecteur
latéral. Cela vous permet de monter le
VISION TOUCH à n'importe quelle hauteur.
MANUEL DE MODE D'EMPLOI ET D'ENTRETIEN
Page 10
Rév. 01-23
