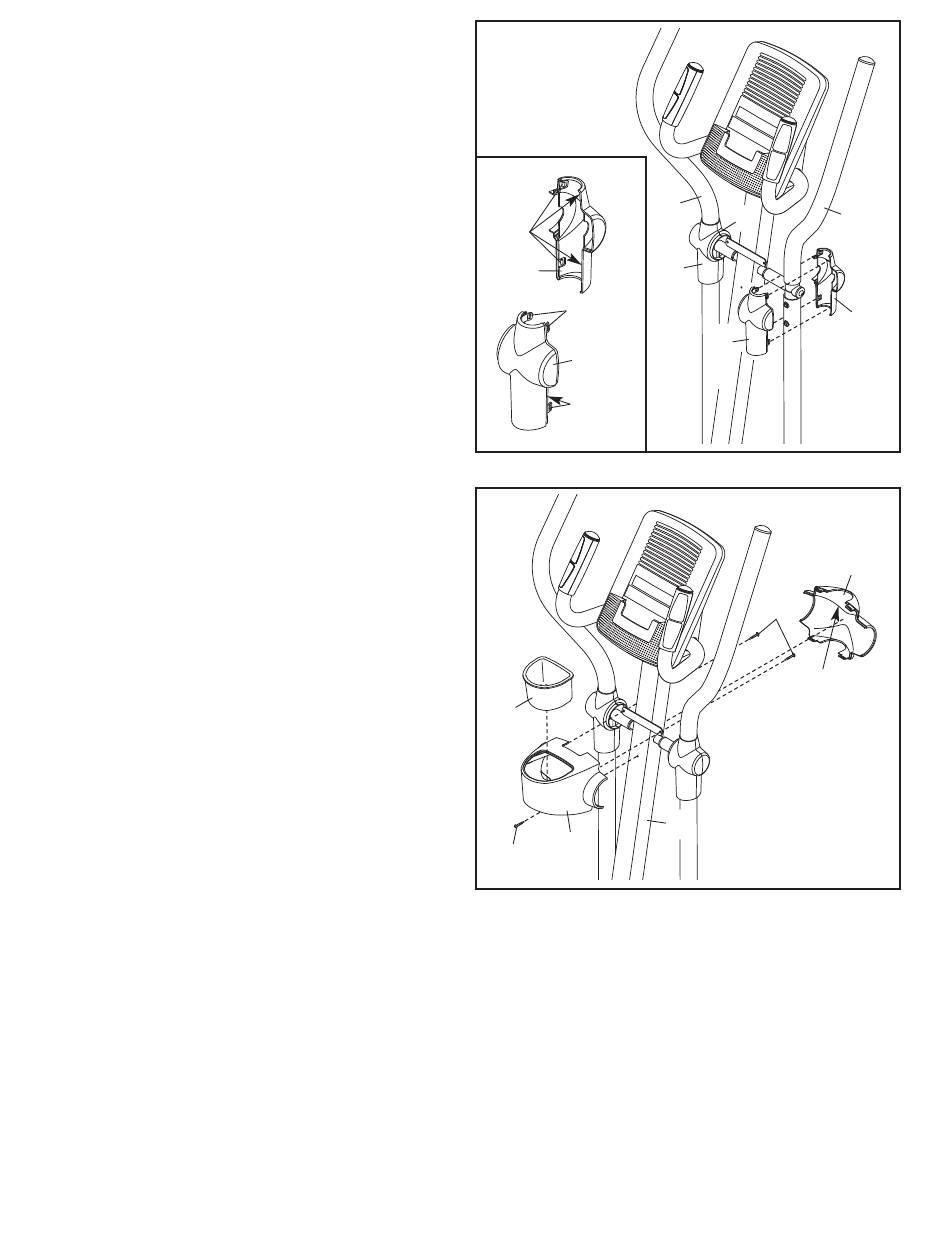

12. Référez-vous au schéma en encadré.
Identifiez un Boîtier de Pivot A (19) sur lequel
se trouvent des crochets, et un Boîtier de Pivot
B (22) sur lequel se trouvent des languettes.
Enfoncez un Boîtier de Pivot A (19) dans un
Boîtier de Pivot B (22) autour du Bras PSC
Droit.
Répétez cette étape de lʼautre côté de lʼap-
pareil elliptique.
Conseil : assurez-vous que les Boîtiers de
Pivot (19, 22) sont bien dans la position
illustrée.
13. Attachez le Boîtier Arrière du Montant (3) sur le
Montant (2) à lʼaide de trois Vis de M4 x 16mm
(92).
Orientez le Boîtier Avant du Montant (16) de
manière à ce que la flèche indiquée pointe vers
le haut.
Enfoncez un Boîtier Avant du Montant (16) dans
le Boîtier Arrière du Montant (3).
Enfoncez le Porte-Bouteille (5) sur le Boîtier
Arrière du Montant (3).
