Purificateur d'air Capacités 1620, 1625, 2020, 2025, 2420 : Instructions d'installation
Écran de sécurité d'accessoire
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION
Ignorer cette mise en garde pourrait entraîner des blessures, voire la
mort.
Le purificateur d'air contient des électrodes haute tension et est conçu
pour être installé dans un système de conduits fermé afin d'éviter
l'accès à la haute tension durant son fonctionnement. Si le purificateur
doit être utilisé comme premier élément d'un système de conduits (la
prise d'admission du purificateur étant donc accessible durant le
fonctionnement), il faut se procurer et installer la trousse d'écran de
sécurité d'accessoire.
Tableau 1 – Écran de sécurité d'accessoire
NUMÉRO DE MODÈLE DE
LA TROUSSE
KIT170000
KIT171000
KIT172000
KIT173000
KIT174000
Quincaillerie de conduit en amont du purificateur
Tout équipement installé dans le conduit ou des pièces de conduit,
comme des déflecteurs, en amont du purificateur doit être situé à au
moins 3,18 cm (1,25 po) du devant du purificateur d'air.
INSTALLATION
Vérifier les composants du purificateur d'air
ATTENTION
!
RISQUE DE COUPURE
Ne pas tenir compte de cette mise en garde pourrait entraîner des
blessures corporelles.
Les plaques de métal peuvent présenter des angles coupants ou des
ébarbures. Soyez prudent et portez des vêtements de protection et des
lunettes de sécurité appropriés lors de la manipulation des pièces.
Retirez délicatement tous les articles de la boîte
Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
NUMÉRO DU MODÈLE DE
PURIFICATEUR D'AIR
DGAPAXX1625
DGAPAXX2025
DGAPAXX1620
DGAPAXX2020
DGAPAXX2420
(Fig.
2).
Panneau (x1)
Module d'amélioration (x1)
Manuel d'installation

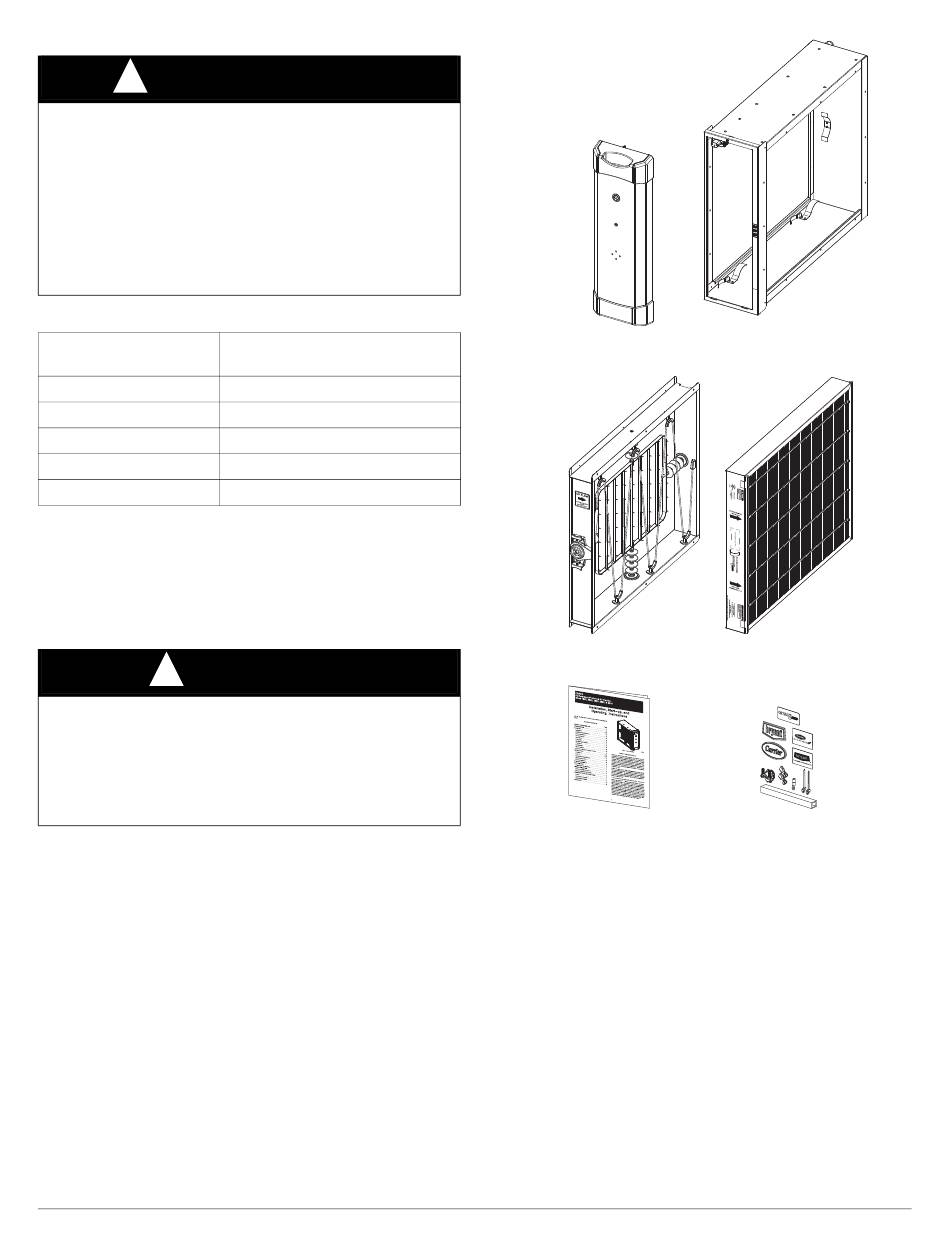

Fig. 2 – Composants du purificateur d'air
Sélectionner un lieu d'installation
1. Sélectionnez une orientation pour l'installation du purificateur d'air
dans le conduit de retour d'air (consultez les
IMPORTANT: Vérifiez que la direction du débit d'air dans le
purificateur d'air correspond aux flèches sur le devant de la
cartouche du purificateur d'air et sur l'étiquette sur le devant du
boîtier. Le purificateur d'air peut être tourné à 180° pour s'adapter
à l'orientation du boîtier.
3
Boîtier (x1)
Cartouche de purification
de l'air (x1)
Composants d'installation
(dans le sac d'accessoires)
A11330
Fig. 3
et
Fig.
4).
