INSTRUCTIONS D'INSTALLATION D'APPAREIL
3/4-10 BOULON
3/4" RONDELLE PLATE
3/4-10 ECROU
REMARQUES :
Pour toute pièce de remplacement comme l'ensemble à DEL ou le convertisseur d'alimentation, veuillez communiquer avec Current Lighting.
Avant de commander, veuillez communiquer avec votre distributeur ou agent local pour confirmer la disponibilité des pièces.
93101021 Rev.C
Current Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: 864-678-1000
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Current Lighting • All Rights Reserved • For more information visit our website: www.currentlighting.com • Printed in USA
SAUVEGARDEZ CES INSTRUCTIONS

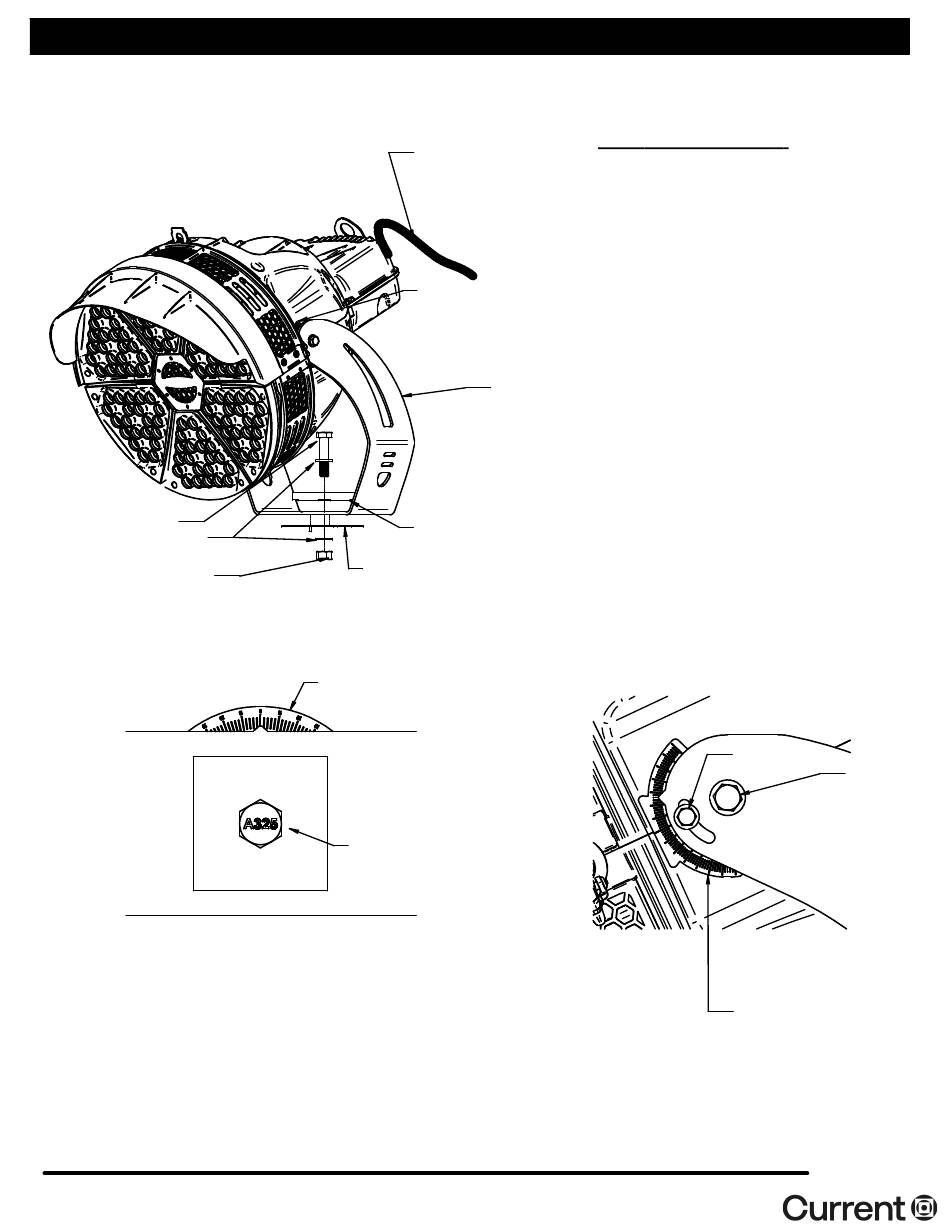

FIG. 3
RAPPORTEUR HORIZONTAL
FIG. 4
HORIZONTAL PROTRACTOR
3/4-10 BOULON
CORDON D'ALIMENTATION
RAPPORTEUR VERTICAL
YOKE
BLOC DE ROULEMENT
FEUILLE 3 DE 3
Intercept Yoke Mount
Installation du luminaire:
1. Fixez la yoke et le rapporteur horizontal à la surface
de montage (comme illustré sur la figure 3), à l'aide
d'une douille de clé de 1 1/8 ", avec le matériel fourni:
boulon 3 / 4-10, (2) rondelles plates 3/4" et 3 / Écrou
4-10. Remarque: Assurez-vous que le rapporteur
horizontal est au-dessus de la surface de montage
avec une rondelle plate de 3/4 "et un écrou de 3 / 4-10
en dessous de la surface de montage. Remarque:
Installez le bloc de roulement à angle droit sur la
chape (comme illustré à la Fig. 4) et avec les coins
arrondis en retrait vers le bas.
2. Ajustez le luminaire au réglage horizontal souhaité
à l'aide d'un rapporteur horizontal. Ensuite,
positionnez l'écrou 3 / 4-10 sur le boulon et maintenez
le boulon immobile tout en serrant l'écrou. Serrer
l'écrou 3 / 4-10 à env. 300 pi-lb
3. Ajustez le luminaire au réglage vertical souhaité à
l'aide d'un rapporteurs vertical et fixez le cordon
d'alimentation fourni. (Voir Fig.5)
4. Une fois le luminaire positionné, serrez les boulons
5 / 16-18 à 12,5 pi-lb et les boulons 1 / 2-13 à 60 pi-lb
des deux côtés du luminaire. (Voir Fig.5)
FIG. 5
5/16-18 BOULON
RAPPORTEUR VERTICAL
1/2-13 BOULON
