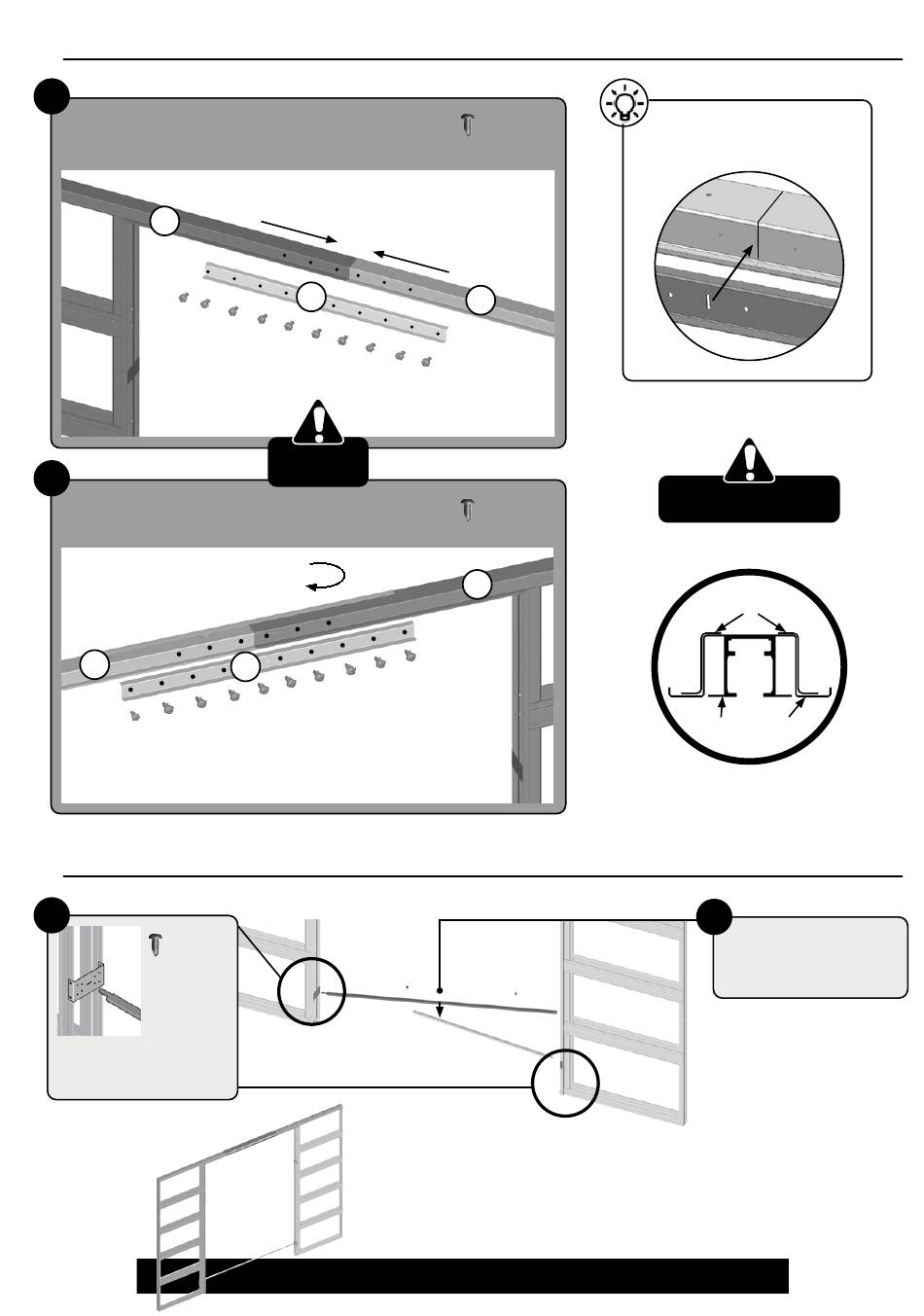

RACCORDEMENT DES 2 DEMI-CHÂSSIS
1
Positionner les deux demi-châssis à plat au sol, l'un en face
de l'autre.
Visser le 1er profil de liaison G.
Des pré-trous sont réalisés sur le rail haut A.
A
2
Visser le 2ème profil de liaison G.
Des pré-trous sont réalisés
sur le rail haut A.
A
4
POSE DE LA BARRE D'ÉCARTEMENT (UTILE PENDANT LA DURÉE DU MONTAGE)
1
Vis TB
Ø3,5x9,5 mm
X2
Insérer les 2 languettes dans
les entretoises du bas puis les
rabattre vers le bas.
G
Retourner
l'ensemble
G
Le châssis est maintenant assemblé
Vis TB
Ø3,5x9,5 mm
X10
A
Vis TB
Ø3,5x9,5 mm
X10
A
Le profil de liaison est bien positionné
quand le trou oblong central se trouve
exactement à la jonction des deux rails.
Utiliser les vis des sachets
livrés avec les châssis
Profils de
liaison G
Rail alu
Rail haut A
2
Rabattre les 2 demi-barres
l'une sur l'autre et les visser en-
semble (vis X2) dans les trous
correspondants.
3
