Fonction Mesure - Acom 2000A Manuel De L'utilisateur

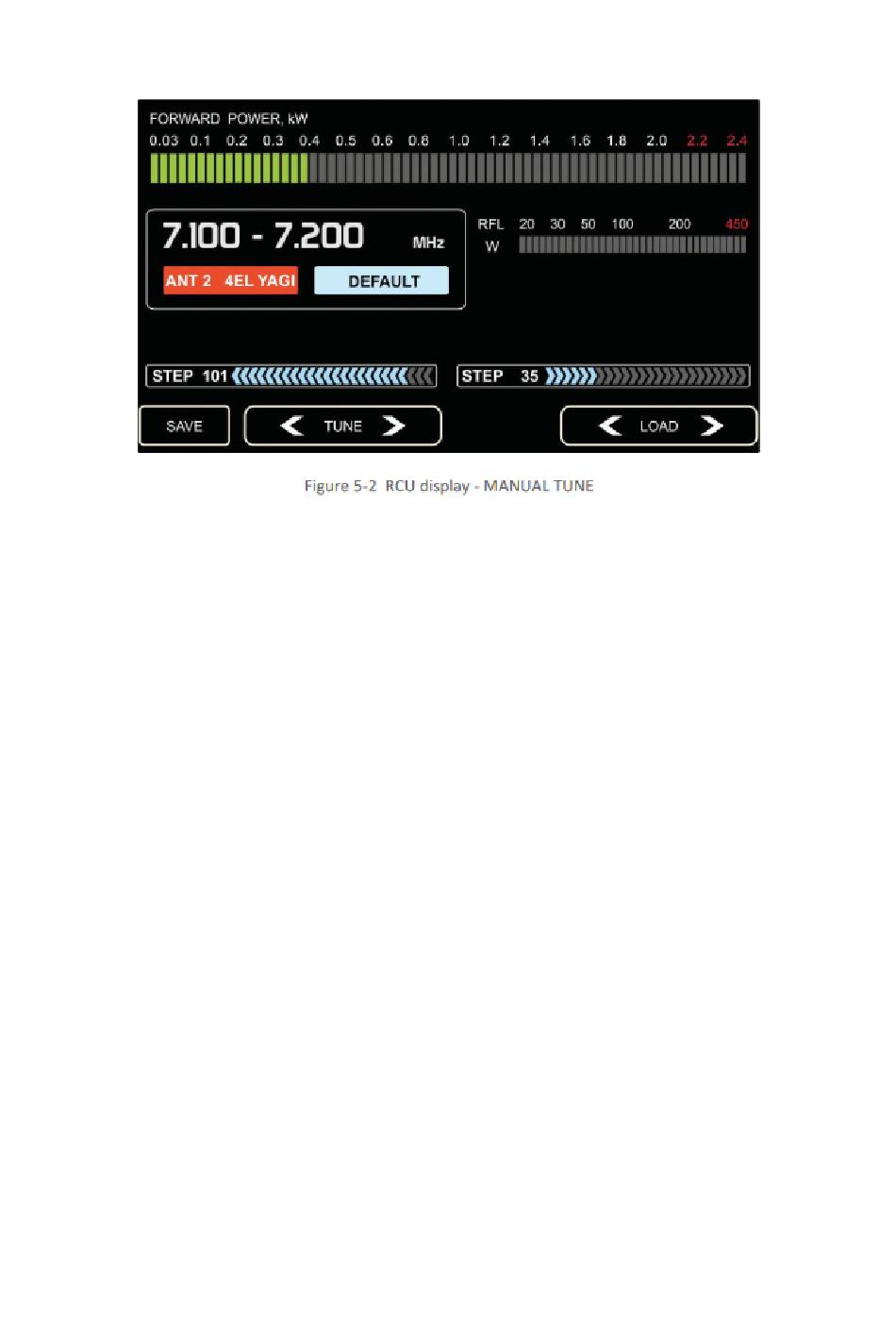

Dans la Figure 5-2 Affichage RCU - MANUAL TUNE, les représentations graphiques des positions
physiques du Tune (ÉTAPE 101) et Load (ÉTAPE 35) sont représentées au-dessus de leurs doubles
flèches de réglage respectives TUNE et LOAD. Les flèches indiquent dans quel sens la procédure
automatique déplacerait le moteur (elles ne sont corrects qu'à une puissance d'entraînement de 5 à
50 W).
En appuyant sur les touches fléchées gauche et droite, vous pouvez augmenter ou diminuer le
numéro de pas qui à son tour déplace les moteurs et les condensateurs. Pour terminer la procédure
de syntonisation manuelle et enregistrer la syntonisation sous USER, supprimez l'alimentation du
lecteur et appuyez sur le bouton SAVE.
Si vous décidez de quitter la procédure sans écraser la syntonisation actuelle, appuyez sur le bouton
SET/EXIT.
Si vous respectez les critères de mise au point en suivant les invites fléchées, vous obtiendrez les
mêmes résultats que le RÉGLAGE AUTOMATIQUE. De ce fait, la procédure.TUNE
MANNUELLE n'est appropriée que si vous avez des critères de mise au point personnalisés. Nous
vous recommandons d'utiliser plutôt la procédure AUTO TUNE.
5.2.

Fonction MESURE

La fonction MESURE contrôle l'état technique de l'amplificateur et les paramètres qui
lui sont associés. L'écran TFT est divisé en deux zones d'affichage égales, et dans l'une
ou l'autre vous pouvez surveiller l'un des 20 paramètres fournis pour la mesure, par
exemple GRID BIAS VOLTAGE et DC SCREEN VOLTAGE :
Page 36 sur 64 F5PHK
