DR R01M
RÉCEPTEUR RADIO 1 CANAL
POUR SYSTÈMES DE CHAUFFAGE/REFROIDISSEMENT
C
A
B

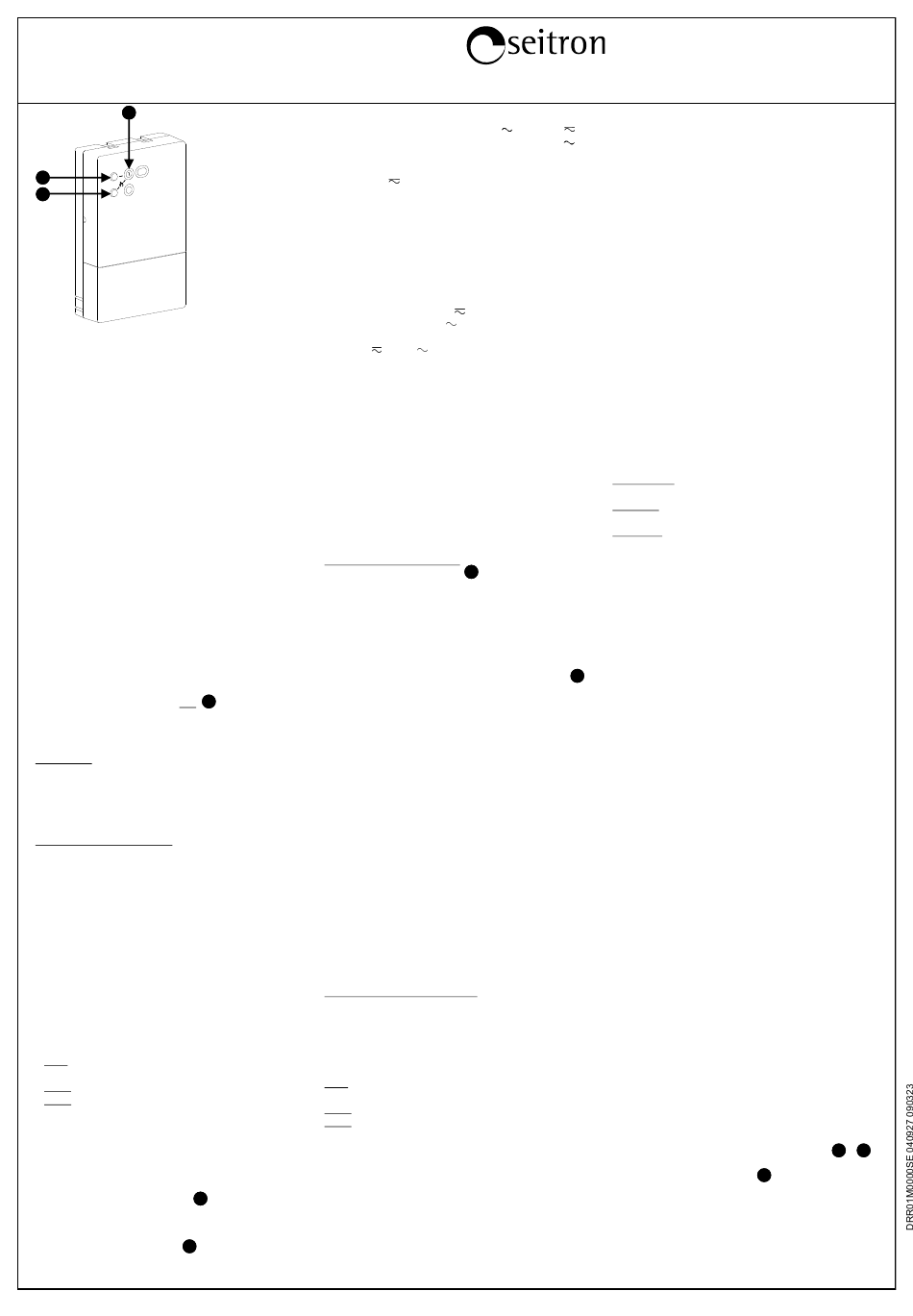

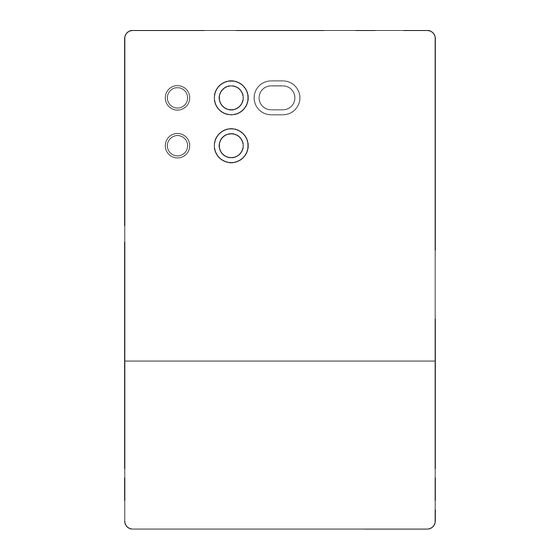

Fig. 1
GÉNÉRALITÉS
Ce dispositif est un récepteur à un canal conçu pour l'activation de
charges (plus précisément des vannes électrothermiques ou
circulatoires) dans des systèmes de refroidissement / chauffage, par
radio, pour des locaux privés ou des bureaux. Il dispose d'un canal
pouvant être associé à un transmetteur indépendant (thermostat ou
thermostat programmable par radio). Ce système offre une solution
optimale pour les immeubles où il n'est pas possible de tendre des fils
entre le thermostat et la pièce à contrôler. Sur une fréquence de
868,150 MHz (LPD), il fournit à l'utilisateur tous les avantages de
cette bande, tels qu'une plus grande liberté d'interférence et une
meilleure efficacité dans la transmission du signal.
FONCTIONNEMENT
Chaque thermostat ou thermostat programmable transmetteur
envoie à l'unité réceptrice certaines commandes par radio, en
fonction du besoin (chauffage ou refroidissement) de la pièce dans
laquelle il est placé. Ces commandes via radio sont par la suite
reçues et décodées par l'unité réceptrice, qui normalement est
installée dans la même pièce que la chaudière ou le climatiseur. Le
relais de sortie de l'unité réceptrice s'allume ou s'éteint selon les
besoins; cette sortie peut être connectée à une vanne qui contrôle
le flux d'eau chaude / froide dans le dispositif respectif de
chauffage / refroidissement présent dans la pièce. Lorsque le
récepteur est en fonctionnement, il vérifie continuellement l'état
du canal dans le but de relever d'éventuels mauvais
fonctionnements des transmetteurs.
DESCRIPTION MÉCANIQUE
DEL (
C
Le dispositif présente frontalement une LED (DEL) polychrome qui
fournit des informations quant à l'alimentation, l'état des relais de
sortie et l'intensité du signal :
Alimentation
Lorsque l'unité réceptrice est alimentée, la DEL s'allume et réalise
une séquence de clignotements (vert-rouge-vert-rouge) pour indiquer
que le dispositif fonctionne correctement. Ensuite, la DEL s'active
selon sa fonction normale et le récepteur démarre son activité
normale en décodant les signaux émis par les transmetteurs.
État de la sortie de l'actionneur
Durant le fonctionnement normal, la DEL peut s'allumer en vert,
jaune ou rouge. La DEL fournit différentes informations sur la
sortie et sur le thermostat radio qui la pilote.
Il faut, en général, tenir compte des règles suivantes :
- La DEL allumée, peu importe la couleur, indique que la sortie
correspondante de l'actionneur est activée.
- La DEL éteinte ou faiblement allumée indique la sortie
correspondante de l'actionneur est désactivée.
- La couleur de la DEL d'informations concerne la qualité de la
communication radio.
Voir le paragraphe " Vérification de l'intensité du signal ".
- La DEL clignotant en continu indique le pilotage manuel de la
sortie (un clignotement vert toutes les 2 secondes) ou bien la
présence d'une anomalie du système (un clignotement toutes les
secondes) qui demande l'intervention de l'utilisateur.
Dans ce cas, la couleur de la DEL a la signification suivante :
Verte : Erreur sur la sonde de température du thermostat
transmetteur.
Jaune : Batterie déchargée du thermostat transmetteur.
Rouge : Communication radio absente.
Quand le canal est en pilotage manuel ou en état d'anomalie et la
DEL clignote, celle-ci peut clignoter de deux façons différentes en
fonction de l'état du relais de sortie. Si la sortie est désactivée, la
DEL est normalement éteinte pour ensuite émettre un
clignotement bref, alors que si la sortie est active, la DEL reste
normalement allumée pour ensuite s'éteindre brièvement.
BOUTON D'AUTOAPPRENTISSAGE (
A
Le dispositif récepteur est équipé d'un bouton pour l'autoapprentissage
de l'adresse au thermostat (ou thermostat programmable).
TOUCHE DU PILOTAGE MANUEL ( en Fig. 1)
B
Le dispositif récepteur est équipé d'une touche pour le pilotage
manuel du relais de sortie.
BRANCHEMENTS ÉLECTRIQUES
Le dispositif peut être alimenté en 230V
travers les bornes L et N le récepteur est alimenté en 230V ; les
connecter au réseau avec le neutre sur la borne N. L'autre possibilité est
de connecter l'alimentation aux bornes a et N pour alimenter le
récepteur en 24V . Les terminaux 1, 2 et 3 sont les contacts du relais
de sortie, libres de potentiel et de type SPDT. Les Figures 7 et 9
illustrent comment connecter une charge (ex. une vanne) qui sera
alimentée si la sortie est active, en utilisant le contact NA du relais. La
fig. 8 illustre comment connecter le récepteur à l'entrée "thermostat
d'ambiance" d'une chaudière. Suivre ce schéma quand il faut remplacer
le thermostat à fils de la chaudière par un thermostat radio
programmable ou non. Les sorties, bornes de 1 à 6, est exempt de
potentiel et isolé avec double isolement par rapport au reste du
récepteur. Il est donc possible d'alimenter le récepteur à très
basse tension SELV (TBTS) (24V ) et en même temps piloter une
charge à haute tension (230V ), comme on peut voir en Fig. 9.
Dans ce cas il faut maintenir une séparation entre les câbles SELV
(TBTS) 24V
En particulier il faut fixer les groupes de câbles avec des liens de
serrage en séparant les câbles SELV des autres pour éviter qu'il y
ait une réduction de l'isolement vers les SELV si jamais un fil se
déconnectait accidentellement.
CONFIGURATION DU SYSTÉME
Pour pouvoir installer plusieurs thermostats dans une même zone et
pouvoir utiliser les systèmes multicanaux, chaque thermostat est
pourvu d'un code "adresse" qui lui est propre. Des thermostats ayant
des adresses différentes peuvent fonctionner simultanément sans
interférences afin de contrôler des zones distinctes. Dans le but de
mémoriser l'adresse du thermostat dont on veut recevoir les signaux,
il faut réaliser la procédure d'autoapprentissage décrite ci-après.
On peut répéter plusieurs fois cette opération. La nouvelle adresse
remplacera celle enregistrée
Procédure d'autoapprentissage
- Alimenter le récepteur: La DEL
secondes durant la phase d'initialisation.
- Activer le mode "test" dans le thermostat simple ou
programmable émetteur, celui-ci émet alors en continu une
commande d'allumage suivie d'une commande d'arrêt toutes les
deux secondes. Activer le mode "test" dans un seul thermostat
à la fois. Il est conseillé de garder l'émetteur dans la même pièce
que le récepteur à au moins un mètre de celui-ci.
- Appuyer durant une seconde le bouton d'autoapprentissage
De cette manière, la procédure d'autoapprentissage est activée
en Fig. 1)
et la DEL jaune du récepteur clignote rapidement.
- Dès qu'une commande de test est reçue, la DEL restera allumée
en jaune de manière fixe, et restera ainsi pendant 7 secondes.
Pendant ce temps, le module continue à recevoir les commandes
de test, et rappelle uniquement le signal reçu avec une intensité
supérieure. De cette manière, le signal provenant du
transmetteur le plus proche sera mémorisé, ce qui évitera
d'apprendre des adresses de transmetteurs éventuels dans des
tests étrangers au système.
- Une fois les 7 secondes écoulées la DEL clignote suivant la
séquence rouge-vert-rouge-vert afin d'indiquer la réalisation de
la sauvegarde de l'adresse du transmetteur.
- Le récepteur revient au fonctionnement normal et le relais de
sortie commencera soudainement à s'activer et se désactiver
toutes les deux secondes, en suivant les commandes données
par le transmetteur en mode " Test ". Avec la fonction " Test ",
il est conseillé de vérifier l'intensité du signal reçu en mettant le
transmetteur dans la position souhaitée. Ne pas tester plusieurs
transmetteurs en même temps, afin d'éviter de fausses indications
dues à la superposition des signaux.
- Après avoir vérifié que l'intensité du signal est satisfaisante, on
peut procéder à l'installation définitive mécanique et électrique.
Vérification de l'intensité du signal
Le dispositif affiche de manière continue l'intensité du signal radio
reçu. Cela simplifie l'installation et la mise au point du système
entier et permet en plus de faire une vérification instantanée des
qualités des communications radio. L'indication de l'intensité du
signal est affichée par la DEL, qui peut s'allumer en vert, jaune ou
rouge selon la qualité du signal radio reçu :
Verte : le signal reçu est bon ou optimum, communication radio
fiable.
Jaune : le signal reçu est suffisant.
Rouge : le signal reçu est faible, communication radio non fiable.
L'état de sortie de l'actionneur éteint est signalé avec la DEL
correspondante faiblement allumée plutôt qu'éteinte. De cette
manière, il est toujours possible de contrôler la qualité du signal radio.
Le récepteur affiche deux types de qualité du signal sur la DEL :
- Analyse immédiate de la dernière commande reçue.
en Fig. 1) - Analyse à long terme des commandes reçues.
Normalement, sur les DEL est affichée l'analyse " à long terme ",
qui est une évaluation de la quantité des commandes correctes
reçues en l'espace des 90 dernières minutes de fonctionnement. Si
pendant les 90 dernières minutes aucune commande de l'émetteur
n'a été reçue, la LED arrêtera d'indiquer l'analyse "à long terme"
et indiquera l'anomalie "communication radio absente" en
Via del Commercio, 9/11. 36065 Mussolente (VI)
Tel.: +39.0424.567842 - Fax.: +39.0424.567849 - http://www.seitron.it - e-mail: info@seitron.it
ou en 24V . À
et 230V dans le respect des normes en vigueur.
précédemment.
C clignote pendant quelques
1
clignotant en rouge. L'évaluation est enregistrée de manière non-
volatile, de sorte que vous pouvez vérifier l'état de communication
de chaque canal même après une panne de courant. À l'instant où
une commande radio est reçue, la DEL de sortie s'éteint durant un
bref instant et se rallume juste après. Lors du rallumage durant un
bref instant, la DEL affichera l'analyse immédiate de la dernière
commande reçue, qui est proportionnelle à l'intensité du signal
radio reçu. Si le transmetteur est en mode "Test", la DEL sur le
récepteur relais affichera toujours et uniquement l'analyse "
immédiate ", de manière à pouvoir évaluer immédiatement si on
peut procéder à l'installation mécanique. Si l'intensité du signal
n'est pas acceptable, changer la position du récepteur ou
éventuellement du transmetteur ou bien évaluer la possibilité
d'installer un dispositif répétiteur (DAPF84), celui-ci redoublera la
portée des commandes radio. Se rappeler qu'autant le
transmetteur que le récepteur doivent être montés éloignés des
objets métalliques ou des parois renforcées avec du métal, car cela
pourrait affaiblir les signaux radio.
REMARQUE: La DEL peut clignoter afin d'indiquer une anomalie
du système; dans ce cas, la couleur de la DEL a une signification
différente (voir le paragraphe "État des sorties de l'actionneur").
PILOTAGE MANUEL DE LA SORTIE
A fin de tester l'installation, on peut forcer manuellement la
commutation du relais de sortie en appuyant sur la touche de
pilotage manuel (B) Fig.1. Plusieurs pressions sur la touche
indiqueront en séquence les états suivants :
Réception radio Manuel ON Manuel OFF 
Réceptionradio : le relais est piloté normalement selon les
commandes radio reçues.
Manuel ON : l'activation du relais de sortie est forcée par la
touche de pilotage manuel.
Manuel OFF : la désactivation du relais de sortie est forcée par
la touche de pilotage manuel.
Les états Manuel ON e Manuel OFF se désactiveront
automatiquement après environ 5 heures et le dispositif reviendra à
une réception normale des commandes radio. Les états Manuel ON et
Manuel OFF se désactivent automatiquement aussi dans le cas où le
mode test est activé sur le transmetteur. Si aucune adresse radio n'a
été apprise par le récepteur, les états Manuel ON et Manuel OFF ne
s'arrêteront pas automatiquement et resteront actifs jusqu'à la
prochaine pression sur la touche de pilotage manuel. Quand le canal
est en pilotage manuel la DEL clignote lentement en vert, un
clignotement toutes les 2 secondes. La DEL peut clignoter de deux
A .
façons différentes selon l'état du relais de sortie. Si la sortie est
désactivée, la DEL restera normalement éteinte avec l'émission d'un
bref signal lumineux, alors que si la sortie est active, la DEL restera
normalement allumée et s'éteindra brièvement.
TYPE DE RÉGULATION DE LA SORTIE
Le récepteur est réglé à l'origine pour une régulation avec relais de
sortie type ON/OFF et hystérésis prédéfinie. On peut modifier le
type de régulation et choisir une régulation proportionnelle de type
PWM (modulation de la largeur d'impulsion). De façon générale on
peut régler le type de régulation de la sortie et les paramètres
associés au type de régulation choisie. Par exemple, on peut
modifier l'hystérésis de la régulation ON/OFF ou bien la bande
proportionnelle de la régulation PWM. Pour régler le type de
régulation, il faut utiliser un thermostat transmetteur avec écran
(ex.: TRD01B, TRD02B, DCW01B) qui possède un menu de
configuration grâce auquel on peut personnaliser les paramètres
relatifs au type de régulation qui seront transmis au récepteur et
enregistrés durant la procédure de Test. On peut configurer le type
de régulation même si on utilise un thermostat non configurable (ex.
DTPF85BC). En effet il est possible d'apprendre l'adresse et de
configurer la sortie avec un thermostat à écran configurable et
successivement on apprend l'adresse du thermostat non configurable
de l'installation définitive. Le récepteur enregistre et maintient la
configuration de la sortie du thermostat configurable avec écran
même après l'apprentissage avec le thermostat non configurable. Si
la sortie a été personnalisée et on veut revenir à la configuration ON/
OFF d'origine, il faut réinitialiser les paramètres de défaut.
RESET DEFAULT D'ORIGINE
La procédure de réinitialisation des paramètres à leur valeur
d'origine efface la mémoire non volatile du dispositif éliminant
ainsi toute adresse apprise durant la procédure d'auto-acquisition
et reportant la configuration de sortie au type ON/OFF avec
hystérésis prédéfinie. Pour exécuter cette procédure il faut:
- Couper l'alimentation.
- Appuyer et maintenir la pression sur les deux touches
- Rétablir l'alimentation.
- Attendre le clignotement de la DEL
- Relâcher les touches.
RÉSOLUTION DES PROBLÈMES
SYMPTÔME: Le récepteur ne donne pas de signes de vie.
CAUSE PROBABLE: Il n'y a pas de tension d'alimentation.
SOLUTION: Contrôler
Normalement, la DEL peut rester éteinte,
et .
A B
C .
la connexion au secteur.
- FRANÇAIS -
