REMARQUES IMPORTANTES CONCERNANT LA MESURE
Avertissement relatif à la tension électrique
Il existe un risque d'électrocution en cas de mauvaise
manipulation de l'appareil de mesure !
Veuillez respecter les consignes suivantes avant chaque mesure
de tension :
• Ne jamais appliquer entre les bornes ou entre les bornes et
la terre une tension dépassant la tension nominale
indiquée de l'appareil de mesure (voir impression sur le
boîtier).
• Vérifiez si les pointes et les fils de mesure sont
endommagés et s'il y a continuité. Remplacez les pointes
et les fils de mesure endommagés
• Vérifiez l'isolation des douilles de l'appareil de mesure.
• Avant la mise en service, contrôlez le fonctionnement de
l'appareil sur une source de tension connue, comme une
source de tension 230 V connue et sure, ou sur une pile
9 V connue et sure.
• Raccordez d'abord le cordon de mesure relié à la masse,
puis le cordon de mesure sous tension. Enlevez les
cordons de mesure dans l'ordre inverse, c'est-à-dire
déconnectez d'abord le fil de mesure sous tension.
• Avant chaque mesure de tension, assurez-vous que
l'appareil de mesure ne se trouve pas sur la plage de
mesure de courant.
• Si l'appareil indique immédiatement après le raccordement
à l'objet de mesure un dépassement de la plage de
mesure (OL), mettez d'abord le circuit électrique de l'objet
à mesurer hors tension puis déconnectez sans attendre la
pointe de mesure de l'objet à mesurer.
• Ne mettez pas un moteur en marche, n'arrêtez pas un
moteur pendant que vous effectuez une mesure sur son
circuit. Les pics de tension provoqués par sa mise en
marche ou son arrêt peuvent endommager l'appareil de
mesure.
8

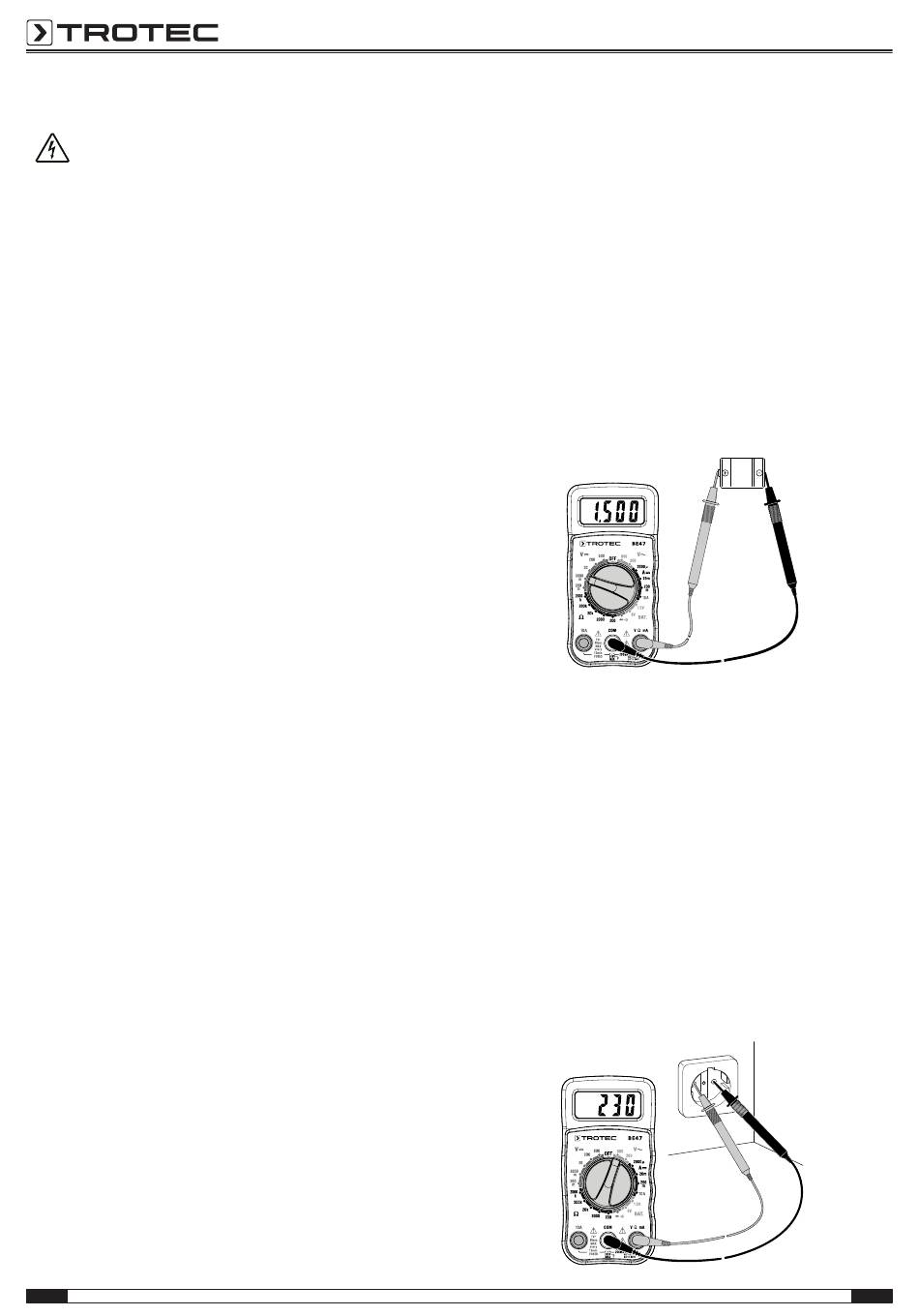

Mesure de tension continue
1. Placez le sélecteur rotatif (2) sur la plage V DC la plus
élevée ((17), 600 V DC).
2. Branchez la fiche de la pointe de mesure noire dans la
douille COM (4) et celle de la pointe de mesure rouge dans
la douille V/Ω/mA (3).
3. Connectez les deux pointes de mesure à l'objet à mesurer
en respectant la polarité (noir au -, rouge au +).
ð Le signe moins (-) s'affiche sur l'écran devant la valeur
de mesure lorsque la tension d'entrée est négative.
ð La valeur mesurée s'affiche à l'écran.
4. Placez le sélecteur rotatif (2) sur la position la plus proche
de la valeur lue. Elle ne doit toutefois pas être inférieure à
cette dernière.
ð La valeur mesurée s'affiche à l'écran.
Exemple :
Mesure de tension alternative
1. Placez le sélecteur rotatif (2) sur la plage de mesure V AC
souhaitée (12).
2. Branchez la fiche de la pointe de mesure noire dans la
douille COM (4) et celle de la pointe de mesure rouge dans
la douille V/Ω/mA (3).
3. Connectez les deux pointes de mesure à l'objet à mesurer
en respectant la polarité (noir au -, rouge au +).
ð Le signe moins (-) s'affiche sur l'écran devant la valeur
de mesure lorsque la tension d'entrée est négative.
ð La valeur mesurée s'affiche à l'écran.
4. Placez le sélecteur rotatif (2) sur la position la plus proche
de la valeur lue. Elle ne doit toutefois pas être inférieure à
cette dernière.
ð La valeur mesurée s'affiche à l'écran.
Exemple :
multimètre BE47
FR
