Test de diode
Avertissement relatif à la tension électrique
Avant les mesures de résistance, de continuité
(passage) ou de diode, coupez le courant du circuit
électrique et déchargez tous les condensateurs.
Cette fonction permet de tester le passage et la fonction de
blocage des semi-conducteurs.
1. Placez le sélecteur rotatif (2) sur la position
2. Branchez la fiche de la pointe de mesure noire dans la
douille COM (4) et celle de la pointe de mesure rouge dans
la douille V/Ω/mA (3).
3. Connectez les pointes de mesure à la diode.
ð 400 mV à 700 mV : le composant est en ordre.
ð Valeur de mesure 1 : diode bloquée
ð OL : polarité inversée. Inversez les pointes de mesure
aux contacts de la diode.
ð OL, même après inversion des pointes de mesure :
circuit ouvert
ð Valeur proche de 0 mV : court-circuit

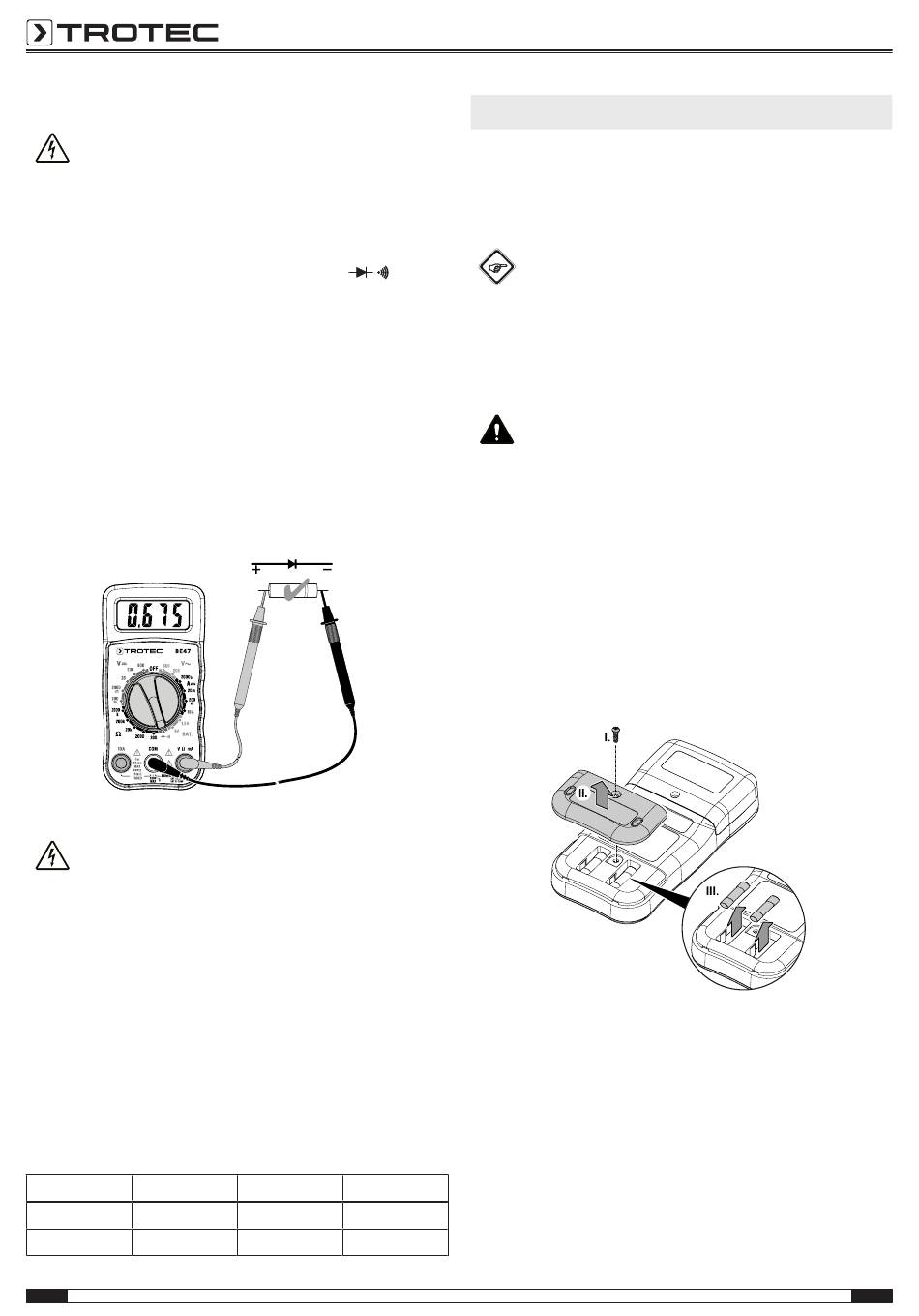

Exemple :
Test de pile
Danger
Ne vérifiez pas les piles lorsqu'elles sont insérées dans
l'appareil. Il est nécessaire de retirer les piles avant de
pouvoir effectuer le contrôle.
1. Placez le sélecteur rotatif (2) sur la plage de mesure BAT
souhaitée (14). Utilisez la position 1,5 V pour 'AAA', 'AA',
'C', 'D' et les autres piles 1,5 V. Utilisez la position 9 V pour
les piles bloc prismatiques 9 V.
2. Branchez la fiche de la pointe de mesure noire dans la
douille COM (4) et celle de la pointe de mesure rouge dans
la douille V/Ω/mA (3).
3. Placez la pointe de mesure noire sur le pôle négatif de la
pile. Placez la pointe de mesure rouge sur le pôle positif de
la pile.
ð La valeur mesurée s'affiche à l'écran.
Type de pile
Bonne
Pile 1,5 V
>1,35 V
Pile 9 V
>8,2 V
10
(15).
Faible
Mauvaise
1,22 à 1,35 V <1,22 V
7,2 à 8,2 V
<7,2 V
Maintenance et réparation
Remplacement des piles
Un changement de piles est requis lorsque l'affichage de la pile
clignote ou qu'il est impossible d'allumer l'appareil (voir le
chapitre Insertion des piles).
Info
Lorsque les piles sont faibles, les valeurs affichées
peuvent être imprécises ou fausses. Dans ce cas,
n'utilisez plus l'appareil de mesure et remplacez les
piles sans délai.
Remplacement des fusibles
Attention
Éteignez l'appareil et débranchez les pointes de
mesure des douilles avant d'ouvrir l'appareil !
Remplacez toujours un fusible interne par un fusible du
même type, jamais par un fusible pour une intensité
plus élevée ni par un montage provisoire. Les
conséquences peuvent en être un risque d'accident, la
destruction de l'appareil et l'annulation de la garantie.
Remarque
Remplacez toujours par des fusibles du même type !
1. Desserrez la vis du compartiment à fusibles (I.) et enlevez
le couvercle du compartiment à fusibles (II.).
2. Retirez le fusible défectueux (III.).
multimètre BE47
FR
