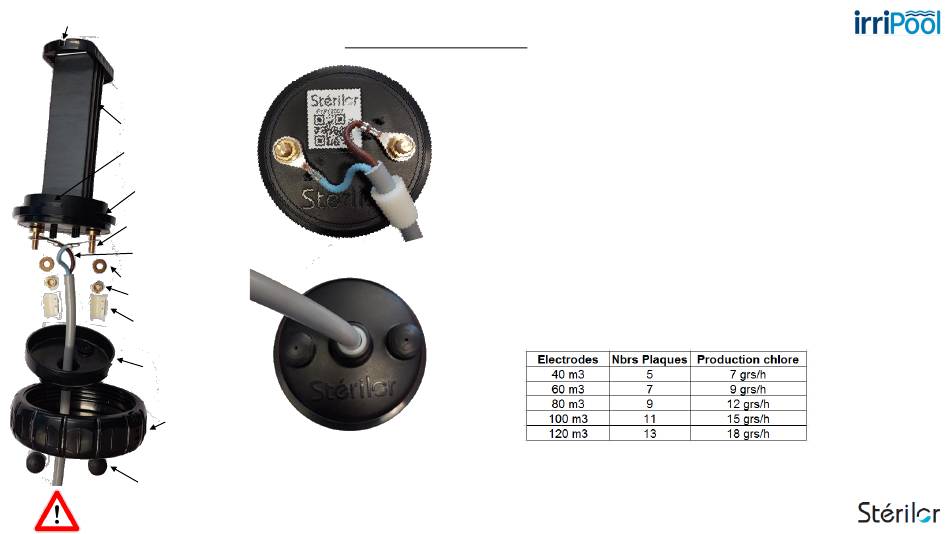

Détrompeur N° 1
Electrode
Détrompeur N° 2
Joint
Bornes
Câble électrode
Rondelles
Ecrous M6
Serre câble
Cache borne
Ecrou PVC
Cabochons
Ne pas oublier de programmer votre coffret en fonction de l'électrode installée (voir page 15)
Installation de l'électrode
Nota : l'électrode est fournie indépendamment du boitier
Passer le câble d'électrode à travers l'écrou PVC (attention au sens de vissage)
Mettre les cosses du câble sur les bornes de l'électrode (pas de sens)
Mettre les rondelles laiton
Visser les écrous laiton M6 (serrage entre 4 Nm et 6 Nm)
Contrôler la présence du joint sur la plaque d'électrode
Positionner l'électrode dans le vase
Attention: 2 détrompeurs prévus pour un bon positionnement
Positionner et serrer l'écrou (serrage manuel)
Mettre en place le serre-câble conique sur la gaine du câble (attention au sens)
Positionner le cache-borne
Mise en place et serrage manuel des 2 cabochons
Tirer légèrement sur le câble pour positionner le serre câble
Si installation de l'électrode sur le vase en position L, retirer le déflecteur du vase
Production validée suivant à la D.T.P. N°15
12
