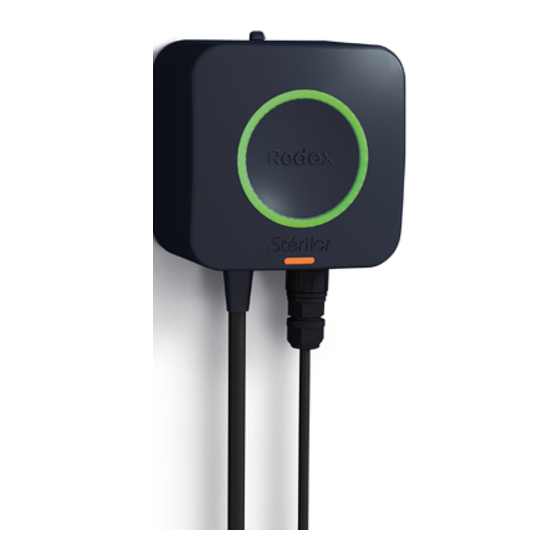

Sommaire des Matières pour Sterilor XP Redox
- Page 1 Notice d’installation Stérilor XP Redox et d’utilisation...
-
Page 2: Table Des Matières
1.3 | Caractéristiques techniques ............... 4.7 | Calibration de la sonde en 1 point ........... 1.4 | Principe de fonctionnement du Stérilor XP Redox ......4.8 | Réglage de la consigne ..............1.5 | Possibilités de configuration du vase et des modules ...... -
Page 3: Découverte De L'appareil
Optez pour un traitement complet tout de suite ou bien faites-le évoluer au gré de vos envies et de votre budget. Les modules Stérilor XP sont autonomes, complémentaires, interconnectés entre eux en Bluetooth. Stérilor XP Sel Stérilor XP Connect Stérilor XP Stérilor XP Stérilor XP Redox Température Stérilor XP Redox... -
Page 4: Normes Et Réglementations
• Longueur du câble d’alimentation : 1,80 m • Plage de température ambiante : 0 °C < t °C < +55 °C • Longueur du câble de sonde Redox : 5,00 m • Indice de protection : IP66 • Alimentation électrique : 230 VAC Stérilor XP Redox... -
Page 5: Principe De Fonctionnement Du Stérilor Xp Redox
Le Stérilor XP Redox permet de réguler l’électrolyseur Stérilor XP Sel. La sonde Redox permet de détecter le désinfectant produit par l’électrolyseur. Le Stérilor XP Redox est pilotable et paramétrable uniquement avec l’application Stérilor XP. Le Stérilor XP Redox communique en Bluetooth avec l’électrolyseur XP (pas de câblage nécessaire entre les boîtiers). -
Page 6: Possibilités De Configuration Du Vase Et Des Modules
1 Découverte de l’appareil Possibilités de configuration du vase et des modules 1.5 | La cellule Stérilor doit être installée tête de raccordement vers le bas Stérilor XP Redox... -
Page 7: Accessoires Disponibles En Option
KAQ4030 KAQ4107 Vanne avec raccords Module 2 portes-accessoires Module 5 portes-accessoires avec raccords Ø 50 mm et Ø 63 mm avec raccords Ø 50 mm et Ø 63 mm pour vidange ou prélèvement pour une analyse de l’eau KAQ4103 KAQ4104 KAQ4279 Stérilor XP Redox... -
Page 8: Préconisations Concernant La Qualité De L'eau
Norme NF EN 16713-3 Potentiel hydrogène pH entre 6,8 et 7,6 Alcalinité T.A.C. entre 80 et 150 ppm Dureté TH entre 150 et 250 ppm Chlore libre entre 0,3 et 1,5 ppm Stabilisant Maxi 30 mg/l Entre 3,5 et 5 g/l Stérilor XP Redox... -
Page 9: Préconisations Du Fabricant
• Utiliser l’eau du réseau de ville pour le remplissage du bassin. • Pas de remplissage avec de l’eau de forage, de puits ou de pluie. • Contrôler la qualité de l’eau avant la mise en place de votre Stérilor XP Redox • Contrôler IMPÉRATIVEMENT... -
Page 10: Le Stabilisant
• Si la vidange du bassin est nécessaire, respecter les préconisations requises par votre fabricant de piscine. • Ne pas utiliser de stabilisant pour une piscine intérieure ou avec un abri. Stérilor XP Redox... -
Page 11: Installation De L'appareil
3 vis et 3 chevilles pour l’installation du coffret Coffret régulation Redox Module 2 portes-accessoires Notice Support mural avec le câble avec ses raccords (Ø 50 mm et Ø 63 mm) d’alimentation 230 VAC Porte-sonde et joint Solution étalon 470 mV Sonde Redox et bouchon Stérilor XP Redox... -
Page 12: Le Matériel Nécessaire Pour L'installation
• Un crayon • Une scie • Toile à poncer pour ébavurer (grain fin) • Décapant PVC • Colle PVC/ABS haute performance • Chiffon • Perceuse + foret Ø 5 mm • Tournevis cruciforme • Pince à dénuder Stérilor XP Redox... -
Page 13: Possibilité 1 : Installation Du Module 2 Accessoires
Bonde de fond Coffret de filtration Pompe à chaleur Filtre 230 VAC Collecteur Pompe Vers égout Skimmers DEUX CHOIX D’INSTALLATIONS DE LA SONDE REDOX : • Soit sur le module indépendant • Soit raccorder avant le vase d’électrolyse Stérilor XP Redox... -
Page 14: Possibilité 2 : Installation Du Module 2 Accessoires
Bonde de fond Coffret de filtration Pompe à chaleur Filtre Bypass 230 VAC Collecteur Pompe Vers égout Skimmers DEUX CHOIX D’INSTALLATIONS DE LA SONDE REDOX : • Soit sur le module indépendant • Soit raccorder avant le vase d’électrolyse Stérilor XP Redox... -
Page 15: Installation Du Module Indépendant 2 Accessoires
à l’horizontale - soit à la verticale, tête de sonde vers le bas, - soit à l’horizontale (90°). • Conserver le flacon de protection de la sonde, il est utile pour assurer son hivernage Attention : pointe or fragile. Stérilor XP Redox... -
Page 16: Installation Du Module 2 Accessoires Raccordé Au Vase D'électrolyse
• Conserver le flacon de protection de la sonde, il est utile pour assurer son hivernage Attention : la sonde Redox doit être installée : - soit à la verticale, tête de sonde vers le bas, - soit à l’horizontale (90°). Attention : pointe or fragile. Stérilor XP Redox... -
Page 17: Installation Du Coffret
• L orsquelapompedefiltrationestàl’arrêt,leRedoxdoitêtreégalementà l’arrêt Raccordement électrique du coffret : Niveau personnel habilité pour le raccordement électrique. Couper l’alimentation électrique avant de faire le raccordement. Coffretdefiltrationenmonophasé Coffretdefiltrationentriphasé Alimentation Alimentation coffret Redox coffret Redox 230 VAC 230 VAC DANGER ÉLECTRIQUE Stérilor XP Redox... -
Page 18: Raccordement De La Sonde Redox
2 Installation de l’appareil Raccordement de la sonde Redox 2.8 | • R accorderleconnecteurBNCdelasondeauconnecteurBNCduboîtier. • P ositionnerlaBNCSondeenfacedelaBNCBoîtier. • Serrerl’écroumanuellement. • Nepasutiliserd’outilpourleserrage. BNC de la sonde Redox Écroudeserrage BNCduboîtier Stérilor XP Redox... -
Page 19: Mise En Place De L'application Stérilor Xp
N.B. : le pilotage des appareils XP 3.1 | par l’application mobile STÉRILOR XP requiert OBLIGATOIREMENT un Smartphone connecté à Internet. SIMPLE FONCTIONNELLE INTUITIVE Stérilor XP ERGONOMIQUE Connect Stérilor XP Température Stérilor XP Stérilor XP Stérilor XP Redox Stérilor XP Redox... -
Page 20: Téléchargement De L'application Stérilor Xp
L’application Stérilor XP est disponible sur Google Play et App Store. Vous pouvez la télécharger… Stérilor XP AS Pool À partir de la version Android 7.0 QR Code pour le téléchargement de l’application Stérilor XP À partir de la version iOS 10.0 Stérilor XP Redox... -
Page 21: Fonctionnement Sans Stérilor Xp Connect
3 Mise en place de l’application Stérilor XP Fonctionnement sans Stérilor XP Connect 3.3 | Pilotage local des appareils avec le Bluetooth d’un téléphone connecté à internet. Stérilor XP Redox... -
Page 22: Fonctionnement Avec Stérilor Xp Connect
3 Mise en place de l’application Stérilor XP Fonctionnement avec Stérilor XP Connect 3.4 | Pilotage distant des appareils par le Wi-Fi de la Box via un téléphone connecté à internet. Stérilor XP Redox... -
Page 23: Création D'un Compte Installateur Ou Utilisateur
Saisir un mot de passe en Si vous êtes un Lire et valider les conditions Créer un compte demandées respectant les consignes professionnel, cocher la Stérilor. case puis renseigner le Nom de la société et N° de Siret Valider l’inscription Stérilor XP Redox... -
Page 24: Création D'un Compte Piscine
Vous pouvez autoriser des personnes à utiliser l’application Stérilor XP pour votre piscine. Suivre les étapes : Créer une piscine Saisir le nom de votre Accès à la Home Page Appuyer sur Appuyer sur piscine Notice d’utilisation Informations Valider la création Stérilor XP Redox... -
Page 25: L'adresse De Ma Piscine
Appuyer sur le symbole Cliquer sur Adresse Les informations météo Saisir l’adresse du lieu de la L’adresse est identifiée sur piscine l’application sont indiquées Accès aux prévisions météo Sélectionner l’adresse. Cette adresse permet une du jour localisation de la piscine. Stérilor XP Redox... -
Page 26: Mon Bassin/Mes Équipements
Stérilor XP par rapport à la configuration de la piscine. Appuyer sur le symbole Sélectionner Mes équipements Sélectionner Mon bassin Renseigner les informations Renseigner les informations demandées (informations demandées (informations concernant concernant la piscine) la filtration et la couverture) Enregistrer Enregistrer Stérilor XP Redox... -
Page 27: Installation Appareil/Application Stérilor Xp
Ajouter un nouvel appareil l’appareil à appairer (4 chiffres) indiqué connecté sur le dessous du coffret et Continuer Retour à la Home Page Le coffret est maintenant appairé. Vous êtes sur la Home Page de l’application Stérilor XP. Stérilor XP Redox... -
Page 28: Appairage D'un Autre Coffret À L'application
Ajouter un nouvel appareil (4 chiffres) indiqué connecté sur le dessous du coffret et Continuer Sélectionner l’appareil à Retour à la Home Page appairer Le coffret est maintenant appairé. Vous êtes sur la Home Page de l’application Stérilor XP. Stérilor XP Redox... -
Page 29: Identification De La Sonde Installée
Le flash du QR Code permet n’avez pas à flasher le QR code. d’associer la sonde Redox à son coffret. Lorsque le flash du QR Code sonde est réalisé, l’étalonnage de la sonde est nécessaire. Stérilor XP Redox... -
Page 30: Paramétrage
Consigne supérieur à ce réglage, une alerte vous sera Puis Enregistrer Puis Enregistrer Calibrer la sonde envoyée via l’application Appuyer sur Réglage Cette alerte est auto-acquittable lorsque la mesure Redox revient dans la zone autorisée Puis Enregistrer Stérilor XP Redox... -
Page 31: Calibration De La Sonde Redox
• Calibration manuelle Asservissement Électrolyseur • Calibration en 1 point Alerte basse Alerte haute Pour une précision de mesure Consigne optimum, nous vous préconisons Calibrer la sonde d’utiliser la calibration en 1 point Appuyer sur Réglage Stérilor XP Redox... -
Page 32: Calibration Manuelle De La Sonde
Remplacer ou non (si remplacement de la la sonde REDOX sonde REDOX : flasher le QR Code présent sur la nouvelle sonde. Dans Attendre 60 secondes la ce cas, la calibration est obligatoire). validation de la valeur REDOX Stérilor XP Redox... -
Page 33: Calibration De La Sonde En 1 Point
Indiquer si la sonde a la sonde Redox Appuyer sur Mesurer été remplacée ou non Valider (si remplacement de la sonde REDOX : flasher le QR Code présent sur la nouvelle sonde. Dans ce cas, la calibration est obligatoire) Stérilor XP Redox... -
Page 34: Réglage De La Consigne
En attente de prise en Faire déplacer le point jaune sur le demi- Valider le réglage en compte sur l’appareil cercle. Régler la consigne souhaitée. maintenant la touche V pendant 5 secondes Consigne Lecture sonde programmée Consigne validée Redox Stérilor XP Redox... -
Page 35: Mon Compte Stérilor Xp
Vous pouvez supprimer un appareil de votre application (pour supprimer : Propriétaire ou Invité avec le Droit « Utilisateur avancé »). Appuyer sur le symbole Sélectionner Cliquer sur l’appareil Cliquer sur L’appareil est Gestion de mes appareils Supprimer concerné automatiquement supprimé de l’application Stérilor XP Redox... -
Page 36: Inviter Un Utilisateur
Créer une invitation Appuyer sur le symbole Créer une invitation Appuyer sur Sélectionner Gestion des utilisateurs Code d’invitation Choisir les droits autorisés Communiquer le code de (Rôle) 6 caractères à votre invité (caractères en majuscule à respecter) Valider Stérilor XP Redox... -
Page 37: Rejoindre Une Piscine
Saisir le code (6 caractères) Valider en appuyant sur Mes piscines de la piscine concernée transmis par le propriétaire Rejoindre (caractères en majuscule à respecter) Rejoindre une piscine Comment obtenir le code Rejoindre une piscine (voir page 36) Stérilor XP Redox... -
Page 38: Modifier Le Droit D'accès À Un Invité
• Niveau Utilisateur = modification des paramètres 1 niveau • Niveau Utilisateur avancé = accès à toutes les fonctionnalités Appuyer sur le symbole Sélectionner le nouveau Appuyer sur Sélectionner le nom de Gestion des utilisateurs droit l’utilisateur concerné Valider Stérilor XP Redox... -
Page 39: Transmission De La Gestion À Un Nouveau Propriétaire
Seul un invité déjà utilisateur de la piscine peut prétendre au statut de Propriétaire. Pour le professionnel ou le propriétaire actuel : Appuyer sur le symbole Appuyer sur Sélectionner Sélectionner le nouveau Gestion des utilisateurs Transférer la propriété propriétaire Valider. L’ancien propriétaire devient « Utilisateur avancé » Stérilor XP Redox... -
Page 40: Transmissions De La Gestion De La Piscine À Un Nouveau Propriétaire (Suite)
Seul un invité déjà utilisateur de la piscine peut prétendre au statut de Propriétaire. Pour le nouveau propriétaire : fermer et relancer l’application Stérilor. Appuyer sur le symbole Contrôler le nom du Vous avez l’accès pour propriétaire administrer de nouveaux utilisateurs Appuyer sur Gestion des utilisateurs Stérilor XP Redox... -
Page 41: Sélectionner Une Autre Piscine
Sélectionner une autre piscine 5.6 | Vous pouvez gérer plusieurs piscines avec le même compte. Particulier : maxi 3 piscines / Professionnel : illimité. Appuyer sur le symbole Appuyer sur Sélectionner la piscine Affichage de la piscine Mes piscines concernée sélectionnée Enregistrer Stérilor XP Redox... -
Page 42: Modifier Ou Déconnecter Mon Compte
Si une modification des informations du compte est nécessaire, Pour une déconnexion de votre compte, suivre les étapes à : suivre les étapes puis Appuyer sur le symbole Appuyer sur Modifier les informations Appuyer sur Valider la déconnexion Gérer Déconnexion Enregistrer Stérilor XP Redox... -
Page 43: Informations De Mon Installation
Mentions Légales. C.G.U. Conditions générales d’utilisation. Permet d’accéder et de lire toutes les informations légales. Notices d’utilisations Accès à toutes les notices de la Gamme Stérilor XP. Mises à jour régulières pour être informé de l’évolution du produit. Stérilor XP Redox... -
Page 44: Le Mode Démonstration
La Home Page est en Valider l’accès à la démo mode démonstration. Vous pouvez visualiser les Après la Démo, vous devrez Ouvrir à nouveau différents menus. à nouveau accéder à votre votre accès personnel Sélectionner Quitter Démo compte Stérilor XP. Stérilor XP Redox... -
Page 45: Mises À Jour Des Softs De L'équipement Stérilor Xp (Sauf Connect)
Sélectionner Sélectionner l’appareil à Informations de la mise à jour Mise à jour des appareils mettre à jour Le coffret concerné par cette mise à jour télécharge le nouveau logiciel. La led du coffret clignote quelques secondes. Stérilor XP Redox... -
Page 46: L'assistance Aux Professionnels
Stérilor. Appuyer sur Générer un code Possibilité de prendre la main à distance sur l’application. Transmettre le code au Arrêter la connexion Possibilité de visualiser technicien Stérilor l’installation à distance. Stérilor XP Redox... -
Page 47: États Et Anomalies
INFORMATIONS • Si équipé d’un Stérilor XP Connect, l’historisation est permanente, possibilité de revenir sur des dates antérieures et même jusqu’à l’origine de l’installation. • Si non équipé d’un Stérilor XP Connect, l’historisation est de 3 jours. Stérilor XP Redox... -
Page 48: Code Couleur Coffret : État De Fonctionnement
Vous avez lancé un étalonnage de La régulation Redox a atteint la Le Redox informe l’électrolyseur de la sonde. Suivre les instructions Mise sous tension du boîtier XP Redox. Détail consigne Redox programmée. produire pour atteindre la consigne. indiquées sur l’application. -
Page 49: Code Couleur Coffret : Diagnostics De Fonctionnement
Contrôler l’état Contrôler la bonne lecture du REDOX. Contrôler le réglage de vos alertes Ventiler le local si nécessaire. de la sonde. Si nécessaire, remplacer la sonde. Faire un étalonnage si nécessaire. REDOX mini et maxi. Auto Acquittable Stérilor XP Redox... -
Page 50: Entretien Et Garantie
• Contrôler l’état de la sonde Redox, de la BNC, du câble ainsi que la tête de sonde. HIVERNAGE : • Couper le disjoncteur 6A prévu pour le raccordement du Stérilor XP Redox au coffret de filtration. • Nettoyer, rincer la sonde à l’eau claire. L’essuyer délicatement. -
Page 51: Garantie De L'appareil
Tout renvoi de matériel pour expertise se fait en port payé. Le numéro de série de votre Stérilor XP Redox doit être indiqué sur votre facture par votre revendeur. Conserver votre facture d’achat afin de pouvoir faire valoir votre garantie. -
Page 52: Nous Contacter
ZAC de la Rouvelière - 72700 SPAY - FRANCE N° de série S.A.S. au capital de 300 000 € - SIRET 400 916 979 000034 - Code APE 2223Z - FR 314 0091 6979 © NextPool - Tous droits réservés - 2021 SR-12-284-1/06-2021 Stérilor XP Redox...
