2.9 Raccordement aspiration
et évacuation.
S1 = air en entrée
S2 = gaz brûlés en sortie
Fig. 2.8
Ceci bloque le fonctionnement de la chaudière en mode sanitaire et en mode chauffage et
sur l'afficheur on lit le code erreur "E08"; la remise en service aura lieu automatiquement
quand le contact du thermostat, une fois refroidi, se refermera.
Au cas où le thermostat ne pourrait pas être installé comme indiqué, l'installation au sol
devra être protégée par l'installation, en amont du thermostat, d'une soupape thermosta-
tique qui empêche l'envoi d'un flux d'eau trop chaude vers l'installation.
Pompe supplémentaire extérieure
Pour son raccordement électrique voir paragraphe 2.12 - Cavalier 5.
Soupape de zone
Pour son raccordement électrique voir paragraphe 2.12 - Cavalier 5.
Pour l'assemblage du conduit d'aspiration et évacuation des gaz brûlés, n'utilisez que
des composants homologués pour la chaudière.
Pour plus de précision consulter le manuel "Evacuation gaz brulés chaudière à condensation"
La chaudière est prévue pour un système d'évacuation des gaz brûlés coaxial ou un
système dissocié. La chaudière est prévue pour installation coaxiale 60/100. Pour pas-
ser au type 80/125, il faut placer un adaptateur 80/125. Consultez le «Manuel évacuation
gaz brûlés».

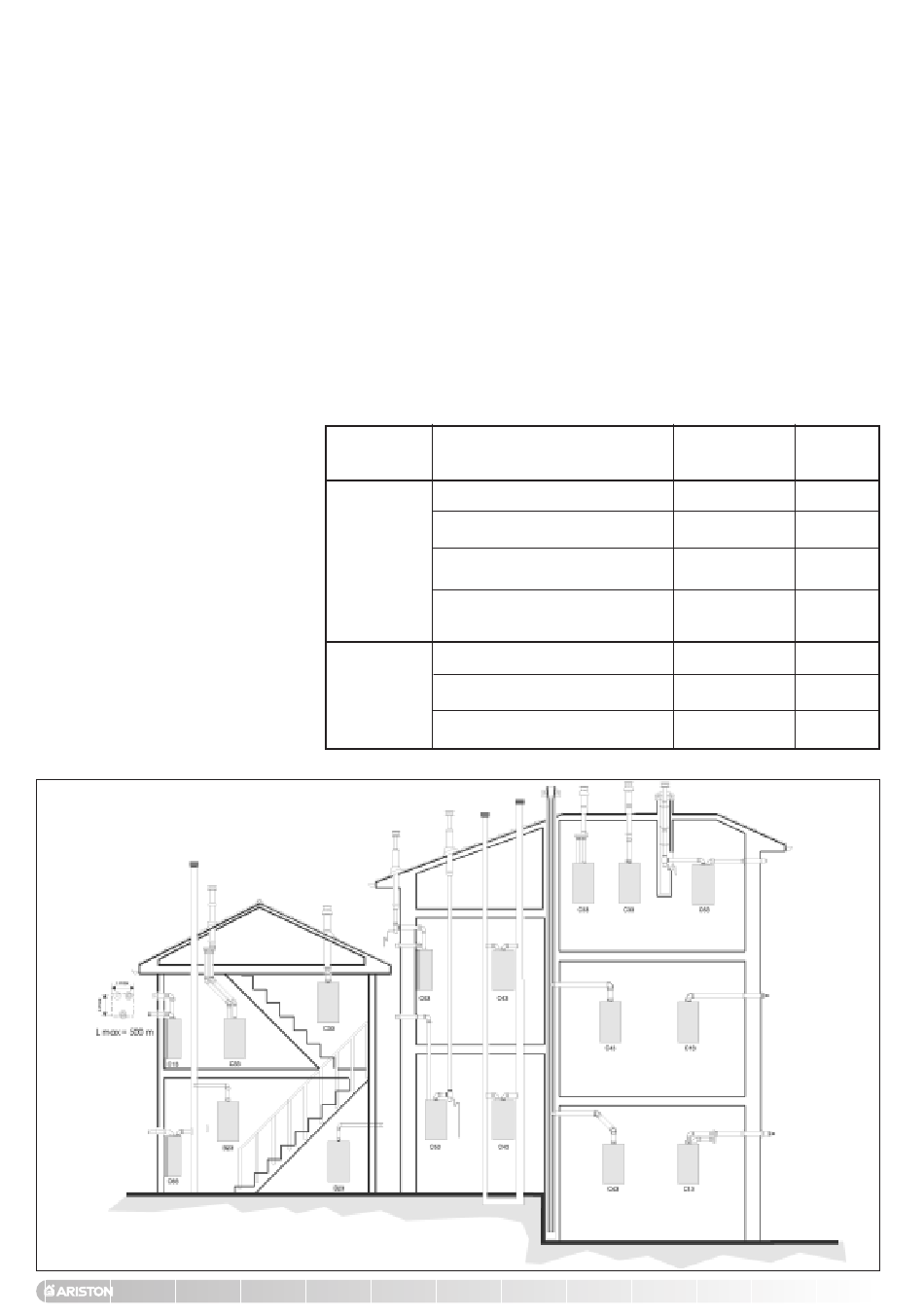

Le schéma ci-dessous montre plusieurs systèmes d'évacuation. Pour davantage de ren-
seignements sur les accessoires évacuation/aspiration, consultez notre manuel sur les
accessoires.
TABLEAU TYPES D'EVACUATION
Type d'évacuation
SYSTEMES
B 33 sortie gaz brûlés dans une che-
COAXIAUX
minée ou dans un conduit de fumée
B 33 sortie gaz brûlés dans une che-
minée ou dans un conduit de fumée
SYSTEMES
SEPARES
Développement
C 13 , C 33 , C 43
C 13 , C 33 , C 43
C 13 , C 33 , C 43
C 53 ,C 83
B 23
Diamètre
maximum
conduits
fumée/air (m)
(mm)
4
Ø 60/100
16
Ø 80/125
4
Ø 60/100
16
Ø 80/125
31 (S1=S2)
Ø 80/80
55 (S1+S2)
Ø 80/80
54 (S2)
Ø 80
7
