2.2 Principe de fonctionnement

échangeur thermique de sécurité
tuyère à combustion totale
chambre de carburation
l'air de post-combustion
l'air primaire de combustion
zone de combustion principale
régulateur à coulisse à une main
tubulure d'air de combustion

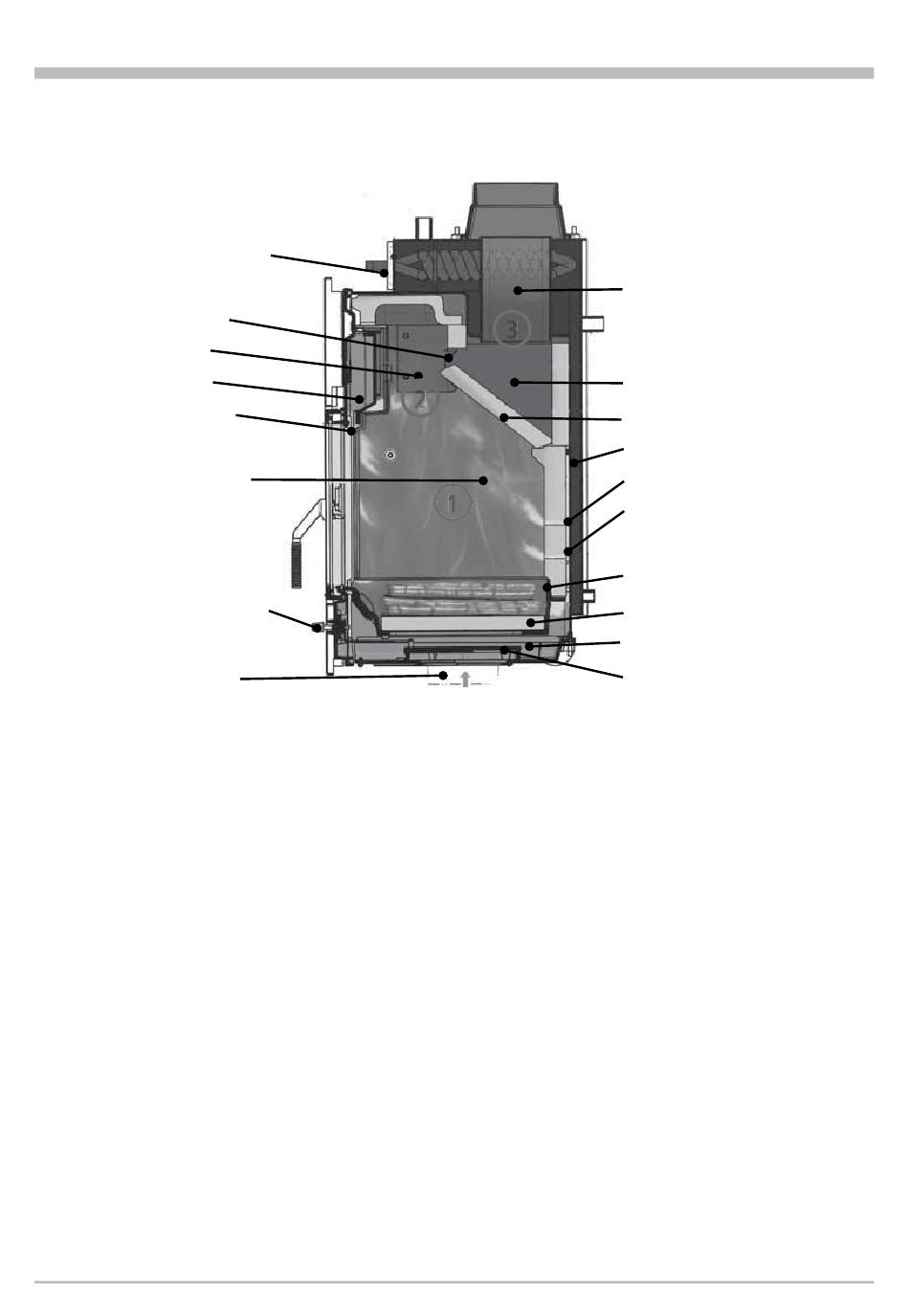

Ill.1 : Principe de combustion avec conduite double de l'air de combustion ; exemple BRILLANT H2 W
L'insert pour poêles en faience dispose d'un compartiment à combustion qui n'est pas muni de grillage et qui
est revêtis des briques de chamotte. La combustion des bûches s'effectue dans la zone principale à combustion
sur la dalle du fourneau. Après avoir allumé les bûches, l'air de combustion sera conduit, à l'aide du régulateur
à coulisse à une main, à la chambre de préchauffage qui se trouve au-dessous du lit du feu, passant par la
soupape d'aspiration. L'alimentation en l'air de combustion à l'intérieur du compartiment s'effectue à travers
de quatre niveaux.
L'air de combustion va dans une chambre d'air au-dessus de la porte du four en passant par les tuyaux de ré-
chauffage latéraux. De là, la plus grande partie, c'est-à-dire l'air primaire, est conduite verticalement par une
tuyère à fente vers les combustibles. La plus petite partie de l'air primaire est conduite dans le laboratoire par
les tuyères à fente de la zone inférieure des tuyaux de réchauffage latéraux, ainsi que par les tuyères à trous
dans la brique du fond arrière. Ainsi, elle assure constamment un dégazage effi cace. L'air de post-combustion
va à travers des tuyères à trous dans la chambre d'air au-dessus de la porte du four, en vue d'exploiter et de
préparer l'air de post-combustion: Dans la chambre de carburation, située dans la partie supérieure du labora-
toire, le gaz restant est préparé, comprimé, allumé et puis accéléré dans la tuyère à combustion totale. Dans la
zone de post-combustion s'effectue, aux températures très élevées, une combustion économique et à pollu-
tions réduites.
8
l'air de combustion
échangeur calorifi que d'eau
zone de post-combustion
brique défl ecteur
chemise d'eau
l'air de post-combustion- à l'arrière
l'air primaire de combustion-
à l'arrière
lit du feu
dalle de fourneau
chambre de préchauffage
soupape d'aspiration
