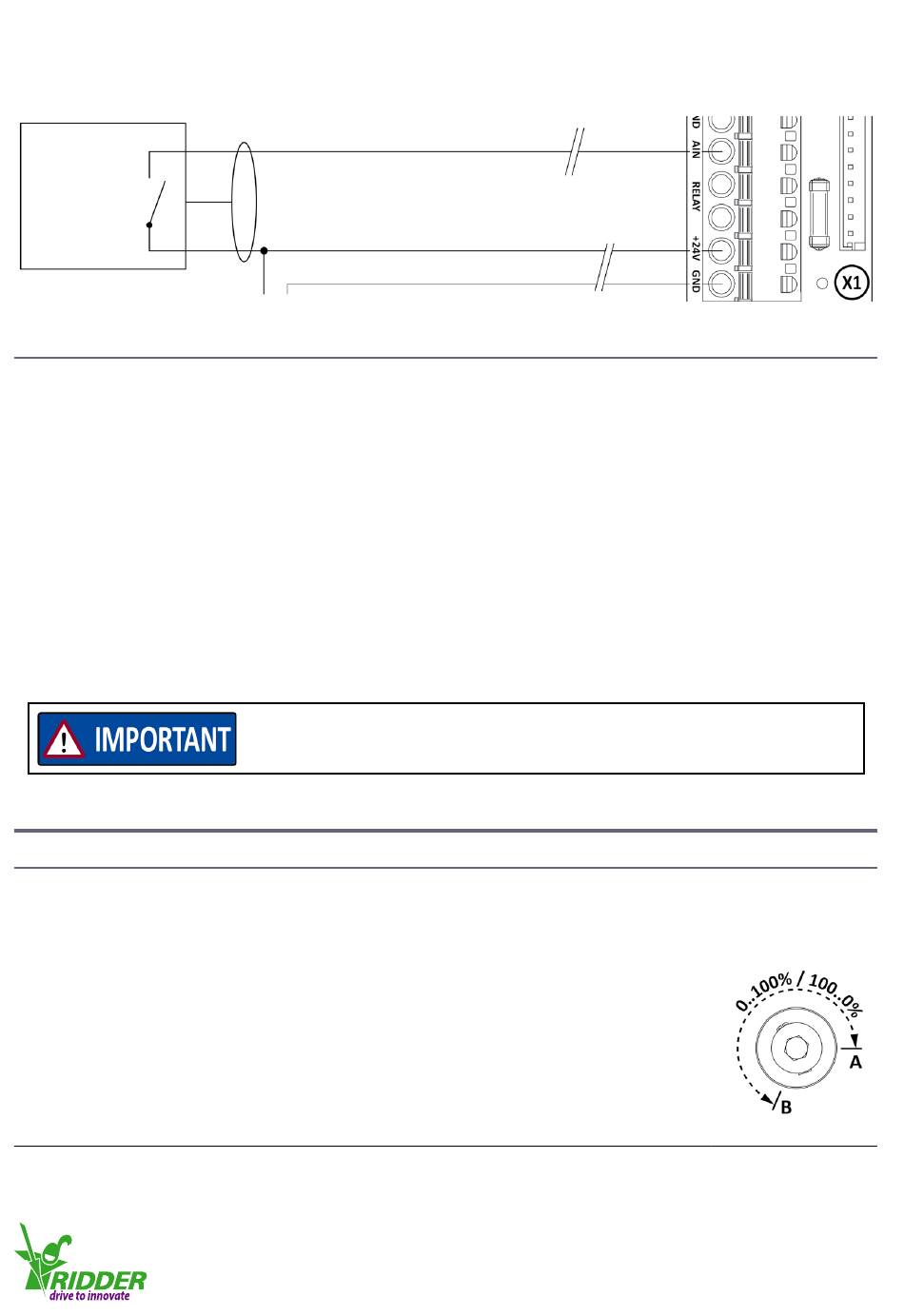

② COMMANDE MARCHE/ARRÊT (OO) 0-24 V
L'option 2 est de connecter AIN à la tension d'alimentation 24 V DC à l'aide d'un contact auxiliaire
(X4). Voir §6.5 pour les signaux de commande et la position d'urgence.
OO (option)
X4
0 V / 24 V
5.7 OPTION - Schéma de câblage : Contact d'alarme (AL)
Le RLD200 Modbus est équipé d'un contact d'alarme permettant au RLD200 Modbus de relayer
une condition d'alarme. Le contact d'alarme est en mesure de commuter un courant de 24 V AC/DC
jusqu'à 1 A.
En "mode de fonctionnement", le contact d'alarme commutera dans les conditions suivantes :
• Une surcharge mécanique du RLD200 Modbus.
• Une surcharge thermique du RLD200 Modbus.
• La perte de la communication Modbus.
Remarque : Étant donné que le contact d'alarme commute toujours en parallèle avec la LED B, le
contact d'alarme commutera selon le code de clignotement de la LED B, lorsque le RLD200 Modbus
est en "mode d'apprentissage".
6.1 Apprentissage - Conditions et points de départ
Les conditions et les critères suivants s'appliquent à l'apprentissage du RLD200 :
Séquence
d'apprentissage
Signal de commande 0-10 V DC
Blindage
Tension d'alimentation 24 V DC
Connectez le contact d'alarme du RLD200 Modbus à un circuit
6. INSTRUCTIONS DESTINÉES À L'UTILISATEUR
Vous pouvez effectuer l'"apprentissage" de la position
finale A à la position finale B et vice versa.
Le paramètre par défaut de la 1ère position finale
programmée (A ou B) est 0% (2e position finale =
100%).
Ce paramètre peut être inversé sur 100% (2e position
finale = 0%). Voir §7.1 "Paramètres Modbus".
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
AIN(0-10 V)
d'alarme !
Ridder Drive Systems
16
+24 V
GND
