Informations destinées aux installateurs
11.14 Couvercles de revêtement et isolation
f Si le raccord d'évacuation des fumées est vers le haut, dégager l'orifice prédécoupé au niveau du couvercle de
revêtement – Fig. 105. Si le raccordement de gaz de fumées est vers l'arrière, ne pas dégager.
Casser le couvercle de revêtement = raccord d'évacuation des fumées vers le haut
Ne pas casser le couvercle de revêtement = raccord d'évacuation des fumées vers l'arrière
f Poser l'isolation au-dessus du couvercle des surfaces d'échange – Fig. 106.
f Poser le couvercle de revêtement sur la chaudière – Fig. 107.

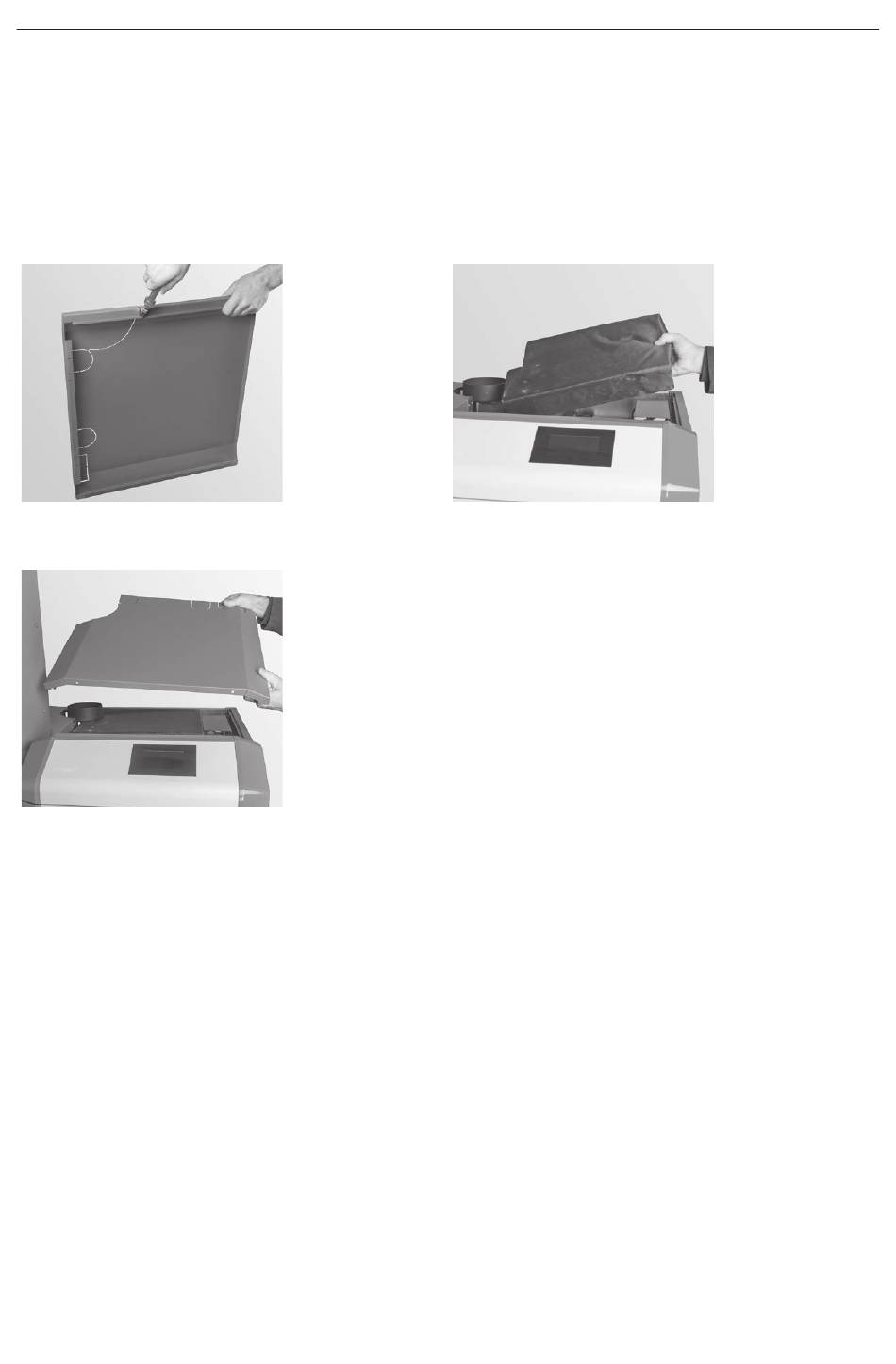

Fig. 105 Dégager la partie prédécoupée uniquement si le raccord d'éva-
cuation des fumées est vers le haut
Fig. 107 Poser le couvercle de revêtement
Fig. 106 Poser l'isolation
38
