Composants principaux du système moteur linéaire

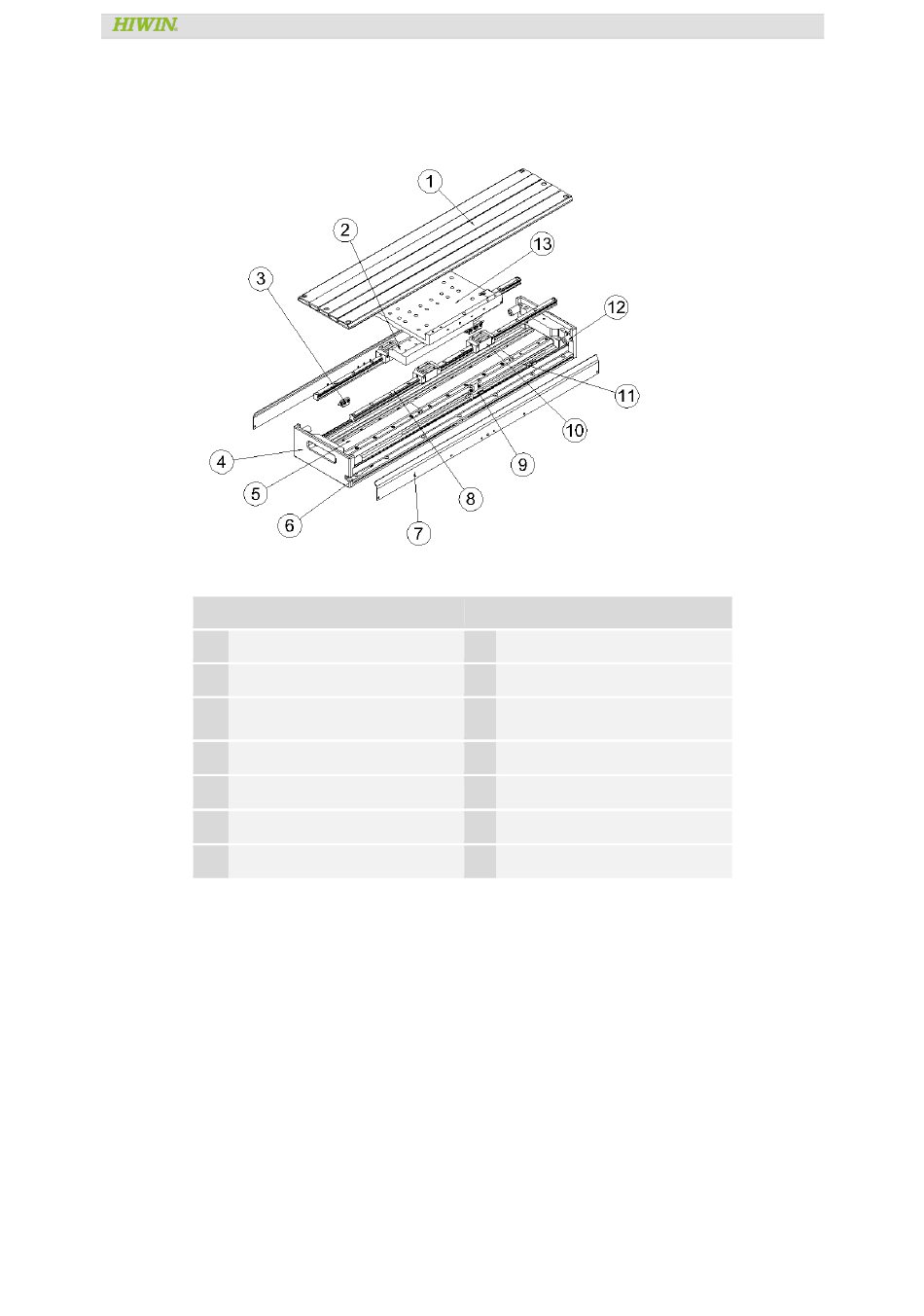

Fig. 3.1 : Composants principaux du système moteur linéaire - ici pour un système moteur
linéaire LMSSA
Tableau 3.1 : Composants principaux du système moteur linéaire
Pos. Composant
1
Protection
2
Élément mobile (pièce primaire)
3
Capteur de fin de course et de référence avec
équerre de montage
4
Plaque terminale
5
Stator (pièce secondaire du moteur linéaire)
6
Profilé de base
7
Protection
Axe linéaire motorisé LMSSA
Pos. Composant
8
Guidage sur rail profilé
9
Encodeur avec équerre de montage
10
Chariot à rail profilé
11
Echelle
12
Amortisseur de fin de course
13
Boîtier de l'élément mobile
