NOTICE DESTINÉE A L'INSTALLATEUR
2 - RACCORDEMENT
2.1

Raccordement gaz :

* Raccorder l'appareil à la canalisation d'arrivée de gaz en interposant un organe de
sectionnement constitué par :
- Un robinet d'arrêt dans le cas des gaz de la 2
- Un robinet d'arrêt et un détendeur approprié dans le cas des gaz e la 3
G30 et propane G31permettant d'isoler l'appareil du reste de l'installation
* La canalisation d'alimentation gaz sera dimensionnée de façon à minimiser les pertes de
charge. Son diamètre sera déterminé en fonction de son parcours (longueur et nombre de
changement de direction) et de la puissance totale de l'appareil. A cet effet, il est recommandé de
réduire au maximum les tés, coudes, etc ....
Sauteuse standard :

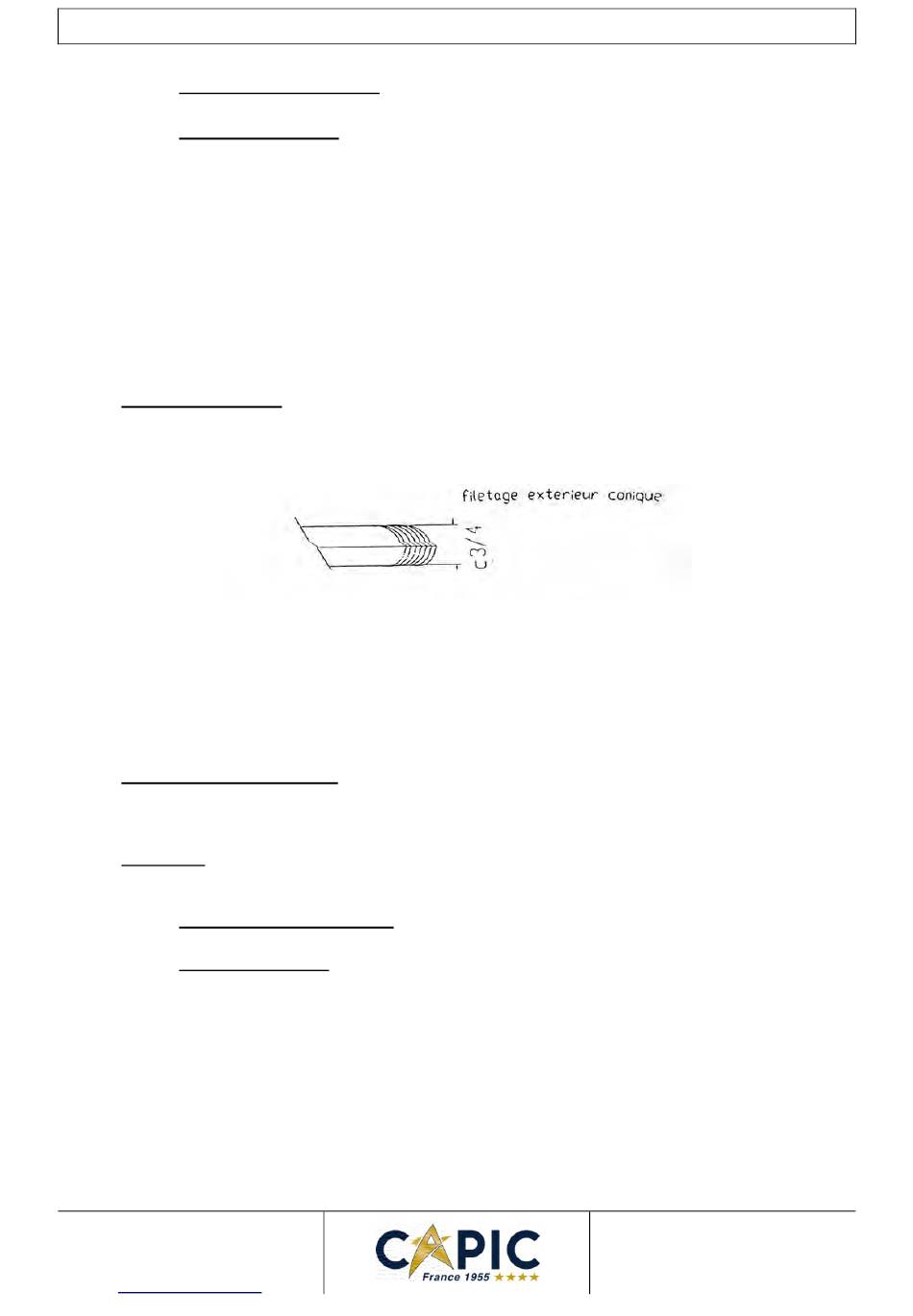

* La tuyauterie de raccordement gaz située dans la structure à l'avant de l'appareil est
dimensionnée en 15/21 avec filetage conique ou pas en gaz pour la 35 dm² et en 20/27 pour les
autres.
* Vérifier que les réglages de l'appareil indiqués sur la plaque signalétique correspondent
bien à la nature et à la pression du gaz distribué dans l'installation.
* La vérification de la pression d'alimentation en gaz de l'appareil s'obtient en raccordant
un manomètre (colonne d'eau) sur la prise de pression située à la sortie du robinet gaz. La mesure
s'effectue appareil en service à plein régime. Elle doit être égale à la valeur inscrite sur la plaque
signalétique de réglage.
Sauteuse avec régulation :
* La tuyauterie de raccordement gaz située dans la structure avant de l'appareil est
dimensionnée en 20/27 avec filetage conique au pas du gaz.
Remarque : Sur la valve de sécurité gaz, il y a 2 prises de pression (voir paragraphe 3.2).
2.2 Raccordement électrique :

2.2.1 Pour sauteuse gaz

A effectuer uniquement sur les sauteuses gaz avec allumage électrique de la veilleuse, les
options : sécurité, régulation par doseur ; le basculement électrique.
Le câble d'alimentation 3 x 1,5 mm² H07 RNF (2 P+T) doit comporter un dispositif de protection
omnipolaire en amont du point de raccordement. La valeur de la tension (230V mono) est indiquée
sur la plaque signalétique.
Le boîtier de raccordement est implanté dans la structure, derrière la façade.
Le raccordement à la terre est obligatoire. Pour raccorder l'appareil, démonter bandeau de
commande et façade, puis introduire le câble d'alimentation par le presse étoupe du boîtier et le
brancher sur le bornier.
CAPIC - QUIMPER France
Tél. : 02 98 64 77 00
Fax : 02 98 52 06 47
Email : capic@capic-fr.com
ème
famille gaz naturel G20 ou G25.
NOTICE N° 2950.0219
ème
famille butane
30
Page
