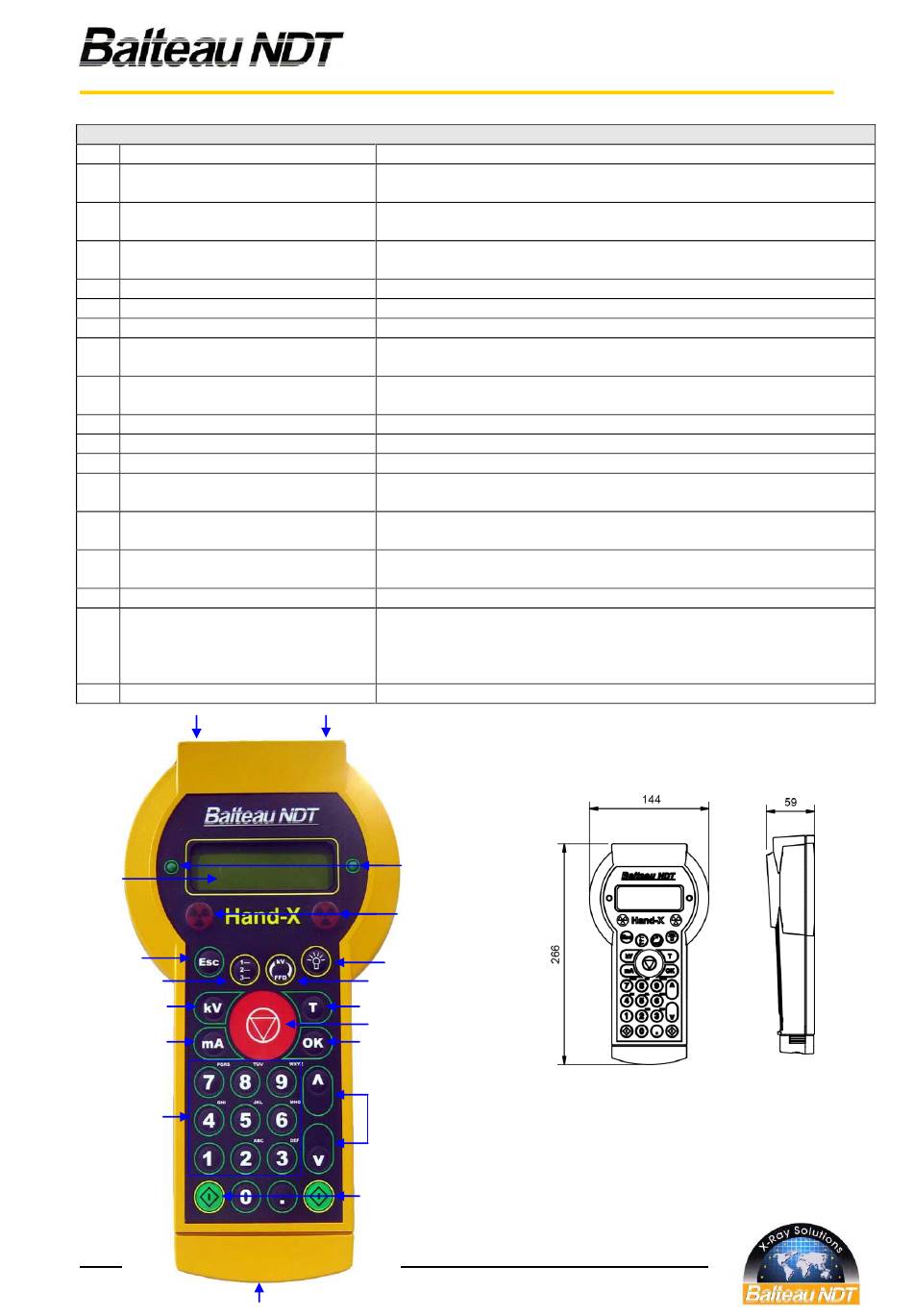

Description des touches
1
Ecran LCD
DEL – Témoin de Connexion
2
DEL- Témoin d'émission de
3
rayons X
4
Touche Echap
5
Rétro-éclairage de l'écran
6
Touche de sélection des menus
7
Calcul du temps d'exposition
8
Sélection des kV
9
Sélection des mA
10
Sélection du temps d'exposition
11
Touche de validation
12
Touche d'arrêt
13
Touche de navigation
14
Double touches de démarrage
Connecteur pour le chargeur de
15
batterie
16
Clavier numérique
Connexion avec la valise de
17
puissance
18
Connexion à un ordinateur
15
1
4
6
8
9
16
Toutes les spécifications sont non contractuelles et sujettes à changement sans préavis. Seule l'édition originale en anglais fait office de
référence.
OPM-GFC165-FR-062014-R3
17
Affichage de 4 lignes des différents messages
DEL allumée signifie OK, DEL éteinte signifie que la connexion
entre le pupitre de commande et le bloc de puissance est perdue
Allumée pendant le temps de pré-alarme et durant toute la période
de tir.
Permet de quitter les différents menus ou invalider certains
paramètres entrés.
Activation / Désactivation du rétro-éclairage de l'écran.
Permet d'accéder aux différents menus
Permet d'accéder au système de calcul du temps d'exposition.
Permet de sélectionner les kV nécessaires à l'exposition et ce en
fonction des possibilités de chaque tube.
Permet de sélectionner les mA nécessaires à l'exposition et ce en
fonction des possibilités de chaque tube.
Permet de définir le temps nécessaire à l'exposition
Permet de valider chacun des paramètres choisis
Stop l'émission de rayons X
Permet de faire défiler les messages. Le sens de navigation est
indiqué par une flèche.
L'émission de rayons X démarre lorsque ces 2 touches sont
pressée simultanément pendant au moins 1 sec.
Permet de connecter la télécommande au chargeur de batterie
220V / 12VDC .
Lorsque la Hand X est placé dans le socle de la valise de
commande, elle fonctionne sans la fréquence radio. Connectée à
la valise, elle peut être rechargée. C'est à ce moment que le
système de reconnaissance du générateur est activé.
Fonctionne uniquement avec le logiciel X com software
