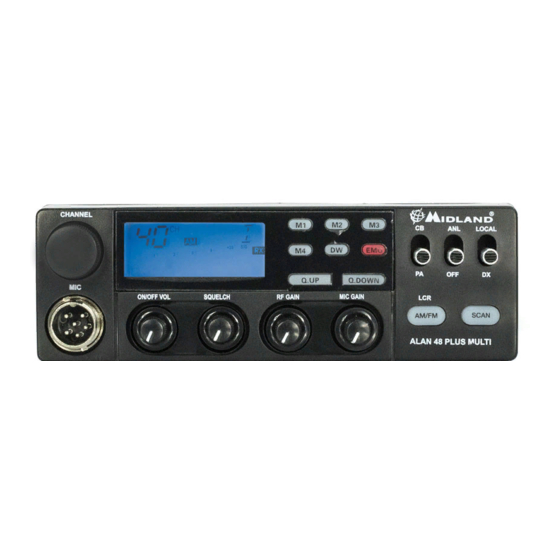

Midland Alan 48 Plus Multi Mode D'emploi

Midland Alan 48 Plus Multi Mode D'emploi

Masquer les pouces Voir aussi pour Alan 48 Plus Multi:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 33

Liens rapides

Télécharger ce manuel
INDICE
Introduzione .............................................................................................................. Pag.1
Descrizione comandi ................................................................................................ Pag.2
Installazione .............................................................................................................. Pag.5
Collegamento elettrico .............................................................................................. Pag.5
Installazione dell'antenna ......................................................................................... Pag.5
Uso dell'ALAN 48 PLUS MULTI B ........................................................................... Pag.6
Selezione bande di frequenza ................................................................................. Pag.6
Tabella bande di frequenza ...................................................................................... Pag.6
Caratteristiche tecniche ............................................................................................ Pag.7
ALAN 48 PLUS MULTI B operante sui canali della banda cittadina, ha come importante
ed innovativa peculiarità di essere controllato a microprocessore. Frutto delle più avan-
zate tecnologie, garantisce il massimo delle prestazioni e del rendimento. Apparato di
ottima qualità, è stato costruito utilizzando i migliori componenti. La circuiteria, tutta allo
stato solido, è montata su robusti circuiti stampati, garantendo un uso per molti anni
anche nelle situazioni più gravose. ALAN 48 PLUS MULTI B è sintetizzato in frequenza
tramite circuito PLL, soluzione che permette di generare, tramite un quarzo le frequenze
richieste, consentendo una maggior affidabilità e flessibilità nel controllo delle stesse.
1
