SOUNDMASTER Highline TVB-1900 Mode D'emploi

SOUNDMASTER Highline TVB-1900 Mode D'emploi

Masquer les pouces
Télécharger ce manuel
Les langues disponibles

Les langues disponibles

loading

Sommaire des Matières pour SOUNDMASTER Highline TVB-1900

  • Page 54 DVB-T Méthode d'installation du support mural de la TV : A． ssurez-vous que le mur puisse supporter le poids de l'écran. Si ce n'est pas le cas, vous ne pouvez pas y fixer l'écran. B． ercez 4 tours à l'aide d'une mèche de 7mm comme illustré sur la figure 21.

  • Page 55: Vue Arrière

    DVB-T Connexion de l'équipement : Vue arrière Une fois l'appareil en place, branchez l'antenne sur la sortie antenne placée au dos du téléviseur et utilisez le cordon d'alimentation fourni pour brancher le téléviseur sur une prise de courant. Assurez-vous que la tension CA corresponde aux valeurs mentionnées au dos du téléviseur. Pour pouvoir profiter confortablement des programmes TV, placez le centre de l'écran LCD légèrement en dessous de la hauteur de vos yeux, à...
  • Page 56 DVB-T Entrée Entrée Entrée Entrée Sortie Entrée PERITEL audio antenne TV vidéo audio 12V CC 1. PRISE PERITEL : Peut être utilisée pour connecter des équipements vidéo disposant d'un port PERITEL. 2. Prise d'alimentation 12V CC : Utilisée pour brancher l'adaptateur. 3.

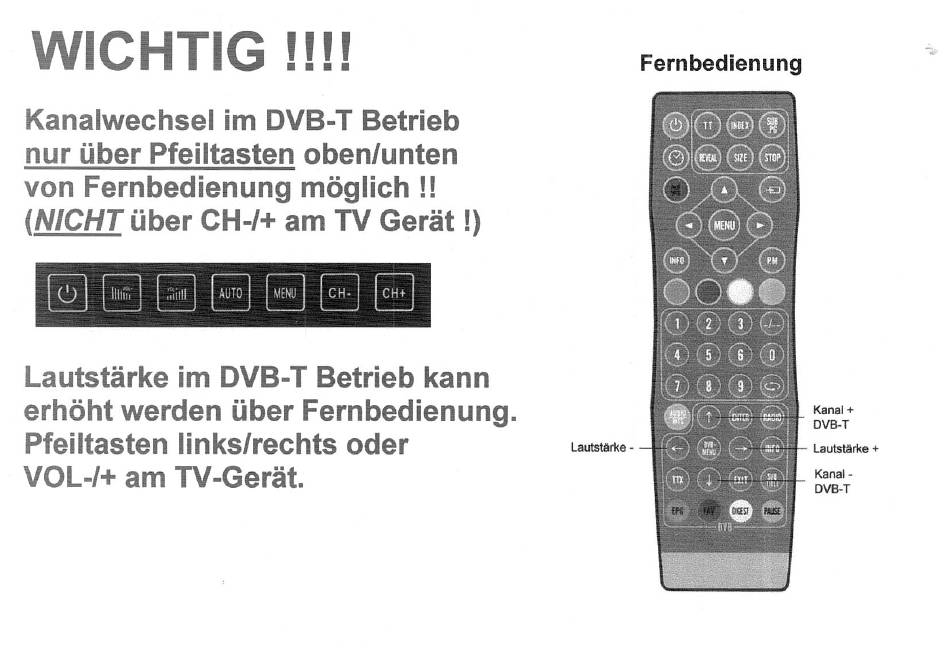

  • Page 57 DVB-T 1. Lorsque vous utilisez la télécommande, veuillez la diriger vers le capteur situé sur le téléviseur. Assurez-vous qu'il n'y ai pas d'obstacles entre eux sous peine de limiter le fonctionnement de la télécommande. 2. Ne jetez pas la télécommande ou ne l'immergez pas dans l'eau durant une durée prolongée, ne placez pas non plus d'objets lourds dessus.
  • Page 58 DVB-T Vous pouvez commander le téléviseur grâce aux touches tactiles ou bien grâce à la télécommande. Le résultat est identique. La différence entre les deux est qu'il existe 7 touches communes sur la façade du téléviseur. Façade du téléviseur LCD : Canal - Canal + Témoin lumineux de marche...
  • Page 59 DVB-T Activation/désactivation de la fonction NICAM; Modes de commande des fonctions du Télétexte; ACTIVER/DESACTIVER le Télétexte; En mode télétexte, appuyez sur la touche INDEX. Pour accéder à la page d'index. En mode télétexte, appuyez sur la touche SS PG. Pour accéder, afficher ou quitter une sous page. En mode télétexte, appuyez sur la touche REVELER Pour afficher les mots cachés.
  • Page 60 DVB-T : Active/Désactive les sous-titres. : Affiche un aperçu du programme. : Ouvre/Ferme la fonction Canal Favori. : Affiche à l'écran les images de 9 canaux. : Pause (mode DVB). Réglage du menu TV OSD Utilisation du menu De nombreuses fonctions peuvent être activées à partir du menu. La touche MENU affiche le menu comme illustré...
  • Page 61 Fig.36 Réglage TV : Utilisez les touches CH+/CH- pour choisir la rubrique TV, comme illustré sur la figure 37A (page suivante), puis utilisez les touches VOL+ et VOL- pour accéder au sous-menu : N° programme, Système TV, Saut, Recherche de canal, Permutation de canal. Les touches CH+ et CH- vous permettent de parcourir ces options.
  • Page 62 4. Réglage des fonctions : Utilisez les touches CH+/CH- pour choisir la rubrique Fonction, comme indiqué sur la figure 38, puis utilisez les touches VOL+/VOL- pour entrer dans le sous-menu : Langue OSD, Position OSD, Minuterie OSD, DCDI, Mode PERITEL, Contrôle parental, Paramètres d'usine. Utilisez les touches CH+/CH- pour vous déplacer parmi ces options.
  • Page 63 Réglage du menu OSD DVB-T 1. Effectuer le premier réglage (Pas de liste des programmes pour l'instant) Le système va procéder automatiquement au premier réglage lorsque vous le mettez en marche pour la première fois ou bien si la liste des programmes n'est pas vierge. Veuillez suivre les instructions à...

  • Page 64: Régler Le Fuseau Horaire

    5. Régler le fuseau horaire Sélectionnez votre fuseau horaire en fonction de l'endroit ou vous vous trouvez (cf. Fig.44) 6. Alimenter ou non l'antenne Fig.44 (1) Veuillez vérifier si le type d'antenne que vous utilisez nécessite ou non d'être alimenté. (2) Vous devez régler l'antenne avant de connecter le téléviseur.
  • Page 65 Illustration du processus de Recherche Automatique. (cf. Fig.48) Fig.48 Liste des Programmes (cf. Fig.49) Fig.49 La recherche est terminée, sauvegarde en cours. (cf. Fig.50) Fig.50 Fig.51 8. Régler manuellement le module DVB-T, étape 1. (1) Appuyez sur la touche DVB – pour faire apparaître le menu principal.
  • Page 66 (3) Appuyez sur la touche pour accéder au Réglage Système (cf. Fig. 52) Etape 2. (4) Appuyez sur les touches pour déplacer la barre jaune de surbrillance vers le paramètre Alimentation Antenne.. (5) Appuyez sur la touche pour accéder au menu Alimentant Antenne et pour déterminer si l'antenne est ou non alimentée en électricité.
  • Page 67 Etape 4. (8) Déterminez la région dans laquelle vous comptez utiliser la fonction DVB-T. (cf. Fig.55) Fig.55 Etape 5. (9) Déterminez le pays (standard DVB-T) dans lequel vous comptez utiliser la fonction DVB-T (cf. Fig.56) Etape 6. Fig.56 (10) Recherche Programme. (cf. Fig.57) Fig.57...
  • Page 68 Etape 7. (11) Vous pouvez modifier les paramètres de la Recherche de Programme après avoir saisi le code à 4 caractères alphanumériques. Le mot de passe par défaut est 0000. Fig.58 (cf. Fig.58) Etape 8. (12) Vous pouvez effectuer la recherche manuellement si vous êtes familier de la fonction DVB-T..
  • Page 70 Etape 13. (17) Enregistrement après la recherche. (cf.Fig.64) Fig.64 9. Aperçu d'un programme Sélectionnez le programme que vous désirez visionner (cf. Fig.65) Fig.65 10. Déterminer le numéro d'un programme (canal) Saisissez le numéro du programme (canal) pour passer au le canal TV que vous désirez voir. (cf. Fig.66) Fig.66...
  • Page 71 11. Aperçu de neuf canaux Appuyez sur la touche pour accéder à l'aperçu simultané de neuf canaux. Vous pouvez sélectionner les canaux TV désirés. (cf. Fig.67) Fig.67 12. Affichage télétexte Vous pouvez afficher les informations du télétexte en appuyant sur si le programme comprend des informations Télétextes..
  • Page 72 13. Liste des heures de l'aperçu des programmes Appuyez sur la touche pour accéder à l'aperçu des programmes. Appuyez sur la touche pour accéder à la liste des heures de l'aperçu des programmes. Appuyez sur les touches pour déplacer la barre de surbrillance jaune et Fig.69 sélectionner la liste des heures de l'aperçu des programmes.
  • Page 73 16. Contrôle Parental Utilisez la fonction de Contrôle Parental pour bloquer l'accès du téléviseur à l'aide du code à quatre chiffres (PIN). Vos enfants ne peuvent sélectionner les programmes que vous avez verrouillés. Vous pouvez accéder aux programmes verrouillés en saisissant le code numérique. La valeur par défaut du code est 8888 (cf.
  • Page 74 21. Mise à jour du code numérique (PIN) (cf. Fig.78) Fig.78 22. Réglage du standard TV (cf. Fig.79) PAL : Pour le système TV européen. NTSC : Pour le système TV américain. AUTO : Pour la détection automatique entre les systèmes PAL et NTSC.
  • Page 75 26. Régler l'heure et le jour (cf. Fig.83) Fig.83 27. Programmer la mise en veille Vous pouvez régler une heure de mise en veille à partir de laquelle le téléviseur passe automatiquement en mode Veille (cf. Fig.84) Inactif : Départ Actif : Arrêt Fig.84 Mode : Une fois –...

  • Page 76: Spécifications Téléviseur

    Spécifications Téléviseur: Modèle TV TVB-1900 Système couleurs PAL, SECAM, NTSC Système audio PAL- I,B/G,D/K；SECAM-L, D/K, B/G, L1 Puissance de sortie audio Environ 2x3W Tension d'entrée Adaptateur 12V CC/4.0A /110~240V CA 50/60Hz Consommation en mode de Veille < 4.5W Consommation Environ 30W Dimensions (LxHxP) 513x351.4x75mm Poid Net...
