INSTALLATION
Installation de l'étrier de frein et fixation de la durite de frein

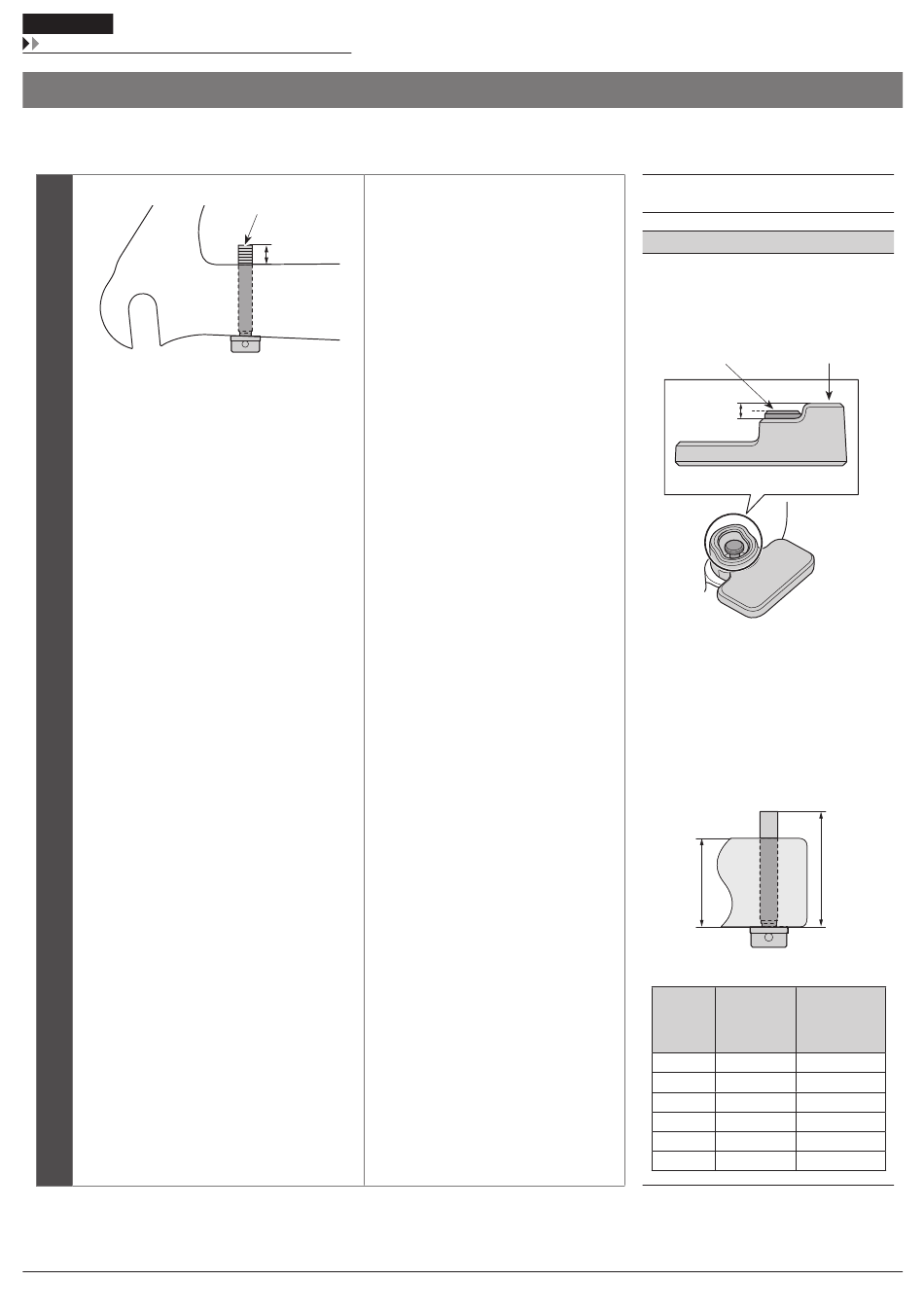

Vérifiez la longueur du boulon de montage de convertisseur (BR-R785/RS785)
Arrière (identique pour 140 mm et 160 mm)
Insérez les boulons de montage de
(A)
convertisseur dans la zone de montage
du cadre et vérifiez si les sections faisant
saillie des boulons de montage de
(z)
convertisseur ont une longueur
de 13 mm.
(z)
13 mm
31
(A)
Boulon de montage de convertisseur
REMARQUE
•
Lorsque vous utilisez un sélecteur de
longueur de boulon, vérifiez si l'extrémité
du boulon de montage de convertisseur est
comprise dans la plage A.
Boulon de montage Sélecteur de
de convertisseur longueur de boulon
A
•
N'utilisez pas de rondelle lorsque vous
vérifiez la longueur du boulon de montage
de convertisseur.
•
La longueur du boulon de montage de
convertisseur utilisé varie en fonction
de l'épaisseur du cadre.
Utilisez des boulons de montage de
convertisseur qui conviennent pour
l'épaisseur du cadre.
Épaisseur
du cadre
Longueur du
Épaisseur boulon de
Pièce Y
du cadre montage de
convertisseur
10 mm 16,8 mm Y81743100
15 mm 21,8 mm Y81743150
20 mm 26,8 mm Y81743200
25 mm 31,8 mm Y81743250
30 mm 36,8 mm Y81743300
35 mm 41,8 mm Y81743350
Longueur du
boulon de
montage de
convertisseur
