TRIVENT M Serie Guide Rapide

FERNSTEUER-MODUL C-TZ
MODULE-TELECOMMANDE C-TZ
BESCHREIBUNG
Das Fernsteuer-Modul C-TZ ist eine steckbare Option für
alle LIMODOR Ventilatoren der Serie M. Es bietet die
Möglichkeit den Ventilator durch eine zentrale Ansteuer-
ung und Intervallfunktionen in Kombination mit dem
Nachlauf-Modul C-NR zu steuern.
Die Montage des Moduls wird nach Abnahme des Lei-
stungs-Moduls durch einfaches Aufstecken auf das
Nachlauf-Modul C-NR vorgenommen.
ANWENDUNG
Zur Entlüftung von Sanitärräumen, Archiven, Hotelzim-
mern, Ferienwohnungen, Heimen u.ä.
Durch eine zentrale Ansteuerung kann damit eine kon-
trollierte Lüftung in Gebäuden erreicht werden.
FUNKTIONSWEISE
Die Funktionen des Nachlauf-Moduls C-NR und Intervall-
funtionen C-TZ können freigewählt werden.
Ansteuerspannung
Die zentrale Ansteuerung kann mit einer 24 VAC oder
230 VAC Steuerspannung erfolgen. Die Eingangsem-
pfindlichkeit liegt bei 230 VAC bei 150 VAC und bei 24
VAC minimal bei 10 VAC. (Anschlüsse, Seite F 024.0)
DESCRIPTION
Le module de télécommande C-TZ est une option enfich-
able adaptable sur tous les ventilateurs LIMODOR de la
série M. Il offre la possibilité de piloter le ventilateur via
une commande centralisée qui fonctionne conjointe-
ment avec le module d'asservissement C-NR. Le mon-
tage du module est entrepris après dépose du module de
puissance en le montant tout simplement sur le C-NR.
UTILISATION
Pour la ventilation des espaces sanitaires, des locaux
d'archivage, des chambres d'hôtel, etc. Il est ainsi possi-
ble, grâce à une commande centralisée, de contrôler l'en-
semble de la ventilation.
MODE DE FONCTIONNEMENT
Les fonctions du module d'asservissement
fonctions d'intervalles du C-TZ peuvent être sélection
nées librement.
Tension de mise en route
La mise en route centralisée peut s'effectuer avec une
tension de 24 VAC ou de 230 VAC. Avec 230 VAC la sen-
sibilité d'entrée se trouve à 150 VAC et à un minimum de
10 VAC avec la 24 VAC. (connexions, page F 024.0)

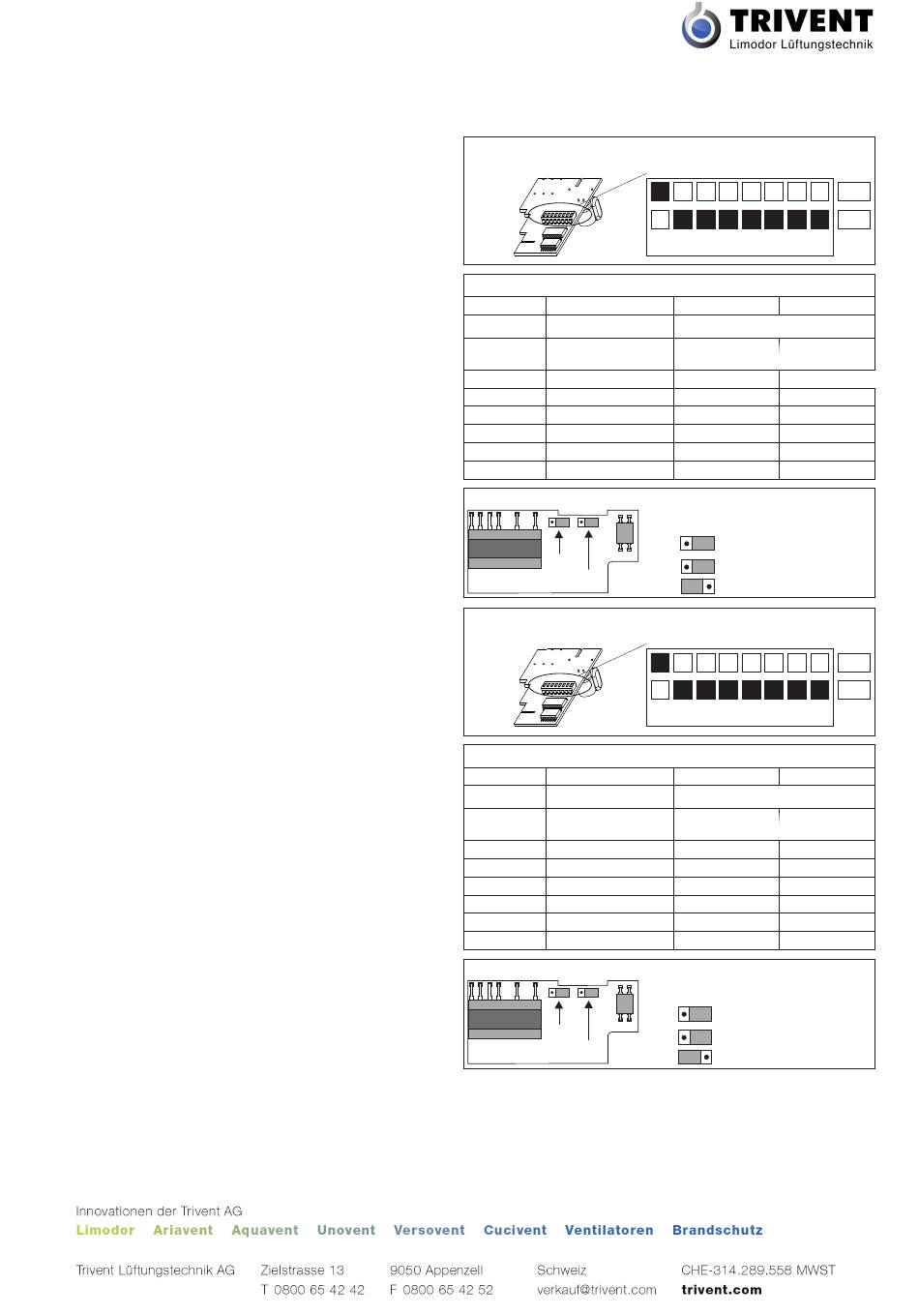

Werkseitige Einstellung
DIP-Schalter Einstellungen
DIP-Switch 1
DIP-Switch 2
DIP-Switch 3
DIP-Switch 4 Betriebszeit
DIP-Switch 5 Betriebszeit
DIP-Switch 6 Intervallzeit
DIP-Switch 7 Intervallzeit
DIP-Switch 8 Intervallzeit
(Fernsteuermodul C-TZ)
Réglages en usine
Réglages du commutateur DIP
DIP-Switch 1
DIP-Switch 2
DIP-Switch 3
DIP-Switch 4 Durée de marche
DIP-Switch 5 Durée de marche
C-NR et les
DIP-Switch 6 Intervalle
-
DIP-Switch 7 Intervalle
DIP-Switch 8 Intervalle
(Module de télécommande C-TZ)
DIP-Switch
1 2 3
ON
Der Raumschalter hat bei "ON" vor der
Vorrangschaltung
zentralen Ansteuerung Vorrang.
Volllast
Betriebsart
(nur bei 1-Kanal-Betrieb)
bei Impuls von der Zentralsteuerung
Lüftervolumenstrom Volllast
30 Min.
60 Min.
1 Std.
2 Std.
3 Std.
- 230 VAC Ansteuerspannung
- Fernsteuerleitung mit 2 Phasen
(galvanisch getrennt)
=
Jumper 1
Jumper 1
=
Jumper 2
Jumper 2
=
DIP-Switch
1 2 3
ON
Le commutateur de la pièce lorsqu'il est sur
Commande prioritaire
<<ON>> a priorité sur la commande centrale
plain charge
Mode de fonction
(fonctionnement 1 canal)
sur impulsion de la commande centrale
Débit volumique plain charge
30 min
60 min
1 h
2 h
3 h
- Tension de mise en route 230 VAC
- Commande à distance avec
2 phases (séparation galvanisée)
=
Jumper 1
Jumper 1
=
Jumper 2
Jumper 2
=
ON
OFF
4 5 6 7 8
OFF
Teillast
Teillast
0 Min.
0 Min.
0 Std.
0 Std.
0 Std.
Fernsteuerl. 2 Phasen (+/-)
Steuerspannung 230 VAC
Steuerspannung 24 VAC
ON
OFF
4 5 6 7 8
OFF
charge partielle
charge partielle
0 min
0 min
0 h
0 h
0 h
Commande à distance (+/-)
Tension de commande 230 VAC
Tension de commande 24 VAC
