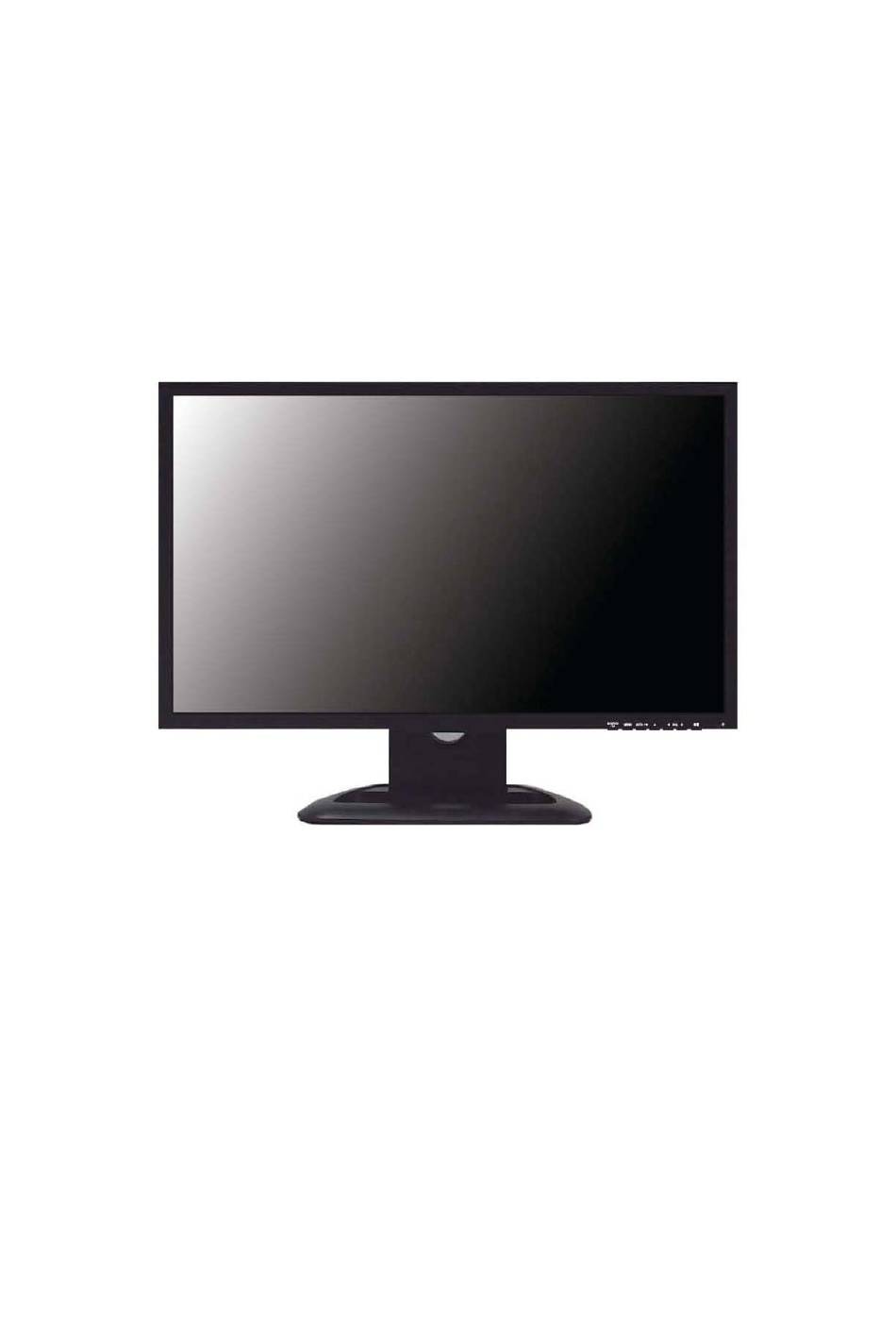

- Page 1 MONITEUR LED-TFT GRAND ECRAN DE 23" MANUEL DE L’UTILISATEUR Merci de lire ce Manuel dans sa totalité avant d’utiliser l’appareil et de le gardez à portée de main pour une référence future...
-
Page 3: Table Des Matières
TABLE DES MATIERES INSTRUCTIONS DE SECURITE ........................ 2 et 3 MISES EN GARDE ............................. 4 DECLARATION FCC DE RADIO-INTERFERENCE RF ..................5 INSTALLATION ..............................6 CONNEXION A DES EQUIPEMENTS EXTERNES ..................7 CONTROLES ET FONCTIONS ......................... 8 à 16 GUIDE DE MONTAGE ............................. 17 ATTRIBUTIONS DES BROCHES DU CONNECTEUR D-SUB ............... -
Page 4: Instructions De Securite
INSTRUCTIONS DE SECURITE Instructions Importantes de Sécurité Lisez ces instructions. Gardez ces instructions. Tenez compte de tous les avertissements. Suivez toutes les instructions. N’utilisez pas ce moniteur près de l’eau. Nettoyez uniquement avec un chiffon sec. Ne bloquez pas les ouvertures de ventilation. Installez suivant les instructions du fabricant. N’installez pas l’appareil proche de n’importe quelle source de chaleur telle que radiateurs, registres de chaleur, réchauds ou un autre moniteur (y compris amplificateurs) qui produisent de la chaleur. - Page 5 INSTRUCTIONS DE SECURITE Le moniteur ne doit pas être exposé à des égouttements ou éclaboussures et aucun objet contenant un liquide tel qu’un vase, ne doit être placé au-dessus de l’appareil. Prévoyez un espace minimum de 10cm tout autour de l’appareil permettant une ventilation suffisante. "AVERTISSEMENT: Afin de réduire le risque de choc électrique, n’exposez pas le moniteur à...
-
Page 6: Mises En Garde
MISES EM GARDE ATTENTION Le cordon d’alimentation est utilisé comme principal dispositif de déconnexion ; assurez-vous que l’appareil soit installé proche à une prise de courant à accès aisé. AVERTISSEMENT A L’ASSISTANCE TECHNIQUE LE CORDON D’ALIMENTATION EST UTILISE COMME PRINCIPAL MOYEN DE DECONNEXION DANS CE PRODUIT. -
Page 7: Declaration Fcc De Radio-Interference Rf
DECLARATION FCC DE RADIO- INTERFERENCE RF NOTE Cet équipement a été testé et jugé conforme aux limites pour un dispositif numérique Classe A suivant la Partie 15 des Règles FCC. Ces limites sont établies pour fournir une protection raisonnable contre toute interférence préjudicielle dans une installation résidentielle. -
Page 8: Installation
INSTALLATION Avant de configurer le moniteur, assurez-vous que l’alimentation au moniteur et autres dispositifs inclus soit désactivée. Avis: La base et les vis sont optionnels A. Connexion de la base 1. Placez le moniteur avec la partie frontale vers le bas sur un chiffon doux. 2. -
Page 9: Connexion A Des Equipements Externes
CONNEXION A DES EQUIPEMENTS EXTERNES 1. Connexion Arrière 1. PC STEREO IN (ENTREE STEREO POUR PC) 2. VGA 3. DVI 4. HDMI 5. ENTREE 12V CC... -
Page 10: Controles Et Fonctions
CONTROLES ET FONCTIONS 2. Contrôle des Boutons Inférieurs 1. SOURCE/ (SOURCE) Sélectionne entre les entrées VGA, DVI et HDMI. Sélectionne une option sur l’écran OSD (Affichage d’Informations sur Ecran). 2. 2. MENU Active ou sort du OSD. Permet le déplacement sur le menu ou statut antérieur à l’OSD. 3 et 4. - Page 11 CONTROLES ET FONCTIONS Description du menu OSD (Affichage d’Informations sur Ecran) Toutes les images, réglages de son et configuration du moniteur peuvent être définis au menu OSD. Pour régler l’écran OSD: 1. Pressez le bouton MENU pour ouvrir le menu OSD. 2.
- Page 12 CONTROLES ET FONCTIONS 2. Positioning (Positionnement) Option Fonction Valeur Exit (Sortie) Revient au menu précédent. Horizontale Règle la position de l’image horizontalement. 0 à 100 Verticale Règle la position de l’image verticalement. 0 á 100 Indisponible dans les sorties DVI et HDMI.
- Page 13 CONTROLES ET FONCTIONS 3. Image Settings (Réglages de l’Image) Option Fonction Valeur Exit (Sortie) Revient au menu précédent. Auto Adjust Réglage automatique de la géométrie (Réglage Automatique) Pixel Clock (Horloge de 0 à 100 Règle le bruit vertical de l’image affichée sur l’écran Pixel) Phase (Phase) Règle le nombre d’éléments horizontaux de l’image.
-
Page 14: Color Settings (Réglages De Couleurs)
CONTROLES ET FONCTIONS 4. Color Settings (Réglages de Couleurs) Option Fonction Valeur Color Adjust (Réglages de Règle les couleurs rouge, verte et 0 à 100 Couleurs) bleue de l’image Préréglage sRGB, Préréglage Color Temp Règle la température des couleurs 9300K, Préréglage 6500K, (Température des Couleurs) de l’image Préréglage de l’Utilisateur... - Page 15 CONTROLES ET FONCTIONS 5. OSD Settings (Réglages de l’OSD) Option Fonction Valeur Exit (Sortie) Revient au menu précédent Horizontal Position Déplace la position de l’OSD horizontalement. 0 à 100 (Position Horizontale) Vertical Position Déplace la position de l’OSD verticalement 0 à 100 (Position Verticale) OSD Hold Timer (Temporisateur de...
- Page 16 CONTROLES ET FONCTIONS 6. Brightness / Contrast (Luminosité / Contraste) Option Fonction Valeur Exit (Sortie) Revient au menu précédent. Brightness (Luminosité) Règle la luminosité de l’écran. 0 à 100 Contrast (Contraste) Règle l’intensité de l’image. 0 à 100...
- Page 17 CONTROLES ET FONCTIONS 7. Language (Langue) Option Fonction Valeur Exit (Sortie) Revient au menu précédent. Language (Langue) Règle la langue du menu de l’OSD. Anglais, Espagnol, Français, Hollandais et Coréen.
-
Page 18: Controles Et Fonctions
CONTROLES ET FONCTIONS 8. Misc. (Divers) Option Fonction Valeur Exit (Sortie) Revient au menu précédent. Initialize (Initialiser) Réinitialise les réglages du moniteur au standard d’usine. Aspect Ratio Convertit le rapport d’aspect. 16:9 et 4:3 (Rapport d’Aspect) -
Page 19: Guide De Montage
GUIDE DE MONTAGE Montage sur paroi (Optionnel) Ce moniteur est adapté pour un montage sur paroi en utilisant le support de montage standard sur paroi VESA 100 (non fourni). Vis M4x10 Attention! Vous devez utiliser quatre vis M4x10 pour monter ce moniteur et le support de montage sur paroi. -
Page 20: Attributions Des Broches Du Connecteur D-Sub
ATTRIBUTIONS DES BROCHES DU CONNECTEUR D-SUB Attribution des Broches Broche 1 RED VIDEO (VÍDEO, ROUGE) GREEN VIDEO (VÍDEO, VERT) SIGNAL CABLE DETECT (DETECTION DU CABLE DE SIGNAL) BLUE VIDEO (VÍDEO, BLEU) GROUND (TERRE) GROUND (TERRE) SDA (pour DDC) GROUND (TERRE) H-SYNC (ou (SYNCHRONISATION H+V) RED GROUND (TERRE, ROUGE) -
Page 21: Gestion De L'energie
GESTION DE L’ENERGIE Ce moniteur est doté d’un système de gestion d’énergie pour “réduire la consommation d’énergie” quand il reçoit la VESA DPMS (Signalisation de Gestion de l’Energie) d’une carte vidéo VESA DPMS. La carte vidéo conforme au standard VESA DPMS réalise ce système de signalisation en n’envoyant pas le signal horizontal, vertical ou de synchronisation. -
Page 22: Specifications
SPECIFICATIONS 23" AM-TFT Diagonal de 23" (Matrice activée) Pas de Pixels (µm): 0,2655 (H) x 0,2655 (V) Luminosité: 250cd/m (Nominale) Type de Panneau Rapport de contraste: 1000:1 (Nominal) Angle de visionnement: 160°/160° (H/V) Temps de Réponse: 5ms (Nominal) Résolution (H x V) 1920x1080@60Hz Horizontale: 31 à... -
Page 23: Guide De Solution De Problemes
GUIDE DE SOLUTION DE PROBLEMES PROBLEME SOLUTION 1. Vérifiez si le cordon d’alimentation du moniteur est connecté fermement à la prise de courant sur la paroi ou le câble d’extension ou le bornier sont mis à la terre Aucune image affichée sur l’écran 2. - Page 24 NOTES _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ P/N : L39ME0271 Rev.1...
