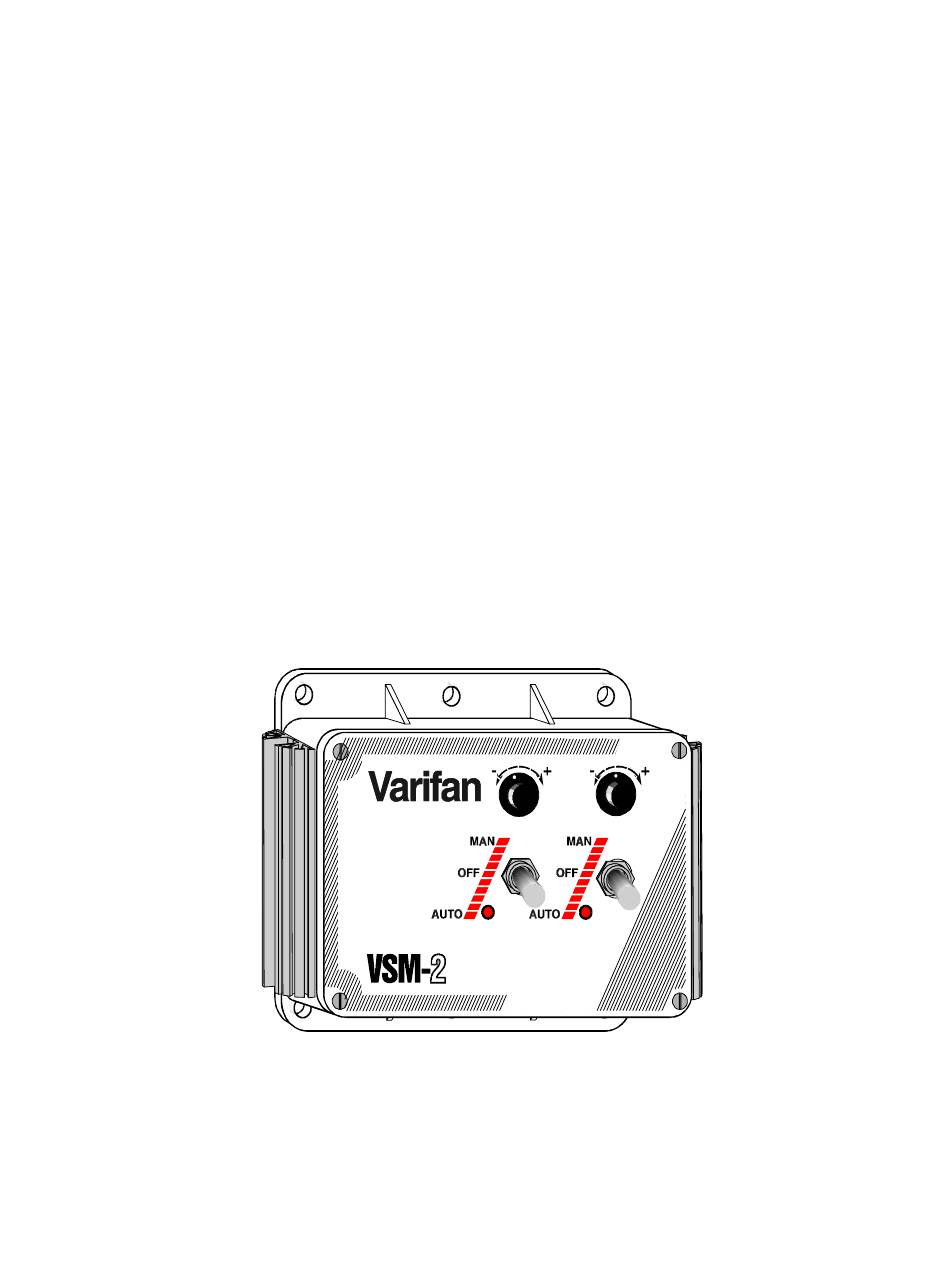

- Page 1 VSM-2 Manuel d’instructions...
-
Page 2: Avertissement Et Précautions
De plus, le fabriquant recommande de vérifier toutes les fonctions et appareils reliés au VSM-2, incluant système d’alarme et les appareils de secours, après l’installation, et ensuite à chaque mois. La vérification et le remplacement des fusibles, ainsi que l’initialisation des paramètres de contrôle sont la... -
Page 3: Table Des Matières
TABLE DES MATIÈRES INTRODUCTION General ................5 Description ............... 5 INSTALLATION Déballage ................ 6 Installation ............... 6 Procédure de branchement ..........7 2.3.1 Cablâge ................7 2.3.2 Branchement des ventilateurs 115VAC ......7 2.3.3 Branchement des ventilateurs 230VAC ......7 2.3.4 Branchement régulateur maître ........ -
Page 4: Introduction
2 ventilateurs de jusqu’à 2 H.P. en même temps, sous le contrôle d’un régulateur maître, soit IC ou MSC. Lorsque le VSM-2 est contrôlé par un régulateur maître, il vous informe de son état via les voyants DEL, lorsqu’il est en mode manuel. -
Page 5: Déballage
INSTALLATION 2.1 DÉBALLAGE Déballez le VSM-2 et vérifiez si le contenu n’est pas endommagé. Si le contenu est endommagé, contactez votre distributeur local afin de retourner l’appareil. L’emballage devrait contenir les items standards suivants : • 1 appareil VSM-2 •... -
Page 6: Procédure De Branchement
2.3.1 - Câblage Utilisez un tournevis pour enlever les parties précoupées permettant l’installation des câbles au VSM-2. Ne pas mettre l’alimentation sur le VSM-2 avant que toutes les connexions soient effectuées! 2.3.2 - Branchement des ventilateurs 115VAC Référez-vous à la figure 1 et à la note à la page 8. -
Page 7: Branchement Régulateur Maître
INSTALLATION 2.3.4 - Branchement au régualteutr maître Installez du fil AWG 18 blindé entre le VSM-2 et le régulateur maître. Le câble ne peut excéder 150m (500 pieds) Branchez le câble aux bornes (+) et (-) du VSM-2. Référez- vous au coin inférieur gauche des figures 1 et 2. - Page 8 VSM-2 Fig. 1 Schéma de branchement des ventilateurs 115VAC. Page 8...
- Page 9 INSTALLATION Fig. 2 Schéma de branchement des ventilateurs 230VAC. Page 9...
- Page 10 VSM-2 Notes pour les figures 1 et 2 Coupure de courant et protection en cas de surcharge. Relier le fil de mise à terre directement au fil vert à l’intérieur du boîtier. Page 10...
- Page 11 USER’S GUIDE La façade du VSM-2 possède 2 interrupteurs à trois positions, 2 potentiomètres d’ajustement de vitesse et 2 DELs d’état. L’interrupteur de gauche contrôle le ventilateur 1, et celui de froite contrôle le ventilateur 2. Les potentiomètres de vitesse sont utilisés pour contrôler la vitesse des ventilateurs en mode manuel.
-
Page 12: Dépannage
VSM-2 DÉPANNAGE Placez les interrupteurs du VSM-2 en position MAN l e s p o t e n t i o m è t r e s d’ajustement vitesse complètement vers la droite Vérif iez branchements Les ventilateurs fonctionnent- du VSM-2, les... -
Page 13: Spécifications
APPENDIX SPÉCIFICATIONS Description Valeur − STAGE 1 10 AMP résistif 115/230 VAC (Semi- − 50/60 Hz conducteur) − 6 Amp Nom. − Charge min. 300mA @ 230V − Charge min. 150mA @ 115V − Fusible 15A − STAGE 2 10 AMP résistif 115V/230 VAC (Semi- −... - Page 14 VSM-2 Page 14...
-
Page 15: Garantie Limitée
GARANTIE LIMITÉE Le produit assemblé et les composants individuels sont soumis à une inspection et une vérification rigoureuse afin d'assurer la qualité maximale du produit et de sa fiabilité. Cependant, un bris ou un mauvais fonctionnement peut survenir. Contactez votre fournisseur local pour le service. La garantie est d'une durée de deux ans à... - Page 16 MFV VSM-2 VER:1.1 Juillet 2001...
