- Page 1 VSM-2 Manuel d’instructions www.monitrol.com...
- Page 2 Bien que le manufacturier ait fait des efforts pour s’assurer de l’exactitude de l’information, ce document sujet à changement sans avis dû développement continu du produit. AVERTISSEMENT ET PRÉCAUTIONS Produit en panne, fusibles brulés, disjoncteur sautés et sonde défectueuse peuvent se montrer nuisible aux animaux se trouvant à...
- Page 3 TABLE DES MATIÈRES INTRODUCTION General ................5 Description ............... 5 INSTALLATION Déballage ................ 6 Installation ............... 6 Procédure de branchement ..........7 2.3.1 Cablâge ................7 2.3.2 Branchement des ventilateurs 115VAC ......7 2.3.3 Branchement des ventilateurs 230VAC ......7 2.3.4 Branchement régulateur maître ........

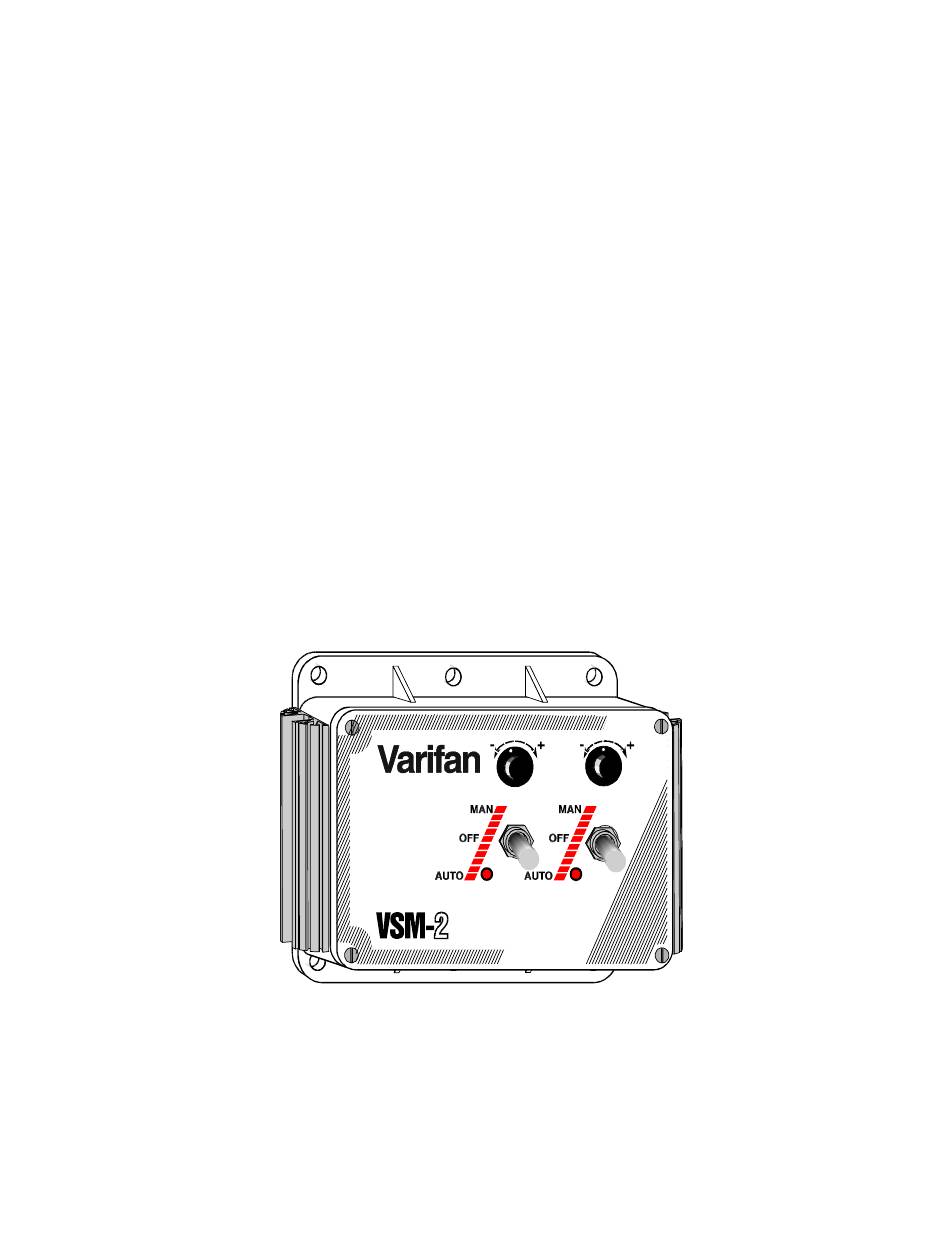

- Page 4 VSM-2 1. GÉNÉRAL Ce document contient la description du module de contrôle VSM-2. Il se divise comme suit : • Introduction • Installation • Guide de l’utilisateur • Appendice • 1.1 DESCRIPTION Merci d’avoir choisi le module de contrôle environnemental VSM-2.
- Page 5 INSTALLATION 2.1 DÉBALLAGE Déballez le VSM-2 et vérifiez si le contenu n’est pas endommagé. Si le contenu est endommagé, contactez votre distributeur local afin de retourner l’appareil. L’emballage devrait contenir les items standards suivants : • 1 appareil VSM-2 • 2 fixations pour câblage ou un fusible •...
- Page 6 VSM-2 2.3 PROCÉDURE DE BRANCHEMENT Pour les procédures de branchement qui suivent, référez-vous aux figures 1 et 2. 2.3.1 - Câblage Utilisez un tournevis pour enlever les parties précoupées permettant l’installation des câbles au VSM-2. Ne pas mettre l’alimentation sur le VSM-2 avant que toutes les connexions soient effectuées! 2.3.2 - Branchement des ventilateurs 115VAC Référez-vous à...
- Page 7 INSTALLATION 2.3.4 - Branchement au régualteutr maître Installez du fil AWG 18 blindé entre le VSM-2 et le régulateur maître. Le câble ne peut excéder 150m (500 pieds) Branchez le câble aux bornes (+) et (-) du VSM-2. Référez- vous au coin inférieur gauche des figures 1 et 2. Consultez le manuel d’instructions de votre régulateru maître pour obtenir plus d’informations sur les procédures de branchement.
- Page 8 VSM-2 Fig. 1 Schéma de branchement des ventilateurs 115VAC. Page 8 www.monitrol.com...
- Page 9 INSTALLATION Fig. 2 Schéma de branchement des ventilateurs 230VAC. Page 9 www.monitrol.com...
- Page 10 VSM-2 Notes pour les figures 1 et 2 Coupure de courant et protection en cas de surcharge. Relier le fil de mise à terre directement au fil vert à l’intérieur du boîtier. Page 10 www.monitrol.com...
- Page 11 USER’S GUIDE La façade du VSM-2 possède 2 interrupteurs à trois positions, 2 potentiomètres d’ajustement de vitesse et 2 DELs d’état. L’interrupteur de gauche contrôle ventilateur 1, et celui de droite contrôle le ventilateur 2. Les potentiomètres de vitesse sont utilisés pour contrôler la vitesse des ventilateurs en mode manuel.
- Page 12 VSM-2 DÉPANNAGE Placez les interrupteurs du VSM-2 en position MAN l e s p o t e n t i o m è t r e s d’ajustement vitesse complètement vers la droite Vérif iez branchements Les ventilateurs fonctionnent- du VSM-2, les ils correctement? fusibles et les ventilateurs.
- Page 13 APPENDIX SPÉCIFICATIONS Description Valeur − STAGE 1 10 AMP résistif 115/230 VAC − (Semi- 50/60 Hz − conducteur) 6 Amp Nom. − Charge min. 300mA @ 230V − Charge min. 150mA @ 115V − Fusible 15A − STAGE 2 10 AMP résistif 115V/230 VAC −...
- Page 14 VSM-2 Page 14 www.monitrol.com...
- Page 15 GARANTIE LIMITÉE Le produit assemblé et les composants individuels sont soumis à une inspection et une vérification rigoureuse afin d'assurer la qualité maximale du produit et de sa fiabilité. Cependant, un bris ou un mauvais fonctionnement peut survenir. Contactez votre fournisseur local pour le service. La garantie est d'une durée de deux ans à...
- Page 16 MFV VSM-2 VER:1.1 Juillet 2001 www.monitrol.com...
