Life GE UNI R Instructions Et Conseils Pour L'installation, L'utilisation Et L'entretien page 22

ATTENTION
Si le portail ne bouge pas ou bouge diffi cilement, il faut augmenter la valeur de la force à portail fermé:
1) Appuyer e poi FORCE
A
2) Appuyer pour augmenter les valeurs de la force de base: les voyants
3) Appuyer pour sortir.
B
PHASE 2
APPRENTISSAGE FIN DE COURSE DE FERMETURE BATTANT 1
Donner la commande pas-à-pas (A) et la maintenir active jusqu'à ce que le battant (1) rejoigne lentement la position de fi n de course de fermeture souhaitée.
Appuyer pour défi nir le fi n de course: le voyant rouge de gauche (SX) s'allume fi xe. Lorsque le battant (1) a appris son fi n de course de fermeture,
seul le voyant rouge de gauche (SX) reste allumé.
PHASE 3
APPRENTISSAGE, DEPHASAGE ET FIN DE COURSE EN OUVERTURE
a) Donner la commande pas-à-pas (A) et relâcher, le battant (1) s'ouvre. Au moment voulu pour l'ouverture du battant (2) (déphasage en ouverture)
donner la commande pas-à-pas (A) et relâcher: le battant (2) s'ouvre.
b) Lorsqu'un des 2 battants rejoint la position d'ouverture souhaitée, donner la commande pas-à-pas (A) et relâcher: les 2 battants s'arrêtent, en fonction
du battant (1) ou du battant (2):
• Appuyer pour défi nir le fi n de course d'ouverture du battant (1): le voyant rouge de gauche (SX) s'allume fi xe.
• Appuyer pour défi nir le fi n de course d'ouverture du battant (2): le voyant rouge de droite (DX) s'allume fi xe.
c) Donner la commande pas-à-pas (A) et relâcher, le battant avec le fi n de course non défi ni repart lentement en ouverture.
d) Lorsque le battant en mouvement rejoint la position d'ouverture souhaitée, donner à nouveau une commande pas-à-pas (A) et relâcher: le battant
s'arrête, en fonction du battant (1) ou du battant (2):
• Appuyer pour défi nir le fi n de course d'ouverture du battant (1): le voyant rouge de gauche (SX) s'allume fi xe.
• Appuyer pour défi nir le fi n de course d'ouverture du battant (2): le voyant rouge de droite (DX) s'allume fi xe.
PHASE 4
APPRENTISSAGE, DEPHASAGE ET FIN DE COURSE EN FERMETURE
a) Donner la commande pas-à-pas (A) et relâcher: le battant (2) se referme. Au moment voulu pour refermer le battant (1) (déphasage en fermeture)
donner la commande pas-à-pas (A) et relâcher: le battant (2) se referme. Les battants se déplacent à présent en vitesse normale de fermeture.
b) Une fois la position de fermeture atteinte, les voyants verts clignotent et les voyants rouges sont allumés fi xes.
L'automatisme est à présent programmé, et se trouve par défaut en modalité semi-automatique.
Si le résultat obtenu n'est pas satisfaisant, effectuer le reset (remise à zéro) de la centrale et recommencer du début.
REMISE À ZERO DE LA CENTRALE
a) Couper le courant au système.
b) Appuyer et redonner le courant au système jusqu'à ce que les 4 voyants s'allument.

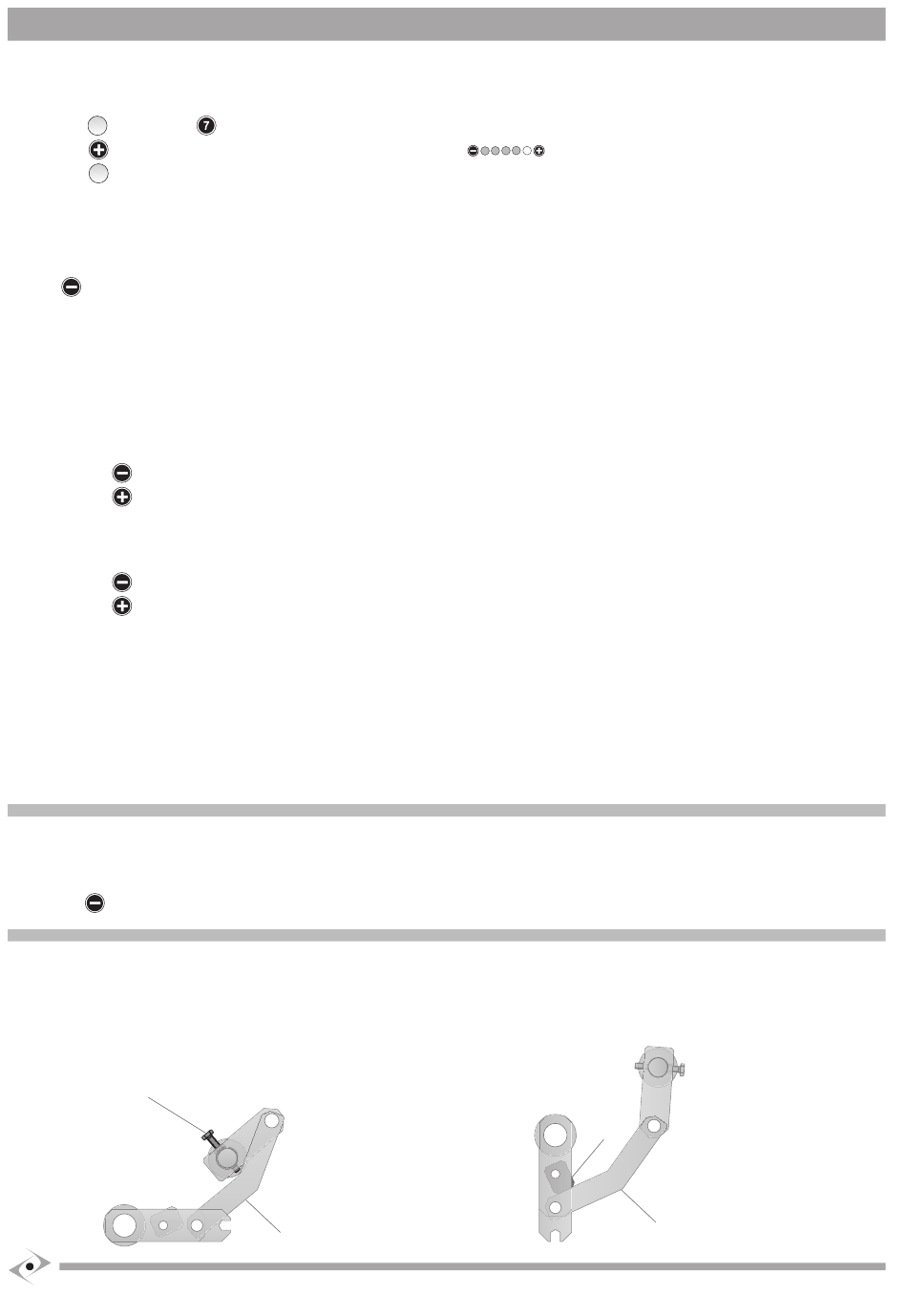

REGLAGE FIN DE COURSE MECANIQUE EN FERMETURE ET EN OUVERTURE
FERMETURE: Régler la vis (A) en butée sur le levier (B).
A
.
B
s'allument.
OUVERTURE: Positionner la plaque d'arrêt (D) sur l'arrêt fi leté ou en
position pour l'ouverture à 90° ou à celle maximum (il est conseillé de
toujours mettre des butées d'arrêt sur le battant).
D
16
B
