PORTIER AUDIO VIDEO A DEFILEMENT ET CLAVIER
Montage sur potelet

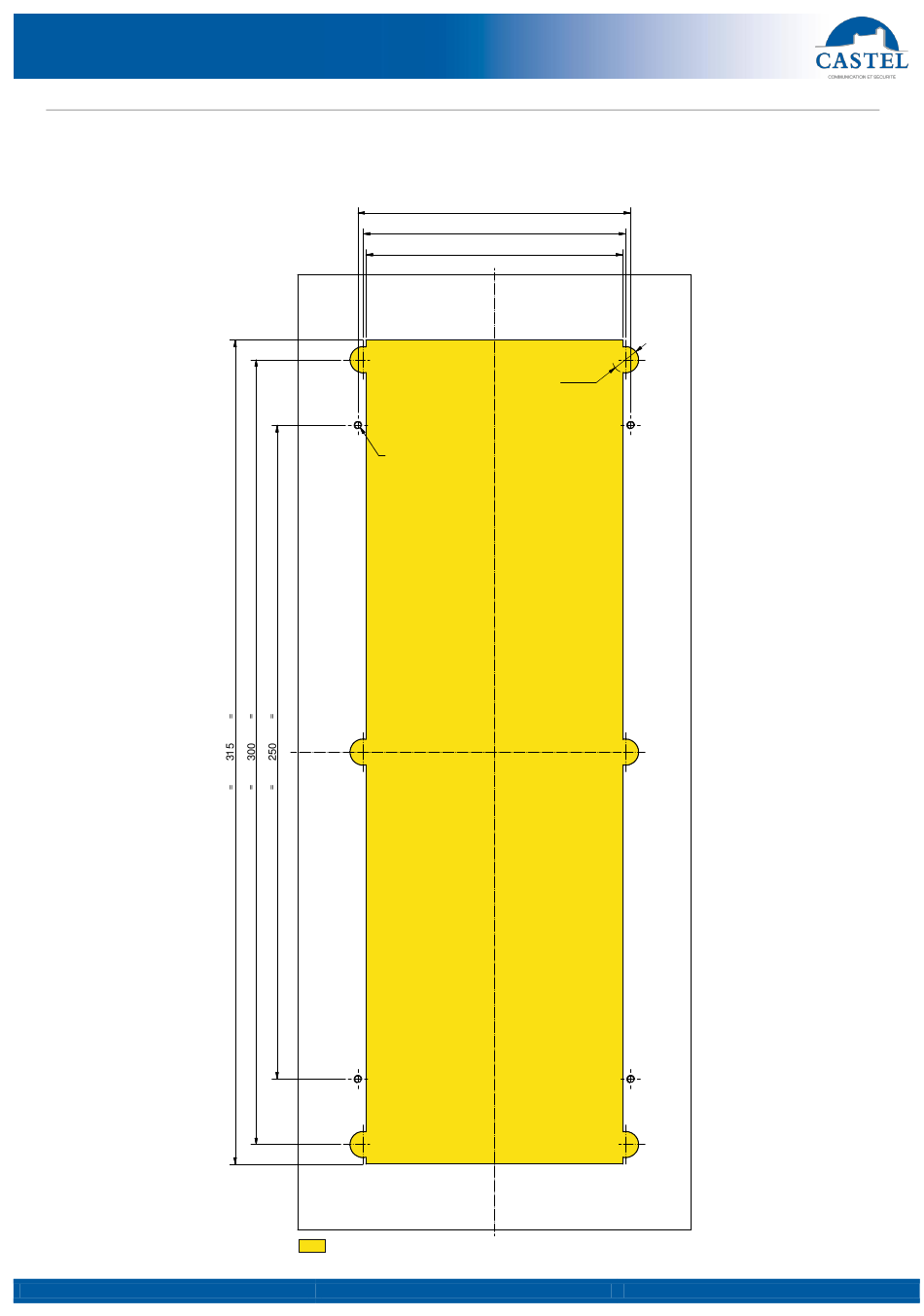

Usiner l'ouverture pour le montage du fond du portier sur le potelet suivant le plan ci-après.
Fixer le fond du portier sur le potelet à l'aide de 4 vis type FZ (tète fraisée) M3 longueur 10mm.
Raccorder le portier.
Fixer la face avant avec les 6 vis FX (TORX) à téton M3-10.
Fiche technique n° 604-0015J
104
=
= 100
= 98
4 trous taraudés M3
ATTENTION!!!
CE PLAN N'EST
PAS UN GABARIT
Découpe (Percer les 6 Ø10 en premier)
www.castel.fr
=
=
=
 10
