Castel CAP IP Serie Présentation page 4

PORTIER AUDIO VIDEO A DEFILEMENT ET CLAVIER

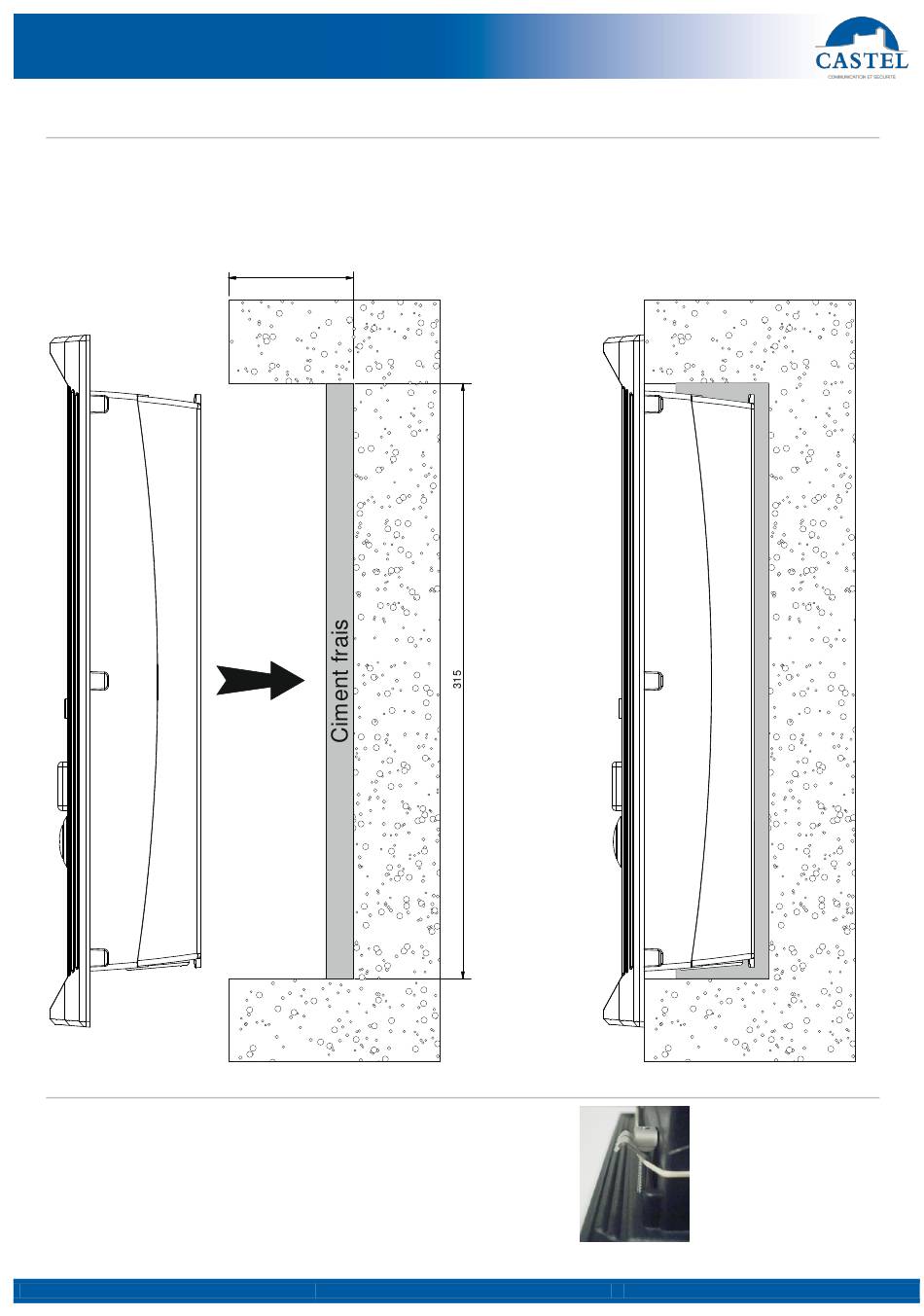

Montage en encastrement
Faire une réservation hauteur 315mm, largeur 110mm et profondeur 45mm dans le support.
Enduire le fond de la réservation d'au moins 10mm de ciment frais.
Introduire le fond du portier dans la réservation et le pousser jusqu'à la butée des flans sur le support.
Laisser sécher le ciment au moins 24H.
Raccorder le portier.
Fixer la face avant avec les 6 vis FX (TORX) à téton M3-10.
45
Montage sur cloison en Placoplatre
Faire une réservation hauteur 315mm, largeur 115mm dans la cloison.
Monter le kit griffe (Option réf. 560.9000) sur fond du portier.
Voir notice 604-0022 "Montage kit griffes"
Fixer le fond du portier dans la réservation à l'aide des griffes
Raccorder le portier.
Fixer la face avant avec les 6 vis FX (TORX) à téton M3-10.
Fiche technique n° 604-0015J www.castel.fr Page 4 / 11
