Paramétrage

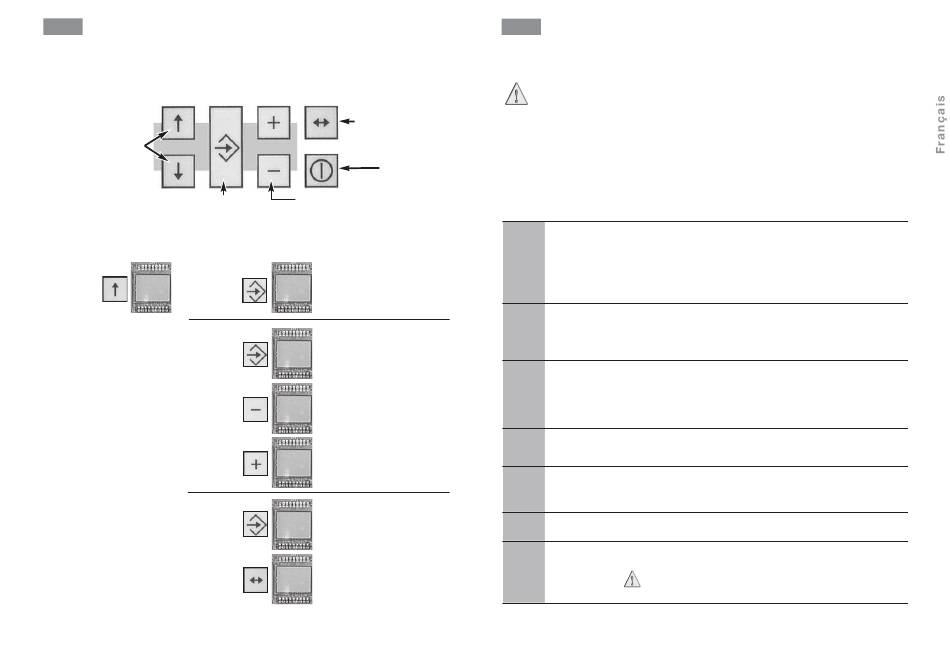

I L'interface utilisateur

Le paramétrage est effectué à l'aide du clavier interne de l'AX230
Choix des paramètres
Validation du réglage et affichage des valeurs :
pour être prise en compte, toute valeur modifiée doit
être validée à l'aide de cette touche.
Exemple :
Appui sur PO
Appui sur
Appui sur
ou
Appui sur
ou
Appui sur
Appui sur
ou
Appui sur
14
NS .
Sortie du menu actif
Marche-Arrêt
«+» et «-» : Modification des
paramètres et commande des moteurs
en mode appui maintenu.
Affichage de la valeur de
05
«P0» = «05»
05
«P0» reste à «05»
04 «P0» passe à «04»
00
«P0» passe à «00»
«P0» modifié est validé
00
(exemple «P0» modifié à «00»)
la modification n'est pas
-
validée, retour à
l'affichage initial
4
Paramétrage
I Comment paramétrer
Ne modifier les valeurs des paramètres que lorsque la porte est à l'arrêt et
fermée. Après paramétrage, vérifier le bon fonctionnement des accessoires
de sécurité.

I Modes de fonctionnement : P0

L'AX230 dispose de plusieurs modes de fonctionnement (paramétrable par P0) :
NS
certains d'entre eux nécessitent l'installation obligatoire d'accessoire de sécurité
(voir page 19).
Porte fermée, une impulsion de commande provoque l'ouverture.
La porte se referme automatiquement après écoulement de la
temporisation de fermeture.
P0 = 0 Automatique Porte en cours d'ouverture, une impulsion de commande n'a aucun
effet.
Porte en cours de fermeture, une impulsion de commande
provoque la réouverture.
Porte fermée, une impulsion de commande provoque l'ouverture.
En cours d'ouverture, une impulsion de commande n'a aucun effet.
Semi-
P0 = 1
Porte ouverte, une impulsion de commande provoque la fermeture.
automatique
En cours de fermeture, une impulsion de commande provoque la
réouverture.
Après ouverture de la porte, le passage devant les cellules affectées
aux sécurités à la fermeture (SEC.F1 et SEC.F2) provoque la fermeture
de la porte après une temporisation (paramètre t2).
P0 = 2 Blocage
Si le passage devant les cellules n'est pas réalisé, le mode blocage
commande la fermeture de la porte après la temporisation de
fermeture automatique (paramètre t0).
Une impulsion de commande provoque l'ouverture,
P0 = 3 Séquentiel une nouvelle impulsion de commande provoque l'arrêt du
mouvement, une nouvelle impulsion provoque la fermeture etc...
Comme en mode séquentiel seul, mais avec fermeture automatique de
la porte après temporisation (paramètre T0).
Séquentiel +
P0 = 4
temporisation
Une impulsion durant la temporisation ou la fermeture interrompt la
fermeture.
Ce mode de fonctionnement permet de réaliser une commande
P0 = 5 3 boutons
séparée pour : l'ouverture, la fermeture, l'arrêt de la porte.
La touche « + » du clavier interne commande l'ouverture.
La touche « - » du clavier commande la fermeture.
Mode appui
P0 = 6
Dans ce mode de fonctionnement, aucun organe de
maintenu
sécurité n'est activé à l'exception de l'arrêt d'urgence
et de la limitation de couple.
