Transalp BIBOU STRUCTURE Serie Notice Constructeur page 39

Montage des éléments de la tour centrale 1.35m:
5000-A725
3000-J-02
96950EP13
NUMERO DE PIECE DESCRIPTION
3000-O Tube garde-corps
5000-A725 Barrière barreaudage
5000-CABF Cabane suspendue
5000-D-135 Mur escalade HPL 1.35 L 436
96708 Panneau "Fleur et vert"
96950EP13 Toboggan 1.35m
3000-J-02 Joue départ tobo
3740-P Echelle HPL
5000-CABF
3740-P
5000-D-135
96708
QTE
1
1
1
1
1
1
2
1

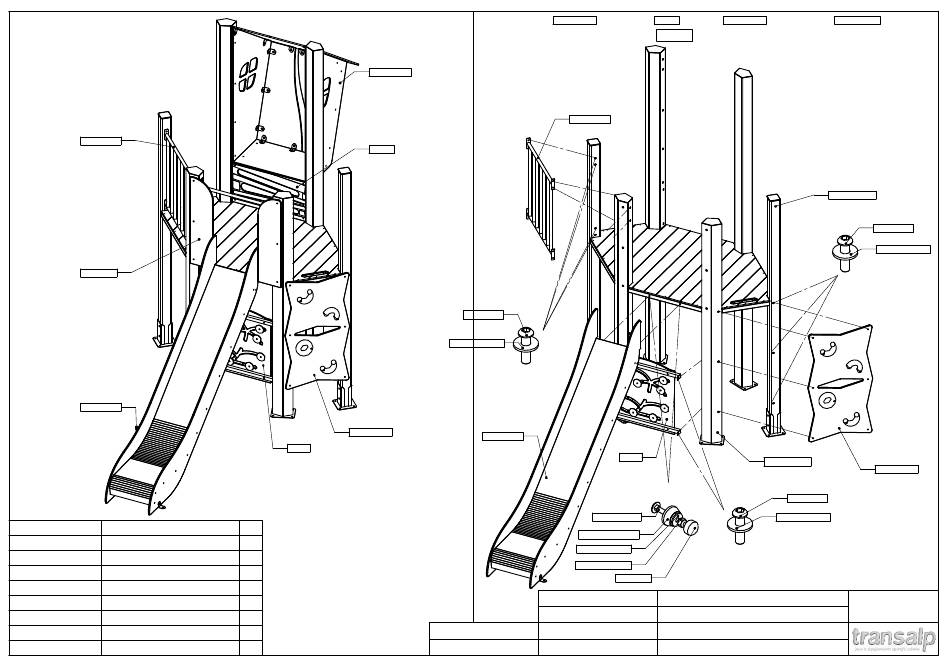

Etape 8 : Tobo 96950EP13 + pnx ludique 96708 + Barrière 5000-A725 + mur escalade 5000-D-135
Voir instructions de montage 96940 en page suivante
5000-A725
TBHC 8x30
Rondelle 8x22
x8
96950EP13
TRCC M8x25
socle cache vis
Rondelle 8x25
Ecrou frein M8
FABRICATION
Plan:
MC
Dessinateur:
Matière: .
10.12.2020
Date création:
TRANSALP Tel.:0476647518 Fax :0476647979
Couleur: .
119 Route de Faverge 38470 L'ALBENC
96708
ST-03-000-P4
TBHC 8x30
Rondelle 8x22
x2
x4
Bouchon
Instructions de montage
Désignation:
MST-03-000
Référence:
ST-03-000
Ensemble:
BIBOU STRUCTURES
Gamme:
ST-03-000-P5
TBHC 8x30
Rondelle 8x22
x6
5000-D-135
IE:0 0
Format Original A3
