12
Module de pompe Encore

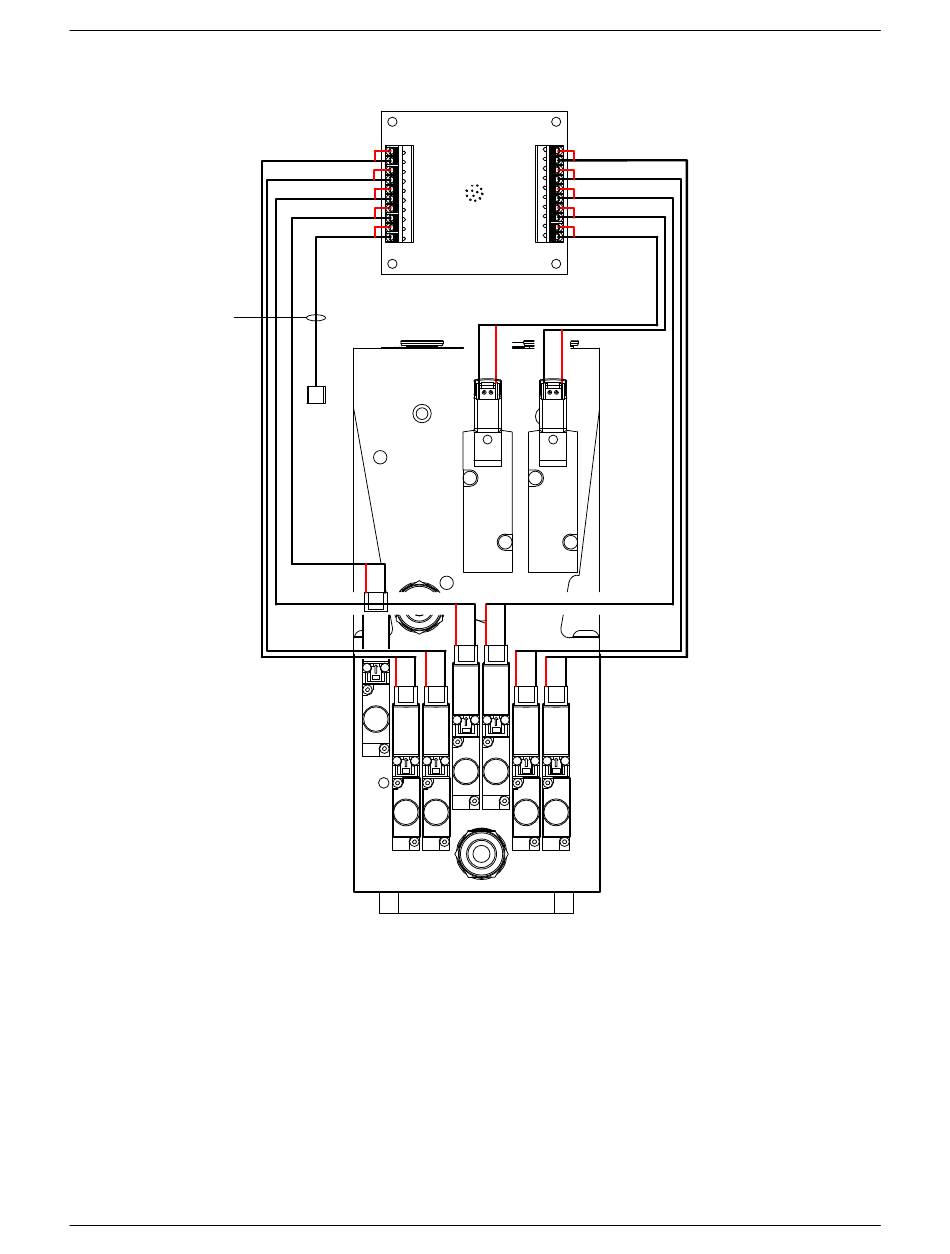

Schéma de câblage du distributeur
VERS LED DANS
ENSEMBLE SUPÉRIEUR
Figure 9
Schéma de câblage du distributeur
1. Valve à étranglement d'aspiration côté
droit
2. Valve à étranglement de diffusion côté
droit
3. Tube de fluidisation côté droit
4. Tube de fluidisation côté gauche
P/N 7093315_02
r
HD
HAUT
J28
R+
4
R+
5
R+
6
R+
7
R+
10
10
7
4
6
5
5. Tube de diffusion côté gauche
6. Valve à étranglement d'aspiration
côté gauche
7. Valve du générateur de vide
8. Valve à air de purge du diffuseur
J2A
R+
1
J1
R+
2
R+
3
R+
8
R+
9
9
8
3
2
1
10017618
9. Valve à air de purge
principale
10. Voyant à LED bleu
