Capteur de pression électronique
Respecter le suivant pour un bon fonctionnement de la membrane d'échappement :
u Rincer des souillures et des produits de nettoyage immédiatement avec une projection de
beaucoup d'eau peu calcaire.
Si le capteur est dans une phase de refroidissement liée au process :
u Ne pas exposer la membrane d'échappement à des liquides pour éviter toute dépression
dans le système de mesure (avec une valeur mesurée qui est, par conséquence, faiblement
erronée) ainsi que toute charge supplémentaire pour la membrane.
5.3.2 Orientation du couvercle du système de filtrage
Le couvercle du système de filtrage est librement orientable sur l'axe du capteur et donc adaptable
aux conditions environnantes.
En cas d'installation verticale du capteur, la condensation échappe par les orifices du capuchon
protecteur à cause de la force de gravité.
En cas d'installation horizontale du capteur ou de position de montage comparable, le couvercle
protecteur du système de filtrage doit être orienté vers une des deux faces latérales afin de réaliser
une position verticale de la membrane d'échappement. Ceci assure un drainage optimisé de fluides.
2
1
3
5.3.3 Remplacer le couvercle du système de filtrage
(1) Accessoires E30483 (avec larmier) ou E30142 (sans larmier)
Couvercle du système de filtrage avec membrane d'échappement intégrée.
Dans des conditions environnantes difficiles ou une situation d'installation ne correspondant pas à
l'alignement idéal (1), les accessoires suivants peuvent être utilisés pour protéger la membrane
d'échappement :
(2) Accessoires E30148
Couvercle du système de filtrage comme variante fermée : Ò Consulter la notice d'utilisation du capteur !
(3) Jeu d'accessoires E30139
Couvercle du système de filtrage avec membrane d'échappement intégrée et raccord avec tuyau de ventilation.
(4) Jeu d'accessoires E30467
Echappement pour applications exigeantes :
Composé d'un adaptateur avec membrane d'échappement intégrée, d'un raccord pour une fixation directe sur un raccord cou-
dé ou avec un tuyau d'échappement intermédiaire.

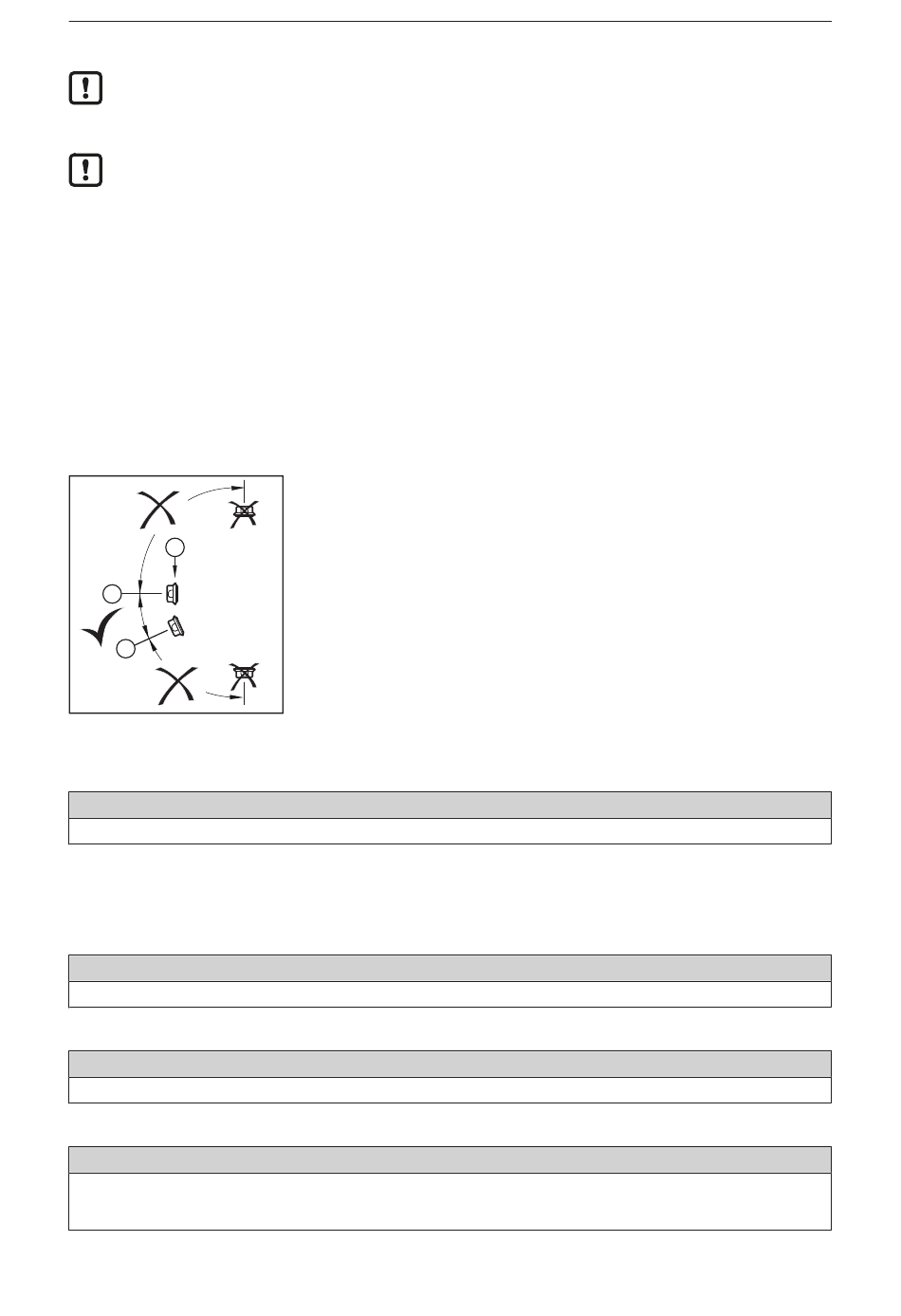

u Orientation idéale (1) :
Le couvercle du système de filtrage est en position horizontale.
w La membrane d'échappement (2) dans le couvercle du système de
filtrage est en position verticale.
u Inclinaison maximale du couvercle du système de filtrage : 30° (3)
