n° 6. Au moyen d'un câble d'alimentation adéquat (voir
tableau des données techniques), brancher les trois
phases aux bornes 1, 3 et 5, le neutre à la borne n° 6 et
le fil de terre à la borne
Prédisposition pour le contrôle d'énergie
Cet appareil est prédisposé pour le contrôle externe
des consommations en énergie.
11
12

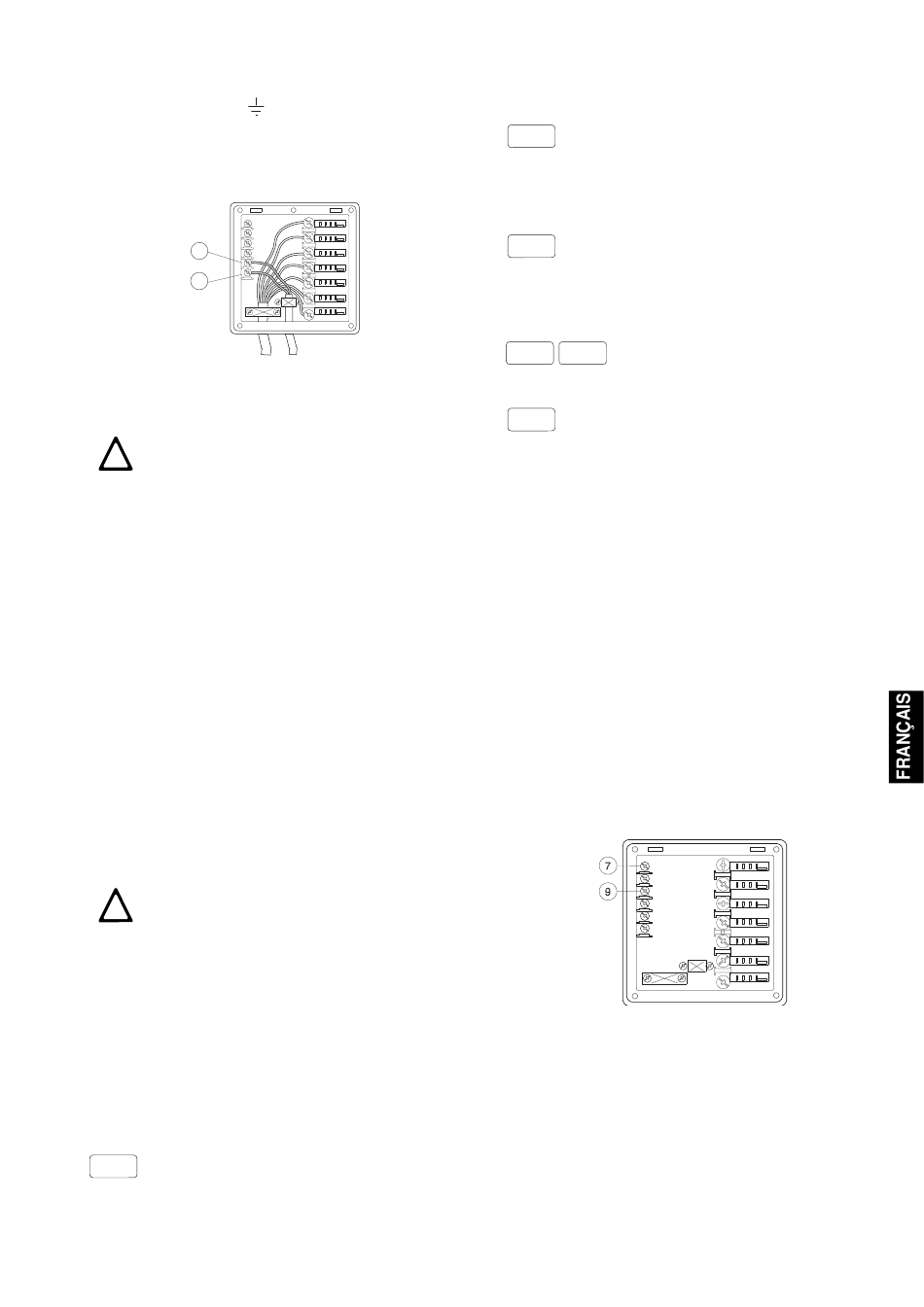

Fig. 9
Connecter l'unité de contrôle des crêtes entre les bor-
nes 11 et 12.
ATTENTION
!
Le contact de l'unité de contrôle bran-
ché entre les bornes 11 et 12 doit être
normalement ouvert (NO). Lorsque ce
contact se ferme, les résistances de la
chaudière sont désactivées. L'emploi du
lave-vaisselle
donne lieu à un prolongement de la
durée du cycle.
Dispositifs de sécurité
• Une protection thermoampèremétrique à réarme-
ment automatique, incorporée dans le bobinage de
l'électropompe, coupe l'alimentation électrique de
la pompe en cas de fonctionnement anormal.
• Un dispositif empêche, en cas de panne au réseau
hydraulique, que l'eau de la chaudière ne retourne
dans le réseau.
• Un tube de trop-plein, raccordé à l'évacuation, per-
met de maintenir constamment le niveau d'eau
dans la cuve.
• Un dispositif assure l'arrêt et la remontée du capot
si un objet/partie du corps entre en contact avec
son bord pendant la descente.
ATTENTION
!
Après l'installation de l'appareil, contrô-
ler que les phases L1, L2, L3 s'effec-
tuent dans le bon ordre. S'il n'en est pas
ainsi, le code d'alarme "B3" apparaîtra
sur l'afficheur.
Le Fabricant décline toute responsabilité en cas de
non-respect des normes de prévention des acci-
dents.
B3 MESSAGES D'AVERTISSEMENT AFFICHÉS
SUR LE TABLEAU DE CONTRÔLE
A1 MANQUE D'EAU
- Vérifier si le robinet est ouvert.
.
pendant cette phase
- Vérifier si le filtre eau à l'arrivée est colmaté.
- Vérifier la pression minimale du réseau.
- Vérifier si le tube de trop-plein est en place.
B1 VIDANGE INEFFICACE
- Contrôler si le tube de trop-plein a été enlevé
- Vérifier si le tuyau de vidange ou le trou du tube de
trop-plein n'est pas obstrué.
B2 NIVEAU D'EAU DANS LA CUVE TROP
HAUT
- Vérifier si le tuyau de vidange ou le trou du tube de
trop-plein n'est pas obstrué.
B3 C1..C9 CONTACTER
D'ASSISTANCE TECHNIQUE
E1..E8
CONTACTER LE SERVICE D'ASSISTANCE
TECHNIQUE
- L'appareil peut rester en service mais il est con-
seillé de s'adresser à un technicien pour les contrô-
les qui s'imposent.
B4 PRÉDISPOSITION ET DOSEURS DE
PRODUITS LESSIVIEL ET DE RINÇAGE
Si l'appareil est raccordé à un adoucisseur et/ou à un
appareil osmotique, contacter le fournisseur de lessi-
ves pour avoir un produit spécifique.
Les doseurs péristaltiques (produits lessiviel et de rin-
çage), tout comme le tube qui se trouve à l'intérieur du
doseur de produit de rinçage, nécessitent une mainte-
nance périodique (au moins 1 ou 2 fois par an).
Installation électrique prédisposée pour doseurs
automatiques de produits lessiviel et de rinçage
Le bornier d'alimentation dispose de bornes pour le
branchement électrique d'éventuels doseurs externes
fonctionnant à 220 ... 240V. Puissance maxi. 30 VA.
Fig. 10
• Brancher le doseur de produit lessiviel entre les
bornes n° 7 et n° 9. Ces points de connexion seront
sous tension durant la phase de remplissage de la
cuve et au début du cycle de lavage, pendant le
LE SERVICE
