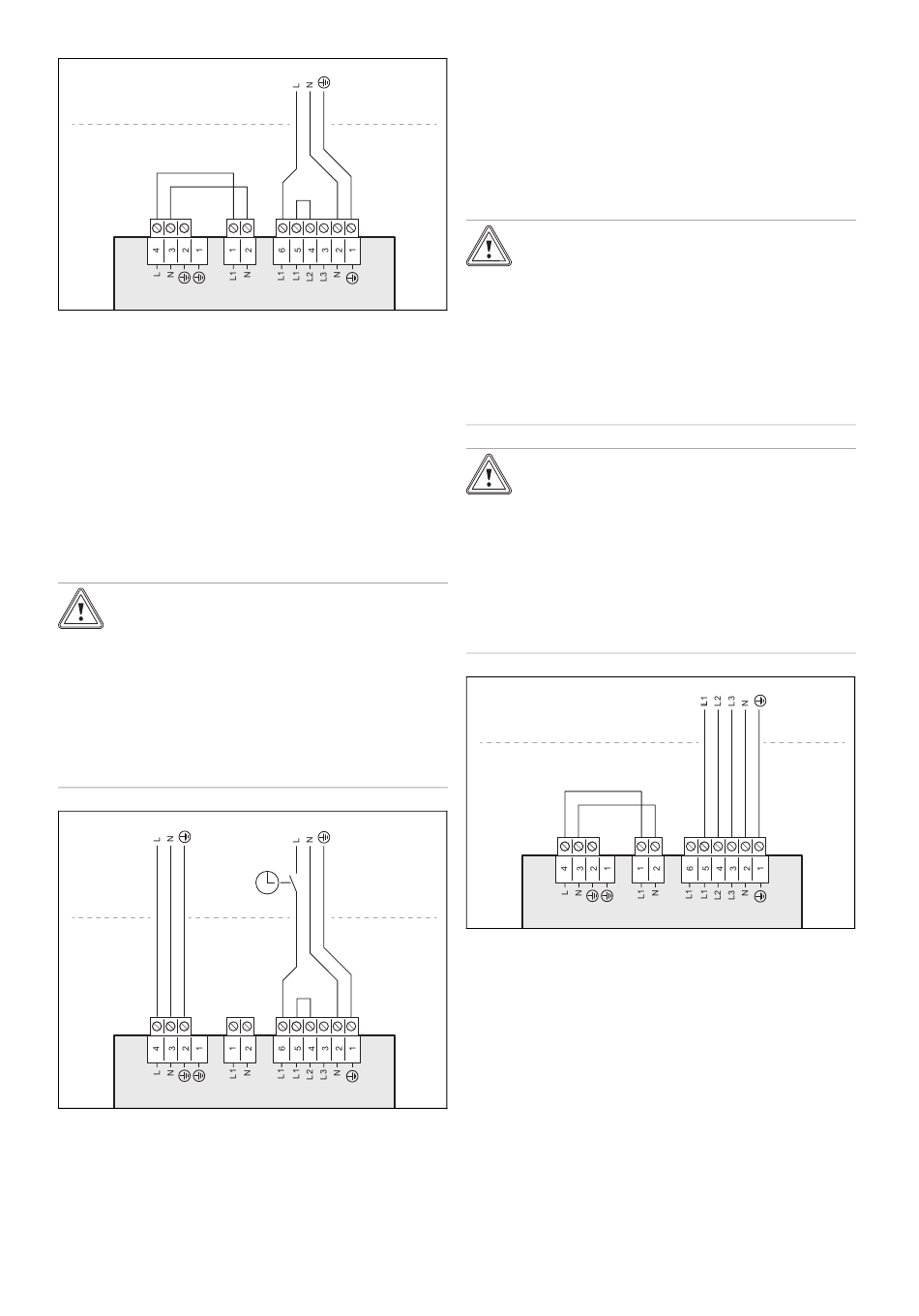

Saunier Duval GeniaSet Split HA 5-5 STB Notice D'emploi page 31

X311 X310
1. Prévoyez un disjoncteur différentiel de type B pour le
produit si la réglementation du lieu d'installation l'exige.
2. Respectez les indications de l'étiquette collée sur le
boîtier électrique.
3. Utilisez un câble de raccordement au secteur à 3 pôles.
4. Dénudez les câbles sur 30 mm.
5. Branchez le câble de raccordement au secteur aux
points L1, N, PE comme illustré.
6. Fixez le câble avec le serre-câble.
7. Tenez compte des consignes de raccordement d'une
alimentation à double tarif voir (→ page 30).
6.3.2 1~/230V, compteur double tarif
Attention !
Risques de dommages matériels en cas
de tension excessive !
Une tension secteur supérieure à 253 V
risque d'endommager irrémédiablement les
composants électroniques.
▶
Assurez-vous que la tension nominale
du réseau monophasé est bien de 230 V
(+10 %/-15 %).
X311 X310
1. Prévoyez un disjoncteur différentiel de type B pour le
produit si la réglementation du lieu d'installation l'exige.
2. Respectez les indications de l'étiquette collée sur le
boîtier électrique.
3. Utilisez deux câbles de raccordement au secteur à 3
pôles.
0020264957_01 GeniaSet Split Notice d'installation et de maintenance
4.
5.
6.
7.
6.3.3
X300
1.
2.
3.
4.
5.
6.
X300
7.
Installation électrique 6
Dénudez les câbles sur 30 mm.
Raccordez le câble de raccordement au secteur comme
illustré.
Fixez le câble avec le serre-câble.
Tenez compte des consignes de raccordement d'une
alimentation à double tarif voir (→ page 30).
3~/400V, compteur simple tarif
Attention !
Risques de dommages matériels en cas
de tension excessive !
Une tension secteur supérieure à 440 V
risque d'endommager irrémédiablement les
composants électroniques.
▶
Assurez-vous que la tension nominale
du réseau triphasé est bien de 400 V
(+10 %/-15 %).
Attention !
Risques de dommages matériels en cas
d'écart de tension excessif !
Si l'écart de tension entre les différentes
phases de l'alimentation électrique est trop
important, cela peut provoquer des dysfonc-
tionnements au niveau de l'appareil.
▶
Vérifiez que l'écart de tension entre les
différentes phases est inférieur à 2 %.
X311 X310
Prévoyez un disjoncteur différentiel de type B pour le
produit si la réglementation du lieu d'installation l'exige.
Respectez les indications de l'étiquette collée sur le
boîtier électrique.
Utilisez un câble de raccordement au secteur à 5 pôles.
Dénudez le câble sur 70 mm.
Retirez le cavalier entre les raccords L1 et L2.
Branchez le câble de raccordement au secteur aux
points L1, L2, L3, N, PE comme illustré.
Tenez compte des consignes de raccordement d'une
alimentation à double tarif voir (→ page 30).
X300
