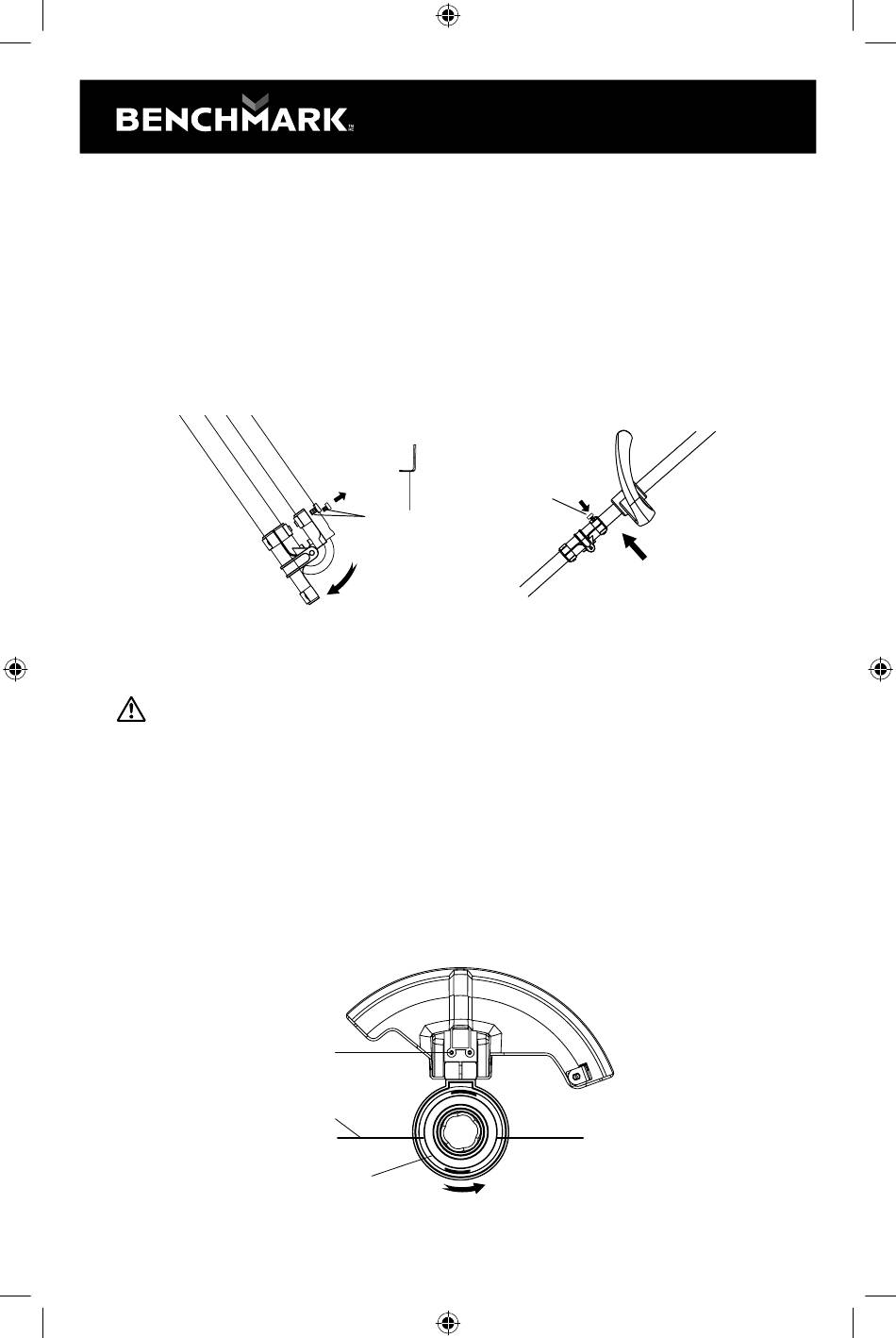

DÉPLIEZ LE MANCHE DE L'OUTIL AVANT DE FAIRE
FONCTIONNER LE COUPE-HERBE
1. Retirez le bloc-batterie du coupe-herbe.
2. Retirez la vis du manche fig. 5 (1).
3. Dépliez le manche.
4. Insérez la vis dans le manchefig.6 (1), puis serrez la vis avec la clé
Allen fournie fig. 6 (2) pour verrouiller le manche en place.
5. Réinsérez la batterie.

INSTALLER LE PROTECTEUR

AVERTISSEMENT : La pose du protecteur doit être effectuée avant
l'installation du bloc-batterie dans l'outil. Des blessures graves peuvent se
produire si l'outil est mis en marche sans que le protecteur soit installé.
1. Déposez l'outil sur le dos sur une surface de travail propre (fig. 7).
2. Faites glisser le protecteur dans la direction indiquée par la flèche (1).
REMARQUE : Assurez-vous que le fil de coupe (2) n'est pas coincé entre
le protecteur et son dispositif de fixation.
3. Insérez 2vis dans les trous correspondants (3) du boîtier du moteur.
4. Serrez les vis à l'aide d'un tournevis n° 2.
REMARQUE : Ne serrez pas trop les vis. Vous endommagerez le filetage
du boîtier du moteur.
