Artopex AXEL Guide D'installation page 2

Axel
Cadres superposables -

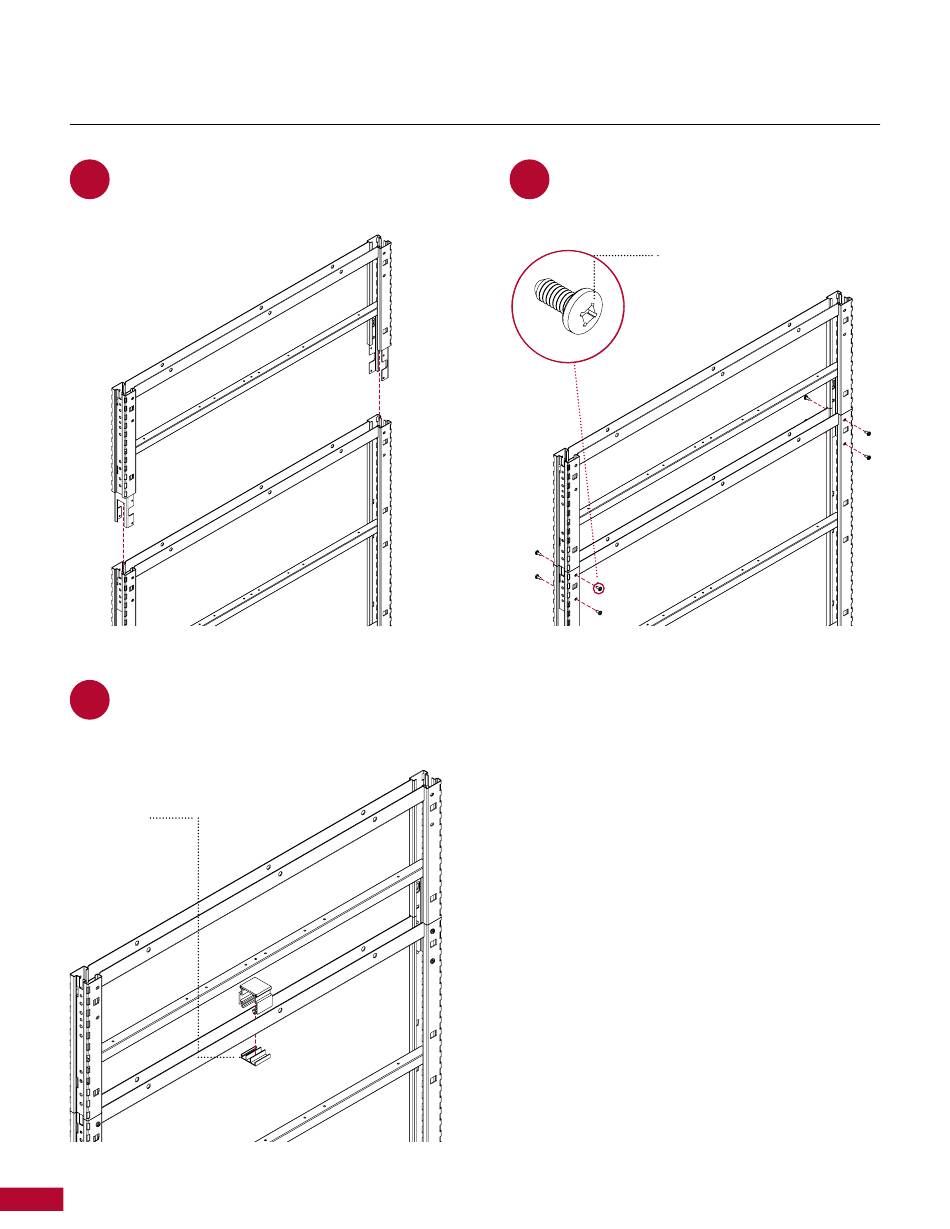

Insérer les manchons du cadre superposable
1
dans les ouvertures du cadre de base.
Insert stackable frame sleeves
into base frame openings.
Installer la butée de tuile en plastique et bloquer cette
3
dernière avec la barrure. /
lock with fastener.
Barrure pour
butée de tuile /
Fastener for
tile stop
2
LW611C-B-REV.03-2021 / artopex.com
Stackable frames
Install plastic tile stop and
- T 1 800 378 0189
Visser en place.
2
Screw into place.
1 butée pour cadre superposable de 24" à 42"
2 butées pour cadre superposable de 48" à 60" /
1 tile stop for stackable frame from 24" to 42"
2 tile stops for stackable frame from 48" to 60"
guide d'installation
installation guide
Vis auto-taraudeuse /
Thread-forming screw
#10 - 24 x ½" (8x) /
